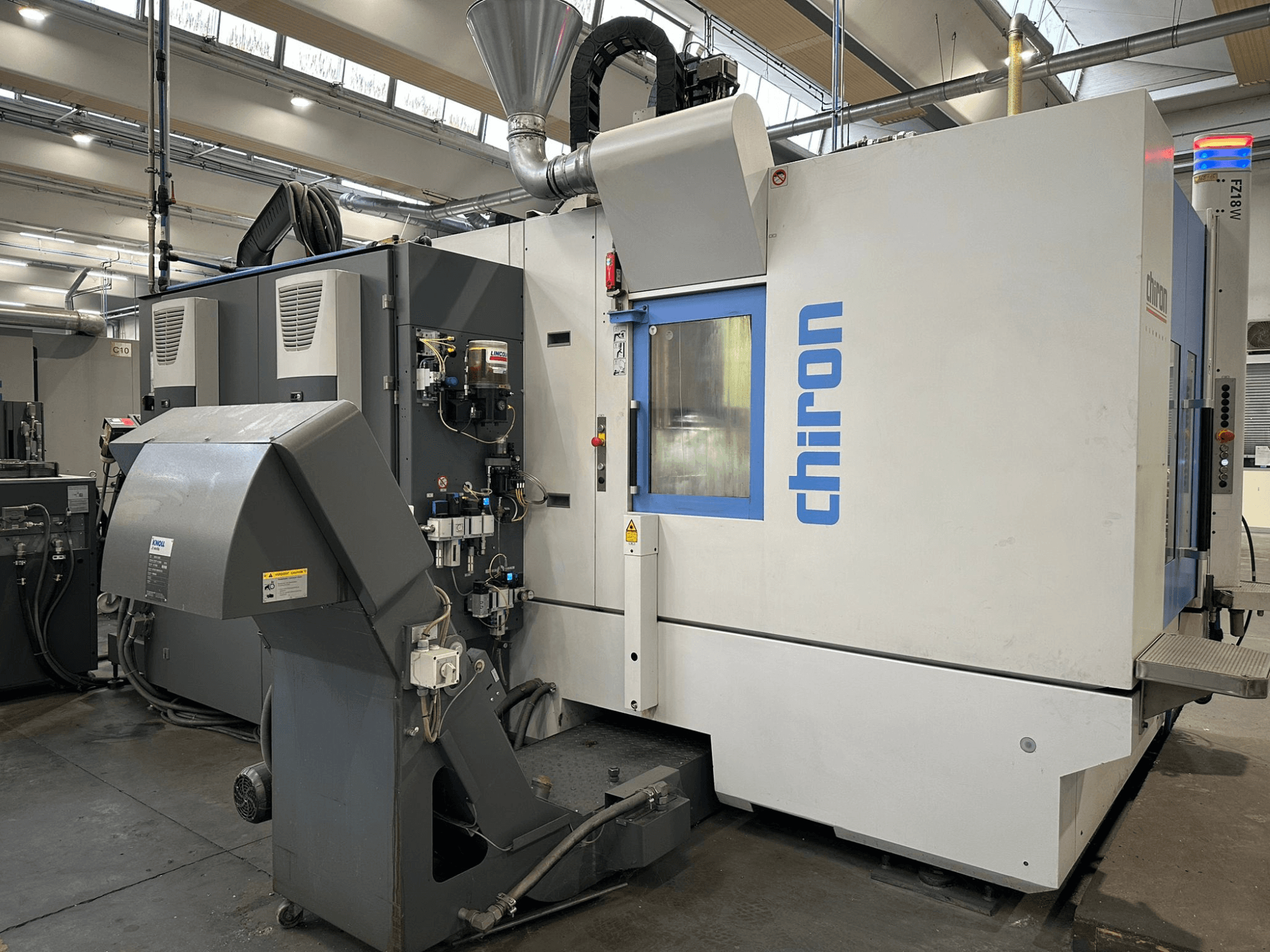

Diese 5-Achsen-CHIRON FZ18W wurde 2019 hergestellt und ist mit einer FANUC 31i-B5-Steuerung und einer kontinuierlichen 5-Achsen-Steuerung ausgestattet. Sie verfügt über eine Spindeldrehzahl von bis zu 12.000 U/min, eine Werkzeugkapazität von 70 und Eilganggeschwindigkeiten von 75 m/min. Mit ihrem automatischen Palettenwechsler und den beiden Rundtischen ist sie ideal für komplexe Bearbeitungsaufgaben. Wenn Sie auf der Suche nach einer hochwertigen Fräsmaschine sind, sollten Sie die CHIRON FZ18W in Betracht ziehen, die wir zum Verkauf anbieten. Kontaktieren Sie uns für weitere Informationen.
Übersicht
- Hersteller: CHIRON
- jahr: 2019
- MODELL: FZ18W
- anwendungstyp: Fräsen
- Standort: Italien
- maschinentyp: Vertikal-Bearbeitungszentrum
- Marke Steuergerät: FANUC
Technische Daten - CHIRON FZ18W
Steuerung
- Steuerungsmarke: FANUC
- Steuerungsmodell: 31i-B5
Bewegung
- Anzahl der Achsen: 5
- X-Achsverfahrweg: 800 mm
- Y-Achsverfahrweg: 530 mm
- Z-Achsverfahrweg: 450 mm
Technische Spezifikation
- Max. Werkzeuggewicht: 8 kg
- Spindelleistung: 22 kW
- Spindeldrehzahl: 12000 RPM
Zusätzliche Informationen
Anzahl der Achsen: 5 (X, Y, Z + 2 Drehachsen über Palette/Rundtisch)
Spindel:
AC-Spindelmotor: 7,5 kW (100% Einschaltdauer), 22,0 kW (10% Einschaltdauer)
Maximales Drehmoment: 140 Nm
Kegel: HSK-A63 (DIN 69893)
Kapazität der Bohrung: Ø 42 mm
Kapazität des Gewindeschneidens: M30
Fräsleistung: 500 cm³/min (Stahl E355)
Werkzeugwechsler:
Typ: Vollständig geschlossenes Kettenmagazin
Kapazität: 70 Werkzeuge
Max. Werkzeug-Ø: 78 mm (160 mm mit freien Nebenplätzen)
Maximale Werkzeuglänge: 380 mm
Maximale Magazinbelastung: 240 kg
Werkzeugwechselzeit: ~0,9 s
Span-zu-Span-Zeit: ~2,6 s
Vorschubgeschwindigkeiten & Dynamik:
Eilgang (X/Y/Z): 75 m/min
Beschleunigung: 0.6 - 1.2 - 1.4 g
Antriebe: Digitale Direktantriebe mit absolutem Messsystem
Maschinenfunktionen/Hilfsmittel:
Automatische Spülung von Arbeitsbereich und Vorrichtungen
Automatische Zentralschmierung mit Fett
Hydraulikaggregat: 200 bar
Druckluftaufbereitung mit Filterung bis 0,01 µm
Kühleinheit für Maschinenkomponenten
Messung, Überwachung, Software:
FANUC 3D-Kollisionskontrolle
Werkzeugüberwachung und Schwesterwerkzeugverwaltung
Elektrisch & Schnittstellen:
Ethernet RJ45, USB, PCMCIA
Ferndiagnose: CHIRON remoteLine
Datenüberwachung & OEE: CHIRON dataLine
Konformität: CE
Zusatzgeräte (Roboter, Automation, Peripheriegeräte)
Automatisierung/Palettierung:
Automatischer Palettenwechsler IWV 0°/180° (Wechselzeit ~3,5 s)
Drehtisch ATU 200, 2 Einheiten
Positioniergenauigkeit/Wiederholbarkeit: ±5″.
Maximales Spannmoment: 1.200 Nm
Maximale Last pro Seite (APC): 250 kg
Max. Gewichtsunterschied zwischen Paletten: 0 kg
Kühlmittel- und Spänemanagement:
Kühlmittel durch die Spindel (Prädisposition)
Hochdruck-Kühlmittelsystem bis zu 30 bar
Kühlschmierstoff-Filterung: Trommelfilter TPF 350 S (50 µm)
Späneförderer: Scharnierband
Kühlmittelbehälter: 230 L
Pumpe: 250 L/min @ 1,4 bar
Antasten/Werkzeugkontrolle:
Renishaw RLP40Q Messtaster (Prädisposition)
Laser-Werkzeugbruchkontrolle (Single F1000)
*Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
