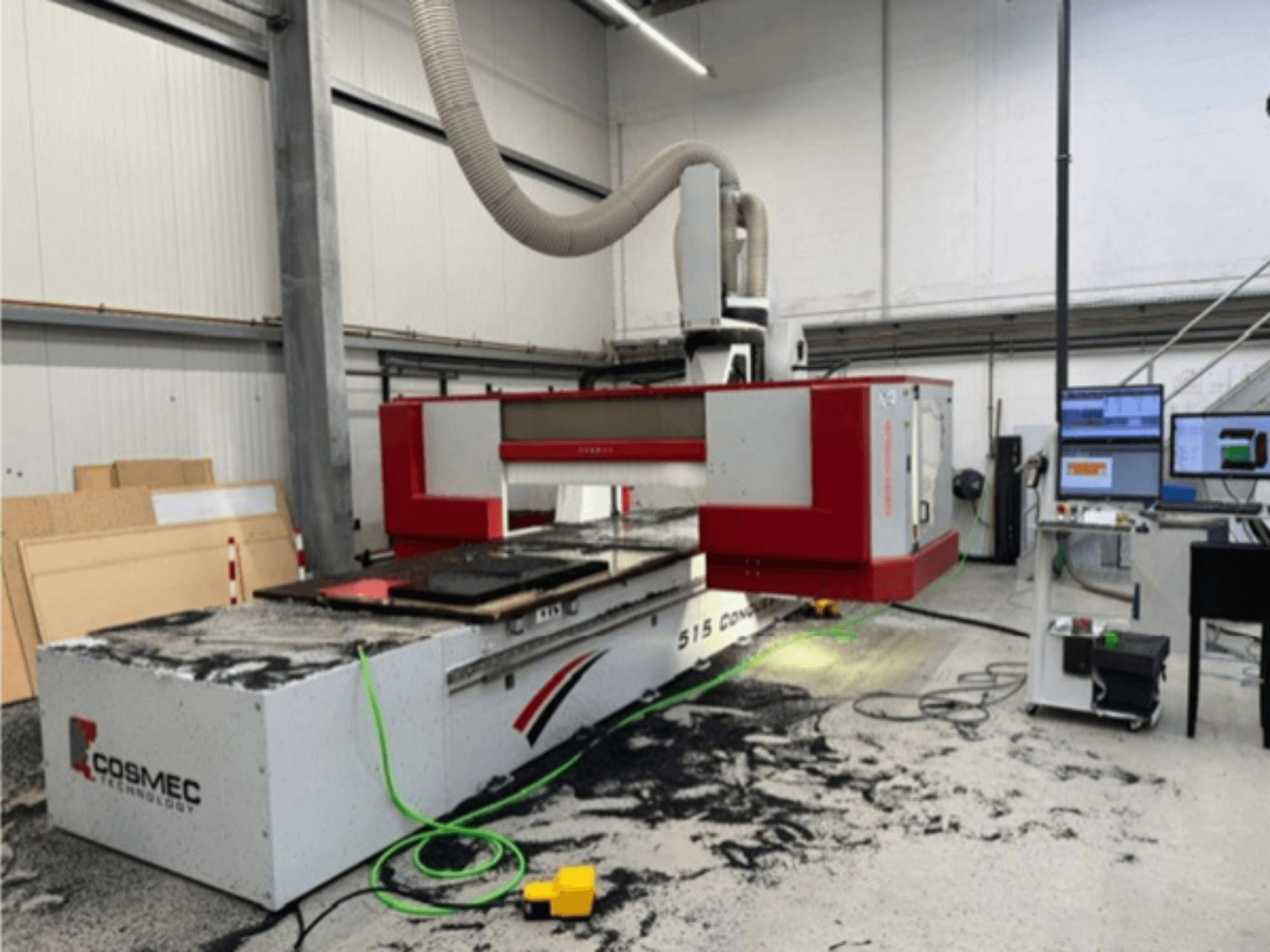

COSMEC - Conquest 515DE-CNC-COS-2021-00001

• Anwendungen: Bearbeitung von Massivholz, Holzwerkstoffen und verschiedenen Kunststoffen

• Ausstattung: Fester Arbeitstisch, beidseitig angetriebenes Fahrportal, kontinuierlich interpolierende 5-Achsen-Frässpindel

• Basis/Gantry: Verrippte Stahlschweißkonstruktion für hohe Steifigkeit

• Führungssystem und Antriebe:

  • X/Y-Achsen: Zahnstange und Ritzel mit Servoantrieben

  • Zweifache Gantry-Motorisierung auf X: zwei synchronisierte Servomotoren

  • Z-Achse: Kugelumlaufspindel mit Servoantrieb

  • Staubgeschützte Linearführungen

• Sicherheit: Dreiteilige Sicherheitsmatten zum Beladen im inaktiven Bereich; mitfahrende Teilverkleidung mit Lexan-Schutzfenster

• Zentralschmierung: Automatisch

• Vakuum-System: Für Pendelbearbeitung mit konstanter Saugleistung in beiden Arbeitsbereichen

• Bedienung: Kabelfernsteuerung für die Grundfunktionen; mobiles Bedienpult

• Elektrisch: Staubgeschützter Schaltschrank (CE) nach IP55 mit Klimagerät

• CNC-Steuerung: OSAI Offene Numerische Steuerung

• 5-Achsen-Gabelkopf Z 700:

  • Bürstenlose Servoantriebe an B- und C-Achse

  • Maximale Drehgeschwindigkeit: 750°/2 sec

  • Drehung der C-Achse: +/- 360°

  • Drehung der B-Achse (schwenkbar): +/- 110°

• Technische Daten:

  • Vektorgeschwindigkeit: 80 m/min

  • Maximale Werkstückhöhe: 500 mm

  • Bearbeitungsbereich: 4210 x 1605 mm (vergrößerter Arbeitsbereich)

• Betriebsmittel/Voraussetzungen:

  • Druckluftzufuhr: 7 bar

  • Absaugleistung: min. 2200 m3/h; Absauggeschwindigkeit min. 28 m/s

  • Absaugstutzen: Ø 160 mm

• Arbeitstisch (von Comec entworfen):

  • Phenolharz-Gittertisch, Raster 50 x 50 mm

  • Kompatibel mit Cosmec Absaugsystem und Schablonen

  • Unterteilt in zwei Arbeitsbereiche

  • Gewindelöcher für mechanische Befestigung; 3 versenkbare Anschläge

• Hauptspindel:

  • 5-Achsen, flüssigkeitsgekühlt, HSK 63 F

  • Keramiklager; CW/CCW-Drehung

• Absaughaube: NC-gesteuert, höhenverstellbar

• Werkzeugwechsler: 2 integrierte 12-Stationen-Werkzeugwechsler für HSK 63 F

  • Max. Werkzeug-Ø 150 mm (wenn benachbarte Station frei)

  • Max. Werkzeug-Ø 120 mm (bei belegter Nachbarstation)

  • Max. Gewicht Werkzeug + Halter: 40 kg

• Werkzeugvermessung: Automatische Werkzeuglängenmessstation

Zusätzliche Ausstattung

• Vakuumpumpe: 250/300 m³/h (50/60 Hz), 5,5 kW

• Software: Neueste Version der 5-Achsen-Simultanbearbeitungssoftware (über Wartungsvertrag)
