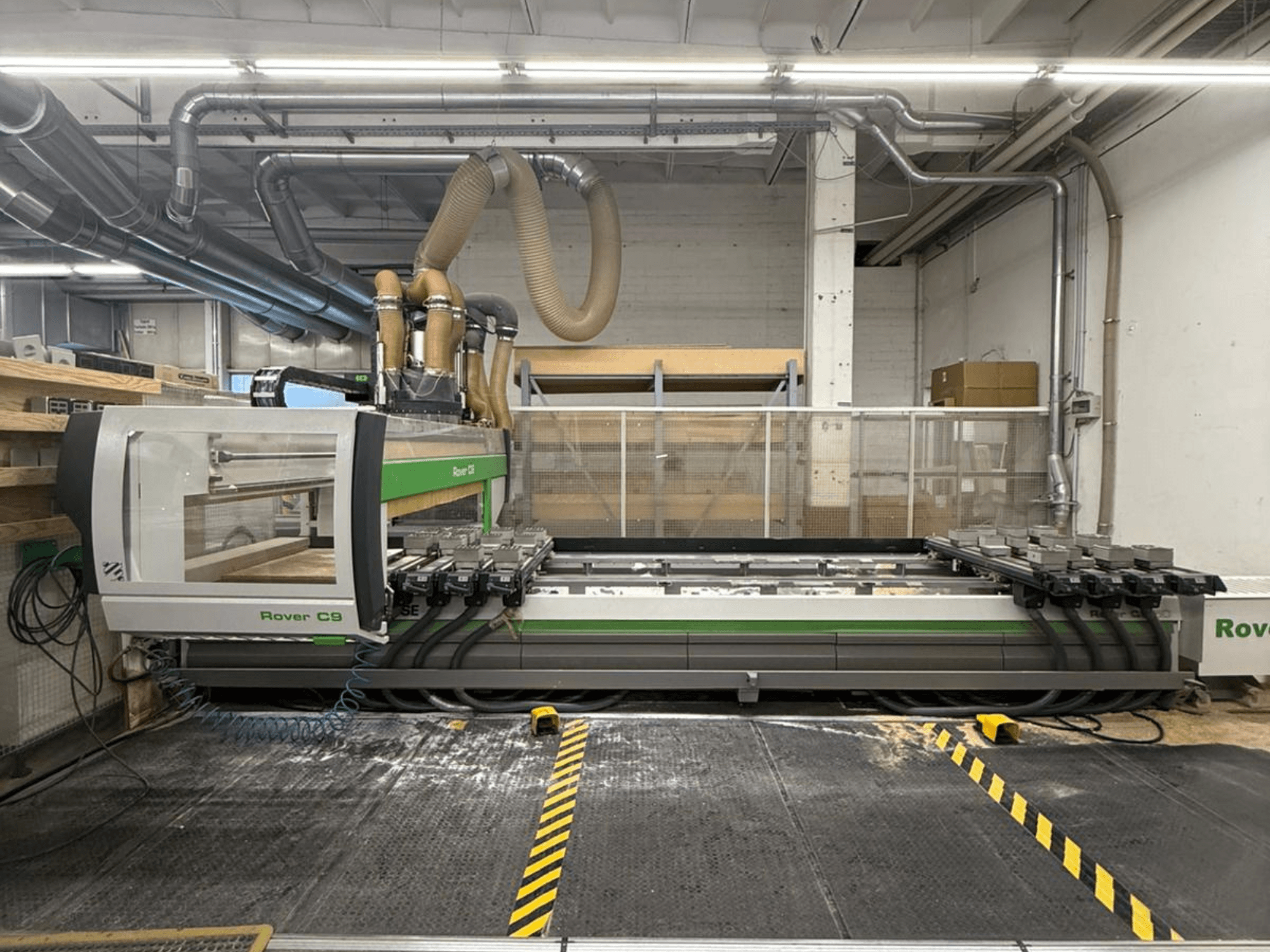

BIESSE - ROVER C9.50DE-CNC-BIE-2007-00002

Arbeitstisch und Spannvorrichtung

• 8 ATS-Plattenhalter (L = 1525 mm) und 24 Gleitschienen

• Automatische Positionierung der Plattenhalter und Gleitschienen (EPS X-Y)

• Pneumatisches Verriegelungssystem, in 2 Arbeitsbereiche in X-Richtung unterteilt

• 8 hintere Anschläge, Hub 115 mm

• 8 Anschläge, Hub 140 mm, positioniert bei 1175 mm (L = 1280 / 1525 / 1800 mm)

• 8 Anschläge, Hub 140 mm, positioniert bei 770 mm (L = 1280 / 1525 / 1800 mm)

• 4 Seitenanschläge, Hub 140 mm (2 links + 2 rechts), mit pneumatischem System

• 4 abnehmbare Mittelanschläge, Hub 140 mm (2 links + 2 rechts), mit pneumatischem Antrieb

• Sensor zur Erkennung abgesenkter Anschläge

• Pneumatiksystem zum Anheben der Stangenhalter

• 6 Hubstangenhalter für einfaches Beladen (H = 74-mm-Module)

Vakuum

• Vakuumsystem für eine Pumpe mit 250 m³/h

• 250 m³/h Drehschieber-Vakuumpumpe für Standard-Vakuumsystem

Bearbeitungseinheiten und Konfiguration

• Konfiguration C3-A1:

  • Vorrichtung zur Montage von Späneabweisern mit pneumatischen oder induktiven Sensoren an einer 5-Achsen-Bearbeitungseinheit

  • Flansch zur Befestigung von Einheiten an einer Bearbeitungseinheit mit 5 Interpolationsachsen (Einheiten nur bei vertikaler Anordnung der Elektrospindel einsetzbar)

• Konfiguration C3-P2:

  • Zusätzlicher Z-Schlitten für hintere Bearbeitungseinheiten, gesteuert durch eine unabhängige Z-Achse

  • 16 vertikale und 4 horizontale Bohrspindeln in Y-Richtung

  • Ketten-Werkzeugwechsler mit 22 Positionen (180 mm Achsabstand)

  • Eisengreifer für Spanabweiser mit pneumatischem oder induktivem Sensor, im Kettenwerkzeugwechsler positioniert

  • RH-Spanabweiser mit induktivem Sensor für Standard-Elektrospindel oder 15-kW-5-Achs-Elektrospindel (erfordert Vorrichtung für Spanabweiser; erfordert Flansch zur Befestigung der Einheiten bei Verwendung einer 5-Achs-Elektrospindel; erfordert C-Achse bei Verwendung einer Standard-Elektrospindel)

Systeme

• Automatisches Schmiersystem

• Steuereinheit mit 5 Interpolationsachsen

Weitere Informationen

• zusätzliche generalüberholte 5-Achsen-Hauptspindel verfügbar

• 8 horizontale Bohrspindeln, 12 vertikale Bohrspindeln und die Nutsäge sind außer Betrieb

• Förderband zum Abtransport von Spänen und Schrottstücken (Späneförderer)

• Flüssigkeitskühlaggregat für flüssigkeitsgekühlte Systeme (kann zwei Elektrospindeln oder eine Elektrospindel plus einen flüssigkeitsgekühlten Bohrkopf kühlen)

Hinweis: Die technischen Daten und Beschreibungen stammen aus der ursprünglichen Auftragsbestätigung und dienen lediglich der Information; sie sind nicht verbindlich.
