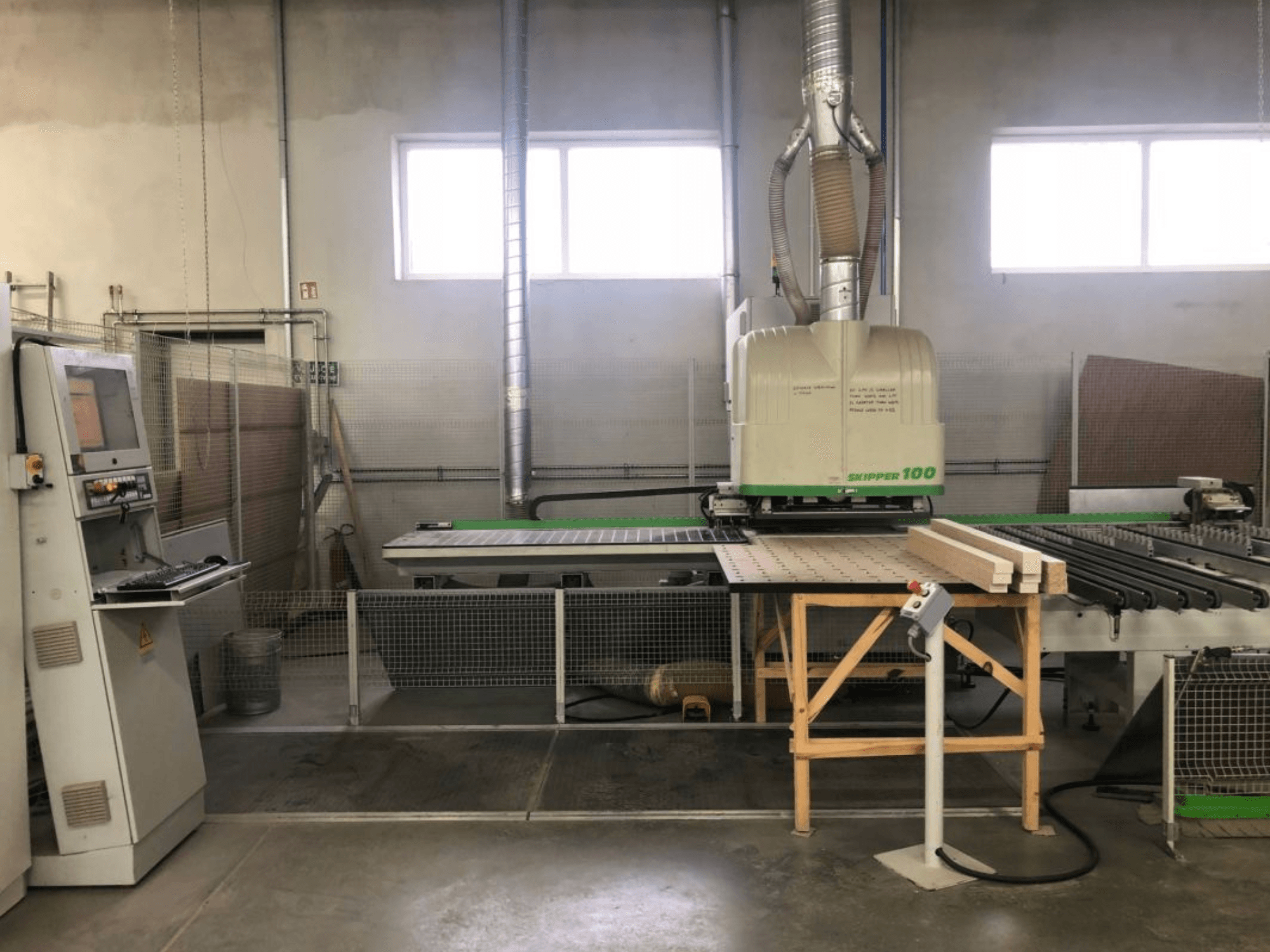

BIESSE - SKIPPER 100PL-CNC-BIE-2009-00002

• Werkstückkapazität

  • Länge: 90 – 3.000 mm

  • Breite: 70 – 1.000 mm

  • Dicke: 8 – 60 mm

• Arbeitsbereiche

  • X-Achse

    • Vertikales Bohren: 0 – 3.000 mm

    • Horizontales Bohren (X und Y): 0 – 3.000 mm

    • Kontinuierliches Fräsen: 0 – 2.500 mm

    • Teilfräsen: 0 – 3.000 mm

    • Durchgehende Nutenfräsung mit Säge (X-Richtung): 0 – 2.500 mm

    • Teilnutenfräsen mit Säge (X-Richtung): 0 – 3.000 mm

  • Y-Achse

    • Vertikales Bohren: 0 – 1.000 mm

    • Vertikales Bohren mit 32-mm-System: 32 – 1.000 mm

    • Horizontales Bohren in X: 0 – 1.000 mm

    • Horizontales Bohren in Y-Richtung: 90 – 1.000 mm

    • Fräsen: 0 – 950 mm

    • Nutenfräsen mit Säge (X-Richtung): 112 – 1.000 mm

  • Z-Achse

    • Materialstärke: 0 – 60 mm

• Maschinenkonfiguration und Merkmale

  • 78 unabhängige Bohrspindeln in zwei spiegelbildlich angeordneten Bearbeitungseinheiten:

    • 39 Spindeln in der oberen Einheit

    • 39 Spindeln in der unteren Einheit

  • Pro Bearbeitungseinheit:

    • 29 vertikale Bohrspindeln (19 entlang der X-Achse, 10 entlang der Y-Achse, Abstand 32 mm)

    • 8 horizontale Bohrspindeln entlang der X-Achse (4 mit Doppelausgang)

    • 2 unabhängige horizontale Bohrspindeln in X-Richtung

    • 2 unabhängige horizontale Bohrspindeln in Y

    • 3,5-kW-HSK-Elektrospindel, 6.000 – 18.000 U/min

  • Oberer und unterer Arbeitstisch (Drucktisch)

  • Obere und untere Bearbeitungseinheiten

  • Elektronische Dickenregelung

  • Zentrale automatische Schmierung

  • PC-basierte CNC-Steuerung (Windows XP 600 mit Soft CN)

  • Sicherheitssystem

Zusatzausstattung

• Rollenbeladetisch

• Rechtsseitiges Band-Entladeförderband
