FORMAT4 - Profit H350 1630PL-CNC-FOR-2018-00001

• Arbeitsstunden: 6,442 h

• Zustand: Nicht überholt - ohne Garantie

Allgemein

• Konstruktion: Schwerer geschweißter Stahlrahmen, verstärkt

• Portal: Doppelt angetriebenes bewegliches Portal

• 5-Achsen-Simultanbearbeitung

• Steuerungssoftware: WoodFlash CNC

• Fernwartungspaket über Internetverbindung

Arbeitsbereich und Achsen

• Arbeitsbereich: X 3000 mm / Y 1550 mm / Z-Abstand 250 mm

• Antriebe: X schraubenförmige Zahnstange & Ritzel; Y/Z Präzisions-Kugelumlaufspindeln

• Führungen: Linear in allen Achsen

• Schmierung: Automatisches Zentralsystem

Hauptspindel (5-Achsen-Elektrospindel)

• Typ: Kardangelenk-5-Achsen-Spindel, Rechtslauf

• Leistung: 12 kW (S6), volle Leistung bei 12.000 U/min

• Drehzahl: 1.000-24.000 U/min

• Werkzeugschnittstelle: HSK F63

• Kühlung: Flüssigkeitskühlung; Keramiklager mit Luftkühlung

• Integrierter Aggregateträger; elektrisch gesteuerte Absaughaube

• Max. Werkzeuggewicht: 6 kg

• Max. Sägeblattdurchmesser: 350 mm

Werkzeugmagazine

• Lineares Magazin: 12 Positionen, linke Seite des Rahmens; separate Aggregataufnahme; max. Werkzeug-Ø 250 mm; max. Werkzeuglänge 240 mm

• Rotierendes Scheibenmagazin: 18 Positionen auf beweglichem Portal; Aufnahme von Bohrern und Aggregaten; max. Werkzeug-Ø 250 mm; max. Werkzeuglänge 280 mm

Bohreinheit (DH18 6H 1S)

• Vertikale Spindeln: 12 insgesamt (7 in X, 5 in Y)

• Horizontale Spindeln: 6 insgesamt (4 in X, 2 in Y)

• Bohrhub/-tiefe: bis zu 70 mm; Werkzeughaltergröße 10 mm; einzeln gesteuerte Spindeln

• Integrierte Nutsäge: Ø 120 mm; max. Körperstärke 5 mm; bis zu 7.500 U/min

Vakuum und Aufspannung

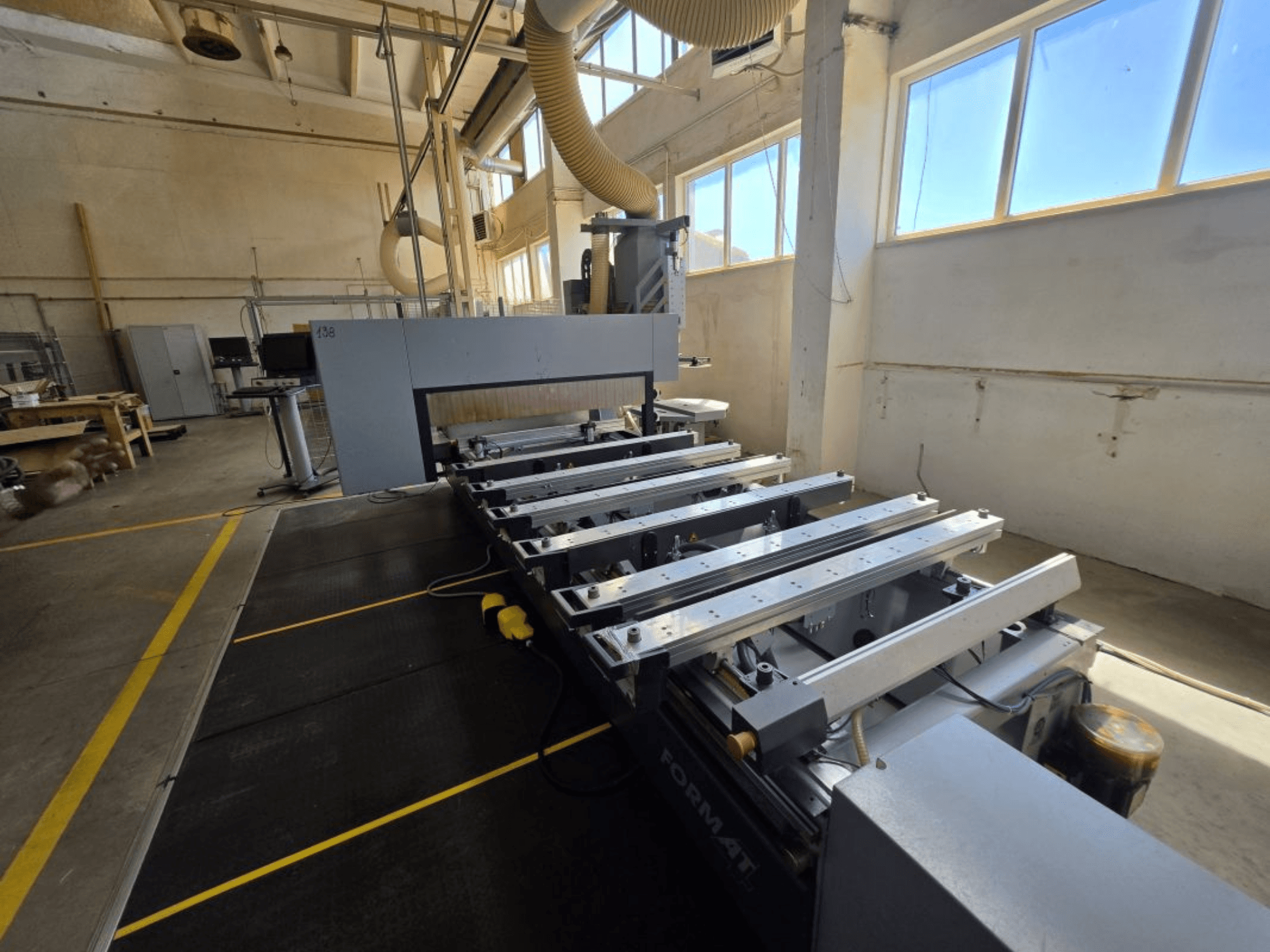

• Konsolentisch: 6 Konsolen mit vorderen und hinteren Anschlägen; kabelloses Zweikreis-Vakuum; Saugerhöhe 100 mm

• Pneumatische Konsolenverriegelung; programmierbare pneumatische Anschläge; 4 bewegliche Seitenanschläge

• Verstärkte Tragarme (je 40 kg)

• Leistung der Vakuumpumpe: 90 m³/h bei 50 Hz; 108 m³/h bei 60 Hz

• Zusätzlicher Vakuumanschluss für Schablonenarbeiten

• Gesteuerte Druckluft für Rahmenspanner

• Unabhängige Vakuum/Luft-Umschaltung pro Konsole

CNC-Software und Steuerung

• WoodFlash-Paket: CNC-Steuerung, Werkzeugdatenbank (Tecno Manager), Programmeditor, 3D-Vorschau, DXF-Import, CAD-Funktionen (Drehen/Spiegeln/Skalieren/Kopieren), Gravieren, Taschenfräsen, parametrische und absolute/inkrementelle Programmierung, Bearbeitungsoptimierung

• CNC-Bedienfeld: Vollständige Maschinenbedienung, Programmerstellung/-bearbeitung, Werkzeug-/Werkstückverwaltung, manuelle Befehle, Vakuum-/Luft-/Sicherheitsüberwachung

• Mobiles Bedienterminal: 24" LED-Monitor, Tastatur, Maus, USB

• Terminal zur Steuerung der Vorschubgeschwindigkeit: Potentiometer für manuellen Vorschub-Override; variabler Vorschub während der Bearbeitung

Sicherheit

• CE-Sicherheitssystem; Sicherheitsmatten (anstelle von Lichtvorhängen)

• Not-Aus-System

• Schutzzaun auf der linken Seite; Türsicherheitsüberwachung

• Vakuum- und Druckluftüberwachungssensoren

Zusätzliche Ausstattung

• Externer Freigabeschalter

• Geschütztes Kabelkettensystem

• Zusätzliche A- und C-Achsenverriegelung

• Werkzeug-Service-Kit

• Polnisches Software-Installationspaket

• Polnisches Betriebshandbuch

• Sägeblattwechselstation am Portal
