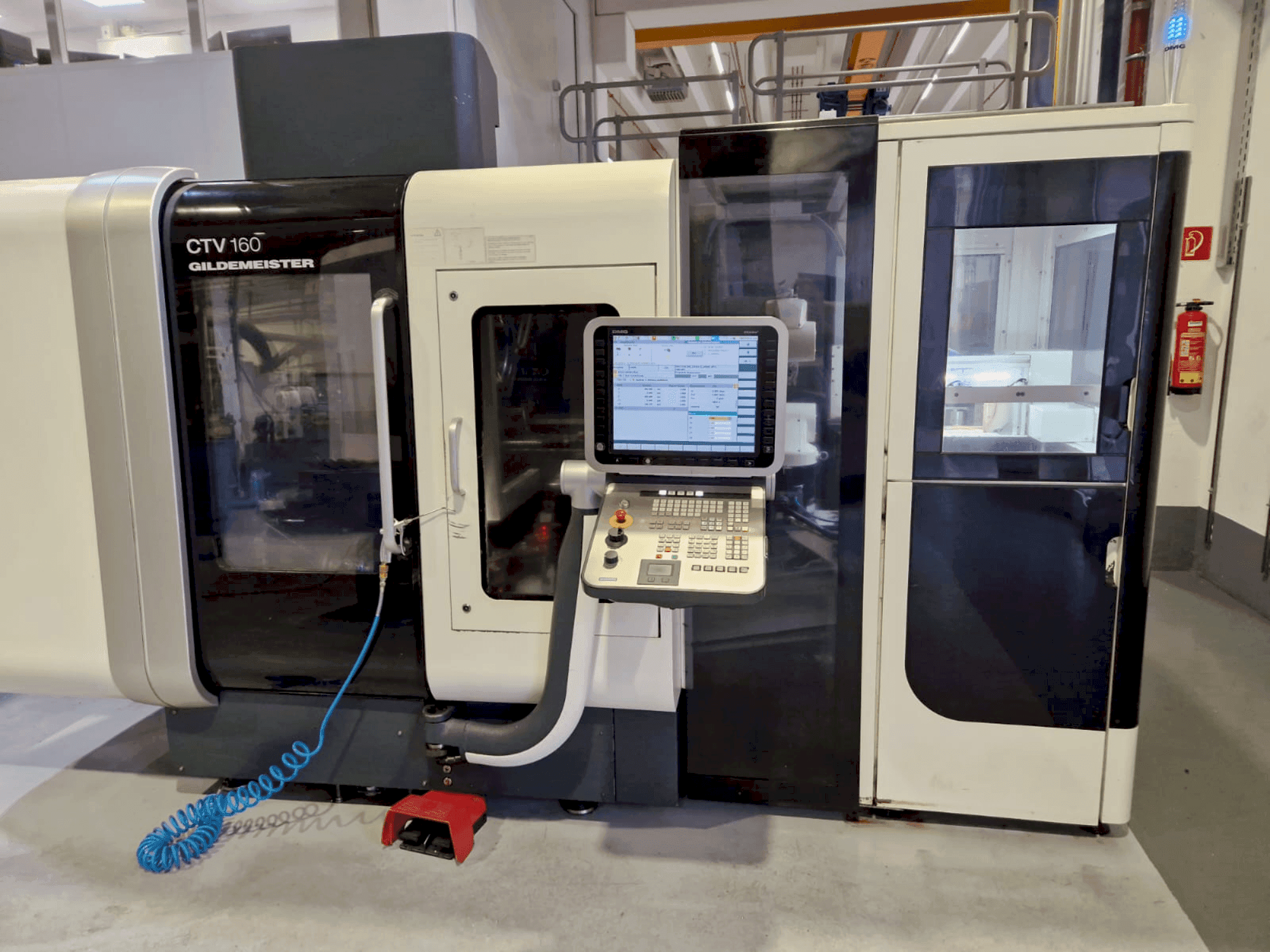

Frontansicht der DMG Gildemeister CTV 160 Maschine

Vielen Dank für Ihren Besuch

Diese Maschine wurde kürzlich verkauft. Schauen Sie sich gerne unsere vergleichbaren Maschinen an oder kontaktieren Sie uns direkt.

Alle vergleichbaren Maschinen anzeigen

Alle Maschinen anzeigen

DMG Gildemeister CTV 160

Foto galerie

DMG - Gildemeister CTV 160DE-TUR-DMG-2010-00001

Verkauft

Haben Sie weitere Fragen? Kontaktieren Sie uns!

Philipp Gubisch

+49 162 402 75 81

p.gubisch@gindumac.com

Über Whatsapp kontaktieren

GINDUMAC
Produkte
Werkzeugmaschinen
➤ Gebrauchte DMG Gildemeister CTV 160 zu verkaufen | gindumac.com

In Originalsprache anzeigen

Diese 4-Achsen-Vertikaldrehmaschine CTV 160 von DMG Gildemeister wurde im Jahr 2010 hergestellt. Sie verfügt über eine Siemens Sinumerik 840D ERGOline Steuerung, einen 12-fach Werkzeugrevolver und ein Schunk ROTA THW PLUS 165-43 Kraftspannfutter. Zur Maschine gehört ein KUKA-Roboter KR5 sixx R850 mit einem 3-Finger-Zentrischgreifer und einem Kamerasystem zur Teileerkennung. Ideal für hochpräzise Aufgaben ist die DMG Gildemeister CTV 160 Maschine, die wir zum Verkauf anbieten. Kontaktieren Sie uns für weitere Informationen.

Übersicht

Hersteller: DMG
jahr: 2010
MODELL: Gildemeister CTV 160
anwendungstyp: Drehen
Standort: Deutschland
maschinentyp: Vertikal-Drehmaschine
Marke Steuergerät: SIEMENS

Technische Daten - DMG Gildemeister CTV 160

Steuergerät

Modell: Sinumerik 840D ERGOline
Hersteller: SIEMENS

Hauptantrieb

Drehzahlbereich Spindel: 6000 rpm 1/MIN
Motorkraft der Spindel: 16 kW (100% ED), 21 kW (40% ED)

Media

Späneförderer: Ja

Zusätzliche Informationen

Zusätzliche Ausrüstung

Maschine mit einem Arbeitsraum und zusätzlichem Teilespeicher inkl. Roboter
Werkzeugrevolver mit 12 Stationen, Schaftdurchmesser Ø30mm, DIN 69880, alle Positionen angetrieben
Vollspannzylinder SMW SIN-S-85-LPS-X
3-Backen-Keilstangen-Kraftspannfutter mit Backenschnellwechsel-System, ROTA THW PLUS 165-43 von Schunk
ARTIS Werkzeugbruch-Überwachungssystem, Typ CTM
Kühlmittelanlage mit Bandfilteranlage 40µm, Fördermenge 20 / 40 l/min, bei 8 bzw. 20 bar, Kühlmitteltankvolumen ca. 600 Liter
Späneförderer in Scharnierbandausführung mit integriertem Kühlschmierstofftank Inhalt ca. 120 Liter, Späneabwurfhöhe 1100mm
Integrierte Ölnebelabsaugung 400m³/h
15-fach Palettenumlaufanlage für max. Werkstückabmessungen von Ø115x60mm, inkl. KUKA KR5 sixx R850 Roboter mit 3-Finger-Zentrischgreifer für max. 5,3kg und einer Greiferdrehstation
Kamerasystem zur Teileerkennung

Maschinenvorteile

Qualitative Maschinenvorteile

Drehmoment bei 100% ed: 135 nm (hauptantrieb), 13 nm (werkzeugträger)
Drehmoment bei 40% ed: 176 nm (hauptantrieb), 18 nm (werkzeugträger)
Spindelkopf din 6353 größe 140h5
Max. Betätigungskraft fv bei 70 bar: 34 kn

Technische Maschinenvorteile

Drehmoment: 135 nm (100% ed), 176 nm (40% ed)
Max. Werkstückdurchmesser: Ø115 mm / max. Länge des werkstücks: 60 mm
Leistungsstarker hauptantrieb und werkzeugträger
Backenschnellwechselsystem für das 3-backen-kraftspannfutter
Integrierte kühl- und spänemanagementsysteme
Artis werkzeugbruch-Überwachungssystem

*Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
