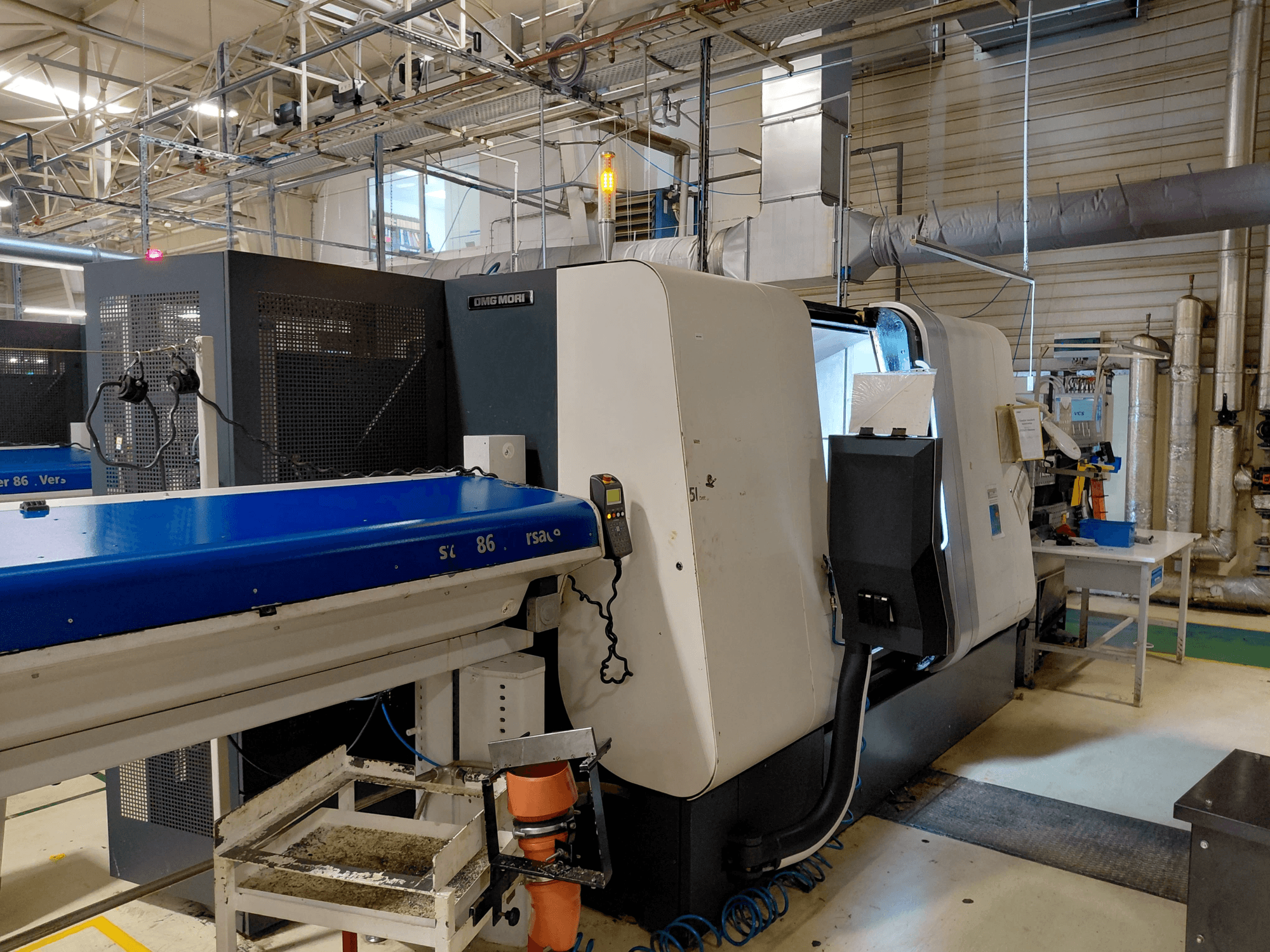

DMG MORI - Sprint 65 linearCZ-TUR-DMG-2015-00001

Steuerungssystem: CNC 310 ist

Gesamtbetriebsstunden: 61.295 h

Betriebsstunden: 42.222 h

Leistung der Hauptspindel: 20/25 kW

Leistung der Gegenspindel: 17 kW

Max. Drehzahl der Hauptspindel: 5000 U/min

Max. Drehzahl der Gegenspindel: 5.000 U/min

Max. Stangendurchmesser der Hauptspindel: 65 mm

Max. Stangendurchmesser der Gegenspindel: 45 (65) mm

CNC-GESTEUERTE ACHSEN

Hub X1 165 mm

Eilgang X1 30 m/min

Beschleunigung X1 5 m/s²

Verfahrweg Z1 678 mm

Eilgang Z1 30 m/min

Beschleunigung Z1 5 m/s²

Verfahrweg Y1 80 (+50/-30) mm

Eilganggeschwindigkeit Y1 30 m/min

Beschleunigung Y1 5 m/s²

Hub X2 165 mm

Eilgang X2 30 m/min

Beschleunigung X2 5 m/s²

Hub Z2 640 mm

Eilgang Z2 30 m/min

Beschleunigung Z2 5 m/s²

Hub W2 690 mm

Eilganggeschwindigkeit W2 30 m/min

Beschleunigung W2 5 m/s²

Anzahl der Revolverköpfe 2

Anzahl der rotierenden Werkzeuge pro Station: 12, alle Positionen angetrieben

Werkzeugsystem VDI 30

Max. Drehzahl des angetriebenen Werkzeugs 4.000 U/min

Ungefähre Kühlmittelbehälterkapazität 650 l

Max. Förderleistung der Kühlmittelpumpe (pro Revolver) 20 l/min

Pumpendruck: 7 bar

Stromversorgung: 91 kVA

L x B x H der Maschine: 4.500 x 1.990 x 2.300 mm

Ungefähres Maschinengewicht: 9.500 kg

Die Maschine wird mit einem umfangreichen und hochwertigen Satz an Ersatzteilen und Komponenten geliefert.

IEMCA MASTER 865 MP 43 L (4 m) Stangenlader

Grundausstattung der Maschine:

- Antrieb für Schlitten 1 und 2 (alle 12 Positionen)

- C-Achse für Haupt- und Gegenspindel

- Y-Achse für Schlitten 1

- Späneförderband

- Reinigung der Gegen-Spindel-Spannzange mit Kühlmittel

- Werkstückentnahme inklusive Förderband

- Mechanische Vorbereitung für Ölnebelabscheider

- Elektrische und softwaretechnische Schnittstelle für Stangenlader

- Winkel-Synchronisation zwischen Haupt- und Gegenspindel

- Automatische Maschinenabschaltung

- 2 zusätzliche Ein-/Aus-Ausgänge (4 M-Funktionen)

- Starres Gewindeschneiden

- Stück- und Zeitzähler

- Software für das Polygon-Drehen für Schlitten 1 und 2

- Konstante Schnittgeschwindigkeit

- Spiralförmige Interpolation für Schlitten 1

- Spindeldrehzahlregelung

- Vierfach-Warnleuchte

- Kühlvorrichtung für den Schaltschrank

Zusätzliche Optionen:

I-V50011 Spannzangenfutter Typ „MPF 65/140“ ohne Axialvorschub für Hauptspindel, max. Durchmesser: 65 mm.

Spannelemente und sonstige Ausrüstung:

I-V50025 Manueller Spannzangenwechsler Typ „SACO MPT65/140 und MPF65/140“

I-V50092 Differenzdruck für Gegenspindel, Möglichkeit zur Einstellung von zwei unterschiedlichen Spannkräften.

I-V50083 1 Satz Weichbacken für Spannfutter Typ „SMW 175-BBD“

I-V50080 Spannfutter Typ „SMW 175-BBD“ für Gegenspindel, inklusive Adapter zur Anpassung der Spindel

I-V60050 Werkzeughalter für Bohrwerkzeuge mit Innenkühlung und zylindrischem Schaft Ø 32 mm, mit Spannschaft nach DIN 69880 (VDI 30) – 4 Stück

I-V60010 Radialwerkzeughalter für die Außenbearbeitung Typ C1 mit Spannschaft nach DIN 69880 (VDI 30) – 5 Stück

Optionen für die Steuerung:

I-V12060 Werkzeugverschleiß-Überwachungssystem „Monitor“ für CNC-Steuerungen von FANUC

I-V12070 System zur Auswahl von Ersatzwerkzeugen für den Werkzeugmonitor für CNC-Steuerungen von FANUC

Hydraulik- und Filterausrüstung:

I-V40045 Externe Spülung von Spannbacken/Spannzangen mit Kühlmittel an Haupt- und Gegenspindel

Sonderoptionen

SK001 Spezielle Spannvorrichtung mit Dorn für die Gegenspindel des Produkts HAINBUCH AXFIX 811, einschließlich 2 Spannzangen
