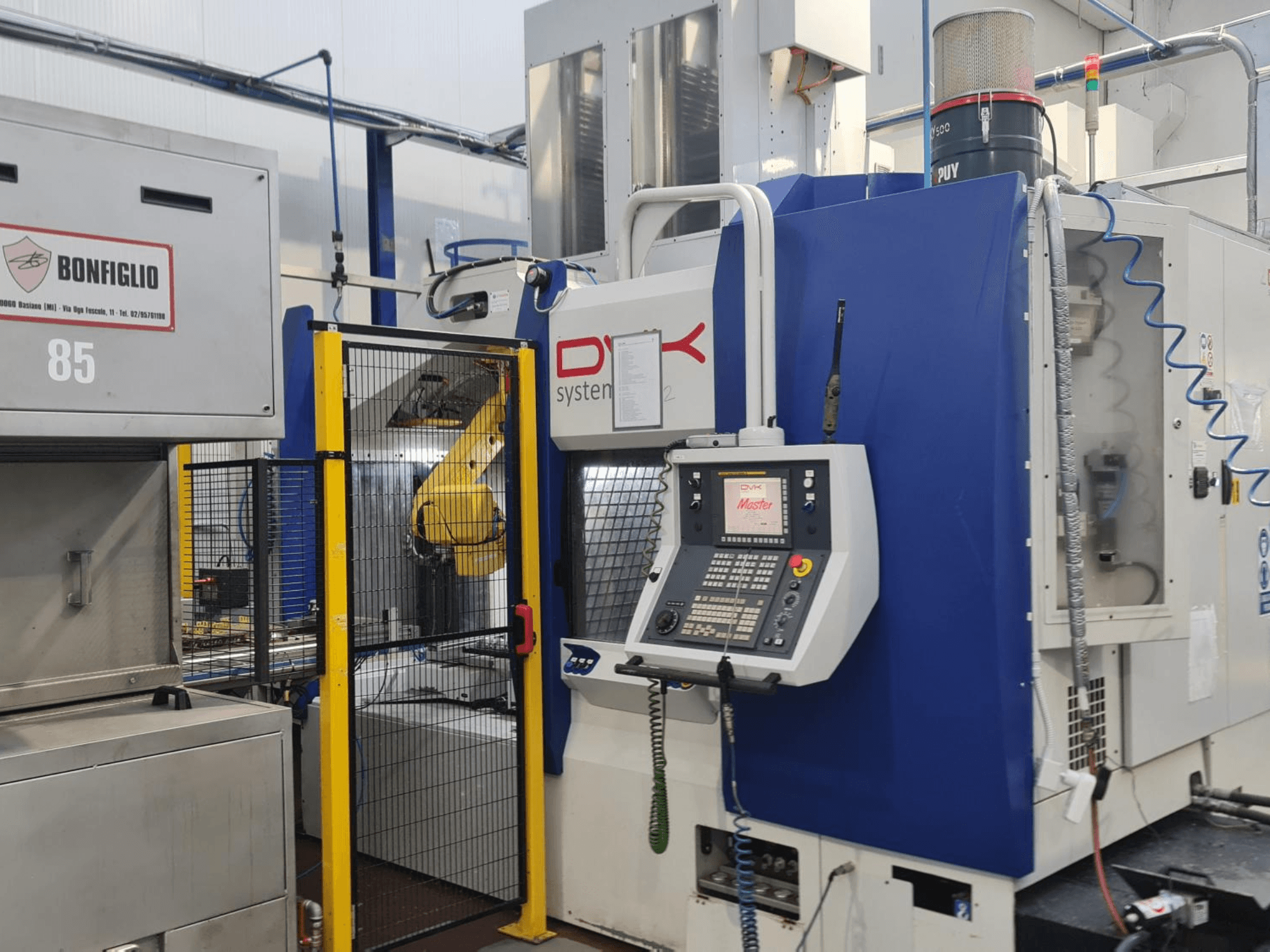

DVK - System Master IT-MIL-OTH-2020-00001

• CNC-Steuerung: FANUC-CNC mit 10,4-Zoll-Farb-Bedienfeld, SPS, Ethernet-Anbindung, maschinenspezifischer Software

• CE-zertifiziert

• Arbeitsbereich:

  • Achsen des birotativen Spannfutters: A-Achse stufenlos um 360°, B-Achse stufenlos um 360°

• Spindel:

  • Typ: OMLAT-Elektrospindel

  • Drehmoment: 80 Nm

  • Werkzeugaufnahme: HSK-A63

• Werkzeugmagazin/ATC:

  • Automatischer Werkzeugwechsler

  • Max. Werkzeugdurchmesser: 70 mm (150 mm bei freien Nachbarfächern)

  • Zufällige Werkzeugauswahl

• Spannsystem:

  • Selbstzentrierender, bidirektional drehbarer Hydraulikspannfutter

  • Backenhub: 50 mm

  • Spannkraft: 5.000–30.000 N

• Kühlung, Schmierung und Versorgung:

  • Flüssigkeitsgekühlte Spindel

  • Zentrale automatische Fettschmierung

  • Pneumatiksystem

  • Hydrauliksystem

  • Luft-Wasser-Wärmetauscher

  • Maschinendruckbeaufschlagungssystem

• Maschinendaten:

  • Installierte Leistung: 55 kW

  • Versorgungsspannung: 400 V / 50 Hz

Zusatzausstattung

• Roboterautomatisierung:

  • Anthropomorpher Roboter FANUC M20iA/20M, 6 Achsen, 20 kg Traglast

  • Schunk PGN125 Zweiklauen-Greifer

• Palettensystem:

  • Zwei vertikale Palettenmagazine

  • Palettengröße: 480 × 300 mm

  • 54 Palettenplätze pro Magazin (Standard)

• Späne-/Kühlmittelabsaugung:

  • Interne Kühlmittelzufuhr durch die Spindel

  • 60-µm-Patronenfilter

  • Selbstreinigender 60-µm-Filter von MAHLE

  • Arbeitsbereichs-Spülsystem vom Typ „Rain“

  • Späneförderer mit Schleppkette und Rotofilter

  • Kühlmittelkühler

  • Ölnebelabsauganlage

• Messung, Überwachung und Genauigkeit:

  • Marposs 3D-Radarsonde

  • Laser-Werkzeugvoreinstellgerät

  • Temperaturkompensation auf den X-, Y- und Z-Achsen

  • Optische Maßstäbe auf den X-, Y- und Z-Achsen

  • Überwachung der Werkzeugstandzeit

  • Erweitertes Arbeitskoordinatensystem (48 zusätzliche Offsets)

  • Bildverarbeitungssystem mit 2 Kameras

• Verbesserte Spannvorrichtung:

  • Druckgesteuerte hydraulische Spannvorrichtung

• Im Lieferumfang enthaltene Zusatzausstattung:

  • Bonfiglio MROTOS 8555 4 E LRSA Industrie-Teilewaschanlage, roboterintegriert

  • Nadelpräge-Markiersystem Automator ADP5090 mit AC500-Steuerung, roboterintegriert:

    • Markierungsbereich: 50 × 90 mm

    • Pneumatischer Markierkopf

    • Anschlussmöglichkeiten: Ethernet / USB / RS232 / RS485

    • AC500-Steuerung mit Touchscreen

    • Markiergeschwindigkeit bis zu 10 Zeichen/Sekunde
