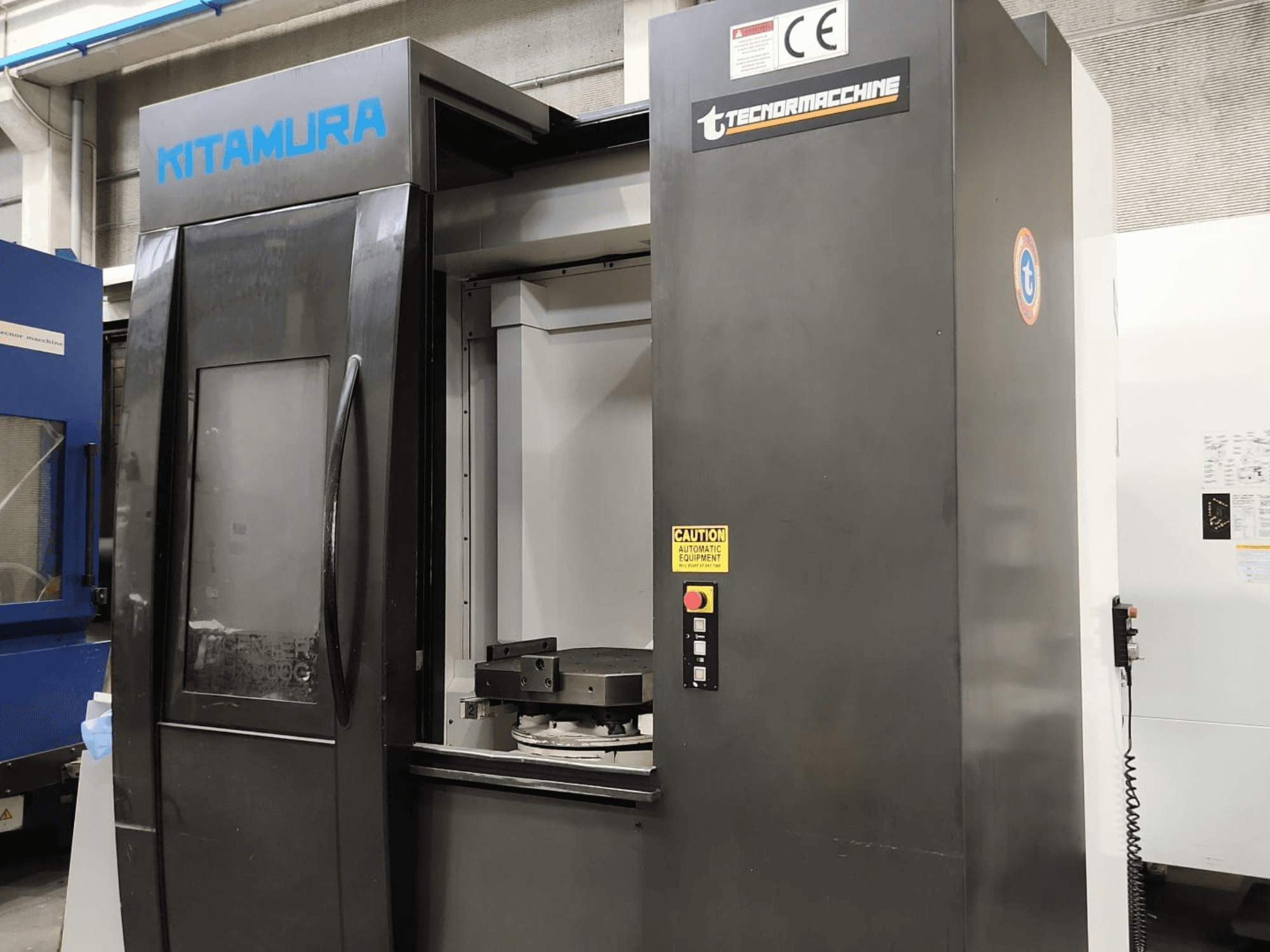

Diese 4-Achsen-Maschine vom Typ Kitamura Mycenter HX500iG wurde im Jahr 2015 hergestellt. Sie verfügt über einen maximalen Werkstückdurchmesser von 800 mm und eine maximale Werkstückhöhe von 1.100 mm. Die Maschine verfügt über eine robuste Palettengröße von 500 x 500 mm und eine maximale Tischbelastung von 800 kg. Wenn Sie auf der Suche nach hochwertigen Bearbeitungsmöglichkeiten sind, sollten Sie das von uns zum Verkauf angebotene horizontale Bearbeitungszentrum Kitamura Mycenter HX500iG in Betracht ziehen. Kontaktieren Sie uns für weitere Details.
Übersicht
- Hersteller: Kitamura
- jahr: 2015
- MODELL: Mycenter HX500iG
- anwendungstyp: Fräsen
- Standort: Italien
- maschinentyp: Horizontal-Bearbeitungszentrum
Technische Daten - Kitamura Mycenter HX500iG
Maße
- Maschinenhöhe: 1178 mm
- Maschinenlänge: 4957 mm
- Maschinengewicht: 16100 kg
- Maschinenbreite: 3585 mm
- Tischbelastung: 800 kg
Bewegung
- Anzahl der Achsen: 4
- X-Achsen-Verfahrweg: 870 mm
- Y-Achsen-Verfahrweg: 800 mm
- Z-Achsen-Verfahrweg: 930 mm
Technische Spezifikation
- Max. Werkzeuggewicht: 10 kg
- Spindelleistung: 22 kW
- Spindeldrehzahl: 20000 RPM
- Werkzeugaufnahme: BT 40
Zusätzliche Informationen
CNC-Steuerung: Arumatik-Mi
Palettengröße: 500 x 500 mm (19,7" x 19,7")
Anzahl der Paletten: 2
Palettenwechselzeit: 8,8 s
Max. Werkstückdurchmesser: Ø 800 mm (Ø 31,5")
Max. Werkstückhöhe: 1.100 mm (43,3")
Verfahrweg der B-Achse: 0–360° (vollwertige 4. Achse, angetrieben durch einen DD-Motor)
Eilgang der B-Achse: 43.200 Grad/min (120 U/min)
Abstand zwischen Tischoberfläche und Spindelmitte: 50–850 mm (2,0"–33,5")
Abstand von der Tischmitte zur Spindelspitze: 140–1.070 mm (5,5"–42,1")
Antriebsart: Zahnradantrieb, 4-stufig
Max. Spindeldrehmoment: 266,4 N·m (196,5 ft-lbs)
Spindelmotor: 22 kW (30 HP AC / 15 min) / 15 kW (20 HP AC / Dauerbetrieb)
Eilganggeschwindigkeit (X/Y/Z): 60 m/min (2.362 ipm)
Schnittvorschub (X/Y/Z): 60 m/min (2.362 ipm)
Werkzeugkapazität: 50 Werkzeuge (feste Anordnung, beliebige bidirektionale Anordnung)
Werkzeugaufnahme: CT(BT) 40 / HSK-A63 optional
Max. Werkzeugdurchmesser: Ø 95 mm (3,7") / Ø 170 mm (6,7") bei leerem Nachbarfach
Max. Werkzeuglänge: 600 mm (23,6")
Wechselzeit von Werkzeug zu Werkzeug: 1,3 s
Wechselzeit von Span zu Span: mindestens 3,8 s
Linearmessgeräte: Optische Rückmeldung mit hoher Auflösung auf X/Y/Z
Drehgeber: Direkte, hochauflösende (0,02 s) Drehgeberrückmeldung an der B-Achse
Thermische Verschiebungskontrolle: Intelligentes, fortschrittliches Steuerungssystem
Kühlmittelbehältervolumen: 700 Liter
Strombedarf: 55 kVA, 200 V Wechselstrom, 3-phasig
Luftbedarf: 0,5 MPa, 410 l/min (90 psi, 14 cfm)
Zusatzausstattung
Spindeldurchflusskühlung: Internes Hochdruck-Kühlmittelsystem mit 20 bar (RCM 20 bar)
Späneförderer: Schaber-/Doppeldecker-Ausführung
Werkzeugsensor im Arbeitsbereich: Renishaw-Werkzeugpräsenzsensor/Laser im Arbeitsbereich
*Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
