GEWEMA - Axolox 4021DE-MIL-GEW-2024-00001

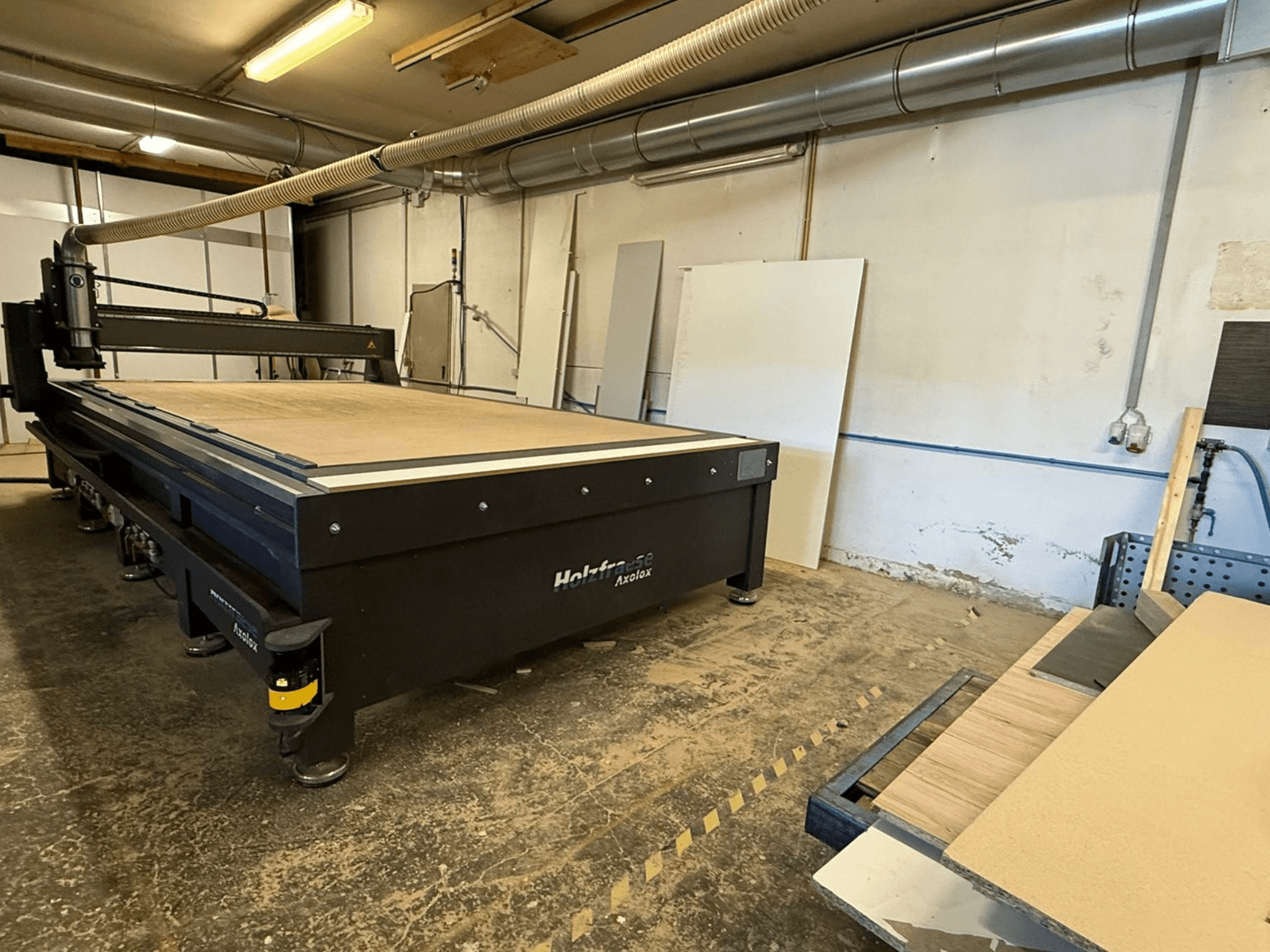

• Modell und Größe: CNC-Holzfräsmaschine Axolox 4021 (19 mm Vorderfarbe), 4000 x 2100

• Aufbau: Frästisch (X-Achse), Gantry (Y-Achse), Z-Achseneinheit in Kompaktplatte, Grundrahmen mit verstellbaren Maschinenfüßen

• Fräsbett/Auflageplatte: 19 mm MDF; Tischöffnungen in Längs- und Querrichtung vorgerüstet

• Mechaniksatz: Profilführungen mit Schlitten, Kugelumlaufspindel, Präzisionszahnstange und Ritzel

• Hochfrequenzspindel: 2,2 kW, mit Überwurfmutter, Frequenzumrichter (VFD), Netzfilter, Bremswiderstand und Spannzangensatz

• Stromanschluss (Maschine): 16 A, 400 V AC erforderlich

• Anschluss für Staubabsaugung: Erfordert einen Schlauch mit 100 mm Innendurchmesser zum Anschluss an die bauseitige Absauganlage

• Steuersatz (vormontiert im Schrank): Steuerleitungen, Energieketten, Planetengetriebe, Schrittmotoren, Hochleistungsendstufen, Stromversorgung, Ringkerntransformator; Sensoren an jeder Achse

• Automatische Steuerung: Schaltrelais zur automatischen Steuerung der vorhandenen Absauganlage

• Schutz vor Staub: Bürstendichtungen

• Sicherheitseinrichtungen (CE-konform): Mitfahrende Absaugvorrichtung; einseitig montierter Laserscanner zur Arbeitsraumüberwachung (275° Feld, 5,5 m Reichweite)

• Handbedientes Steuergerät: Alle Maschinenfunktionen, einschließlich Not-Aus und Totmannschalter

• Werkzeuglängensensor: Werkzeuglängenmessung und aktive Nullpunktverschiebung

• Steuerungssoftware/HMI: Beamicon2 (2020)

• Computer/HMI: Mini-PC mit Windows 10 in ergonomischer Konsole; eingebauter Monitor, Maus, Tastatur

• Vakuumtisch: Fräsbett als Vakuumtisch ausgeführt; sechs verstellbare Sektionalelemente; Kreuztisch aus PE mit MDF-Platte

• Kundenseitig beigestellte Opferplatte für Vakuumtisch: 3 mm HDF, beidseitig roh, 3000 x 2100 mm

Zusätzliche Ausstattung

• Vakuumpumpe: Becker ölgeschmierte Drehschieberpumpe, 360 m^3 Inhalt; Stromanschluss 16 A, 400 V Stecker erforderlich

• Externe Staubabsaugung und Schlauch 100 mm ID (für den Anschluss erforderlich; nicht im Lieferumfang der Maschine enthalten)

• Lizenzen und Module für CAD/CAM- und Konstruktionssoftware:

  • Rhino 7.0 (CAD)

  • Esticam V12 (CAM)

  • SmartWOP Wood Router Edition (inkl. 1 Jahr Support)

  • SmartWOP-Module: CNC-Anbindung - Holzfräse; Sondervolumen Schrägschrank; Sondervolumen Eckschrank; Raumgestaltung; automatische Verschachtelung von Platten; Panel Planner (Teile auf Rohmaterial verschieben/bestellen/drehen)

  • RhinoNest-Erweiterung für Rhino 6.0 (Verschachtelung von Komponenten auf Platten)
