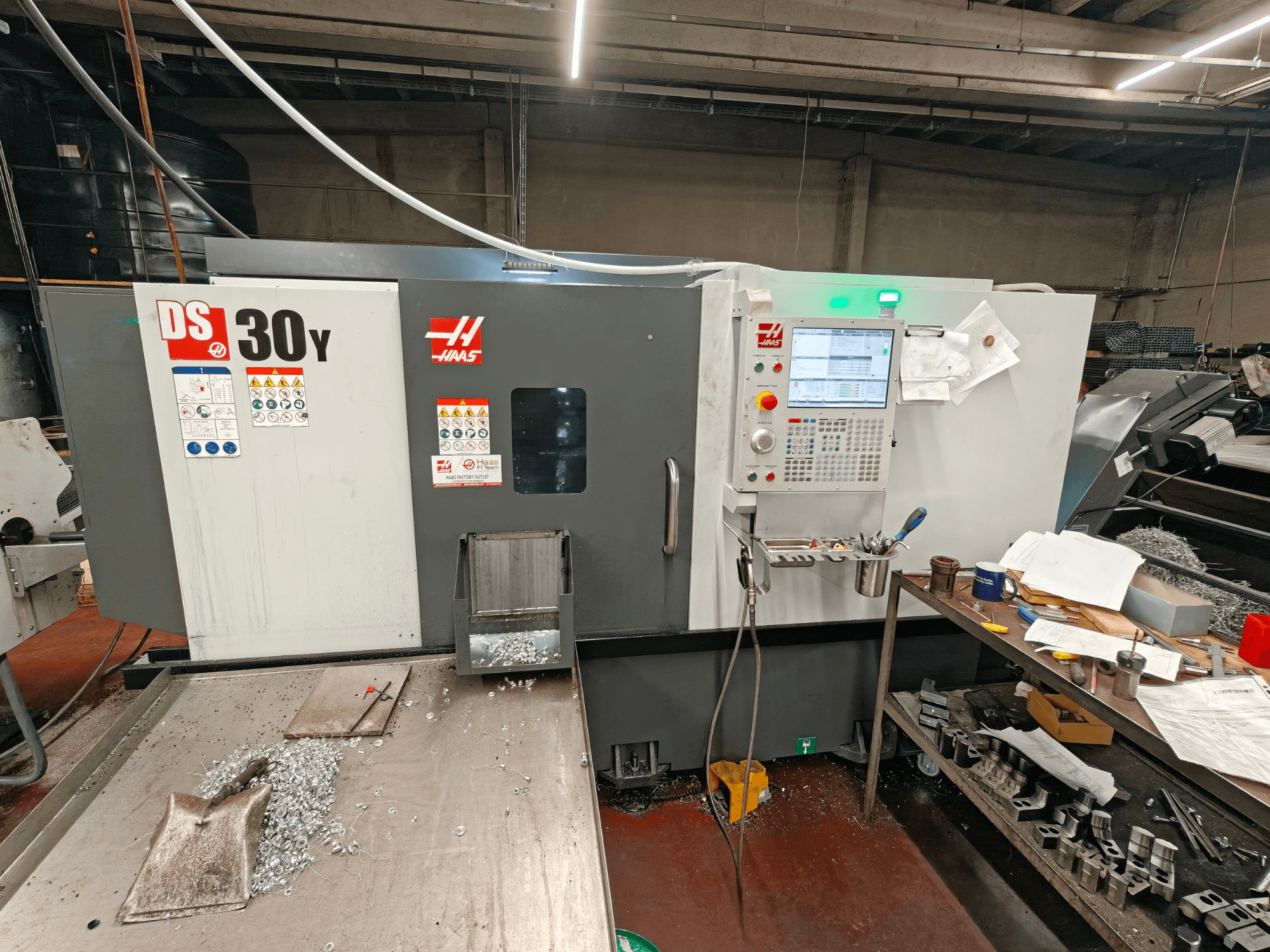

HAAS - DS30YBE-TUR-HAA-2023-00001

• Kapazitäten (S.A.E. / metrisch)

  • Spannfuttergröße: 10,0 in (254 mm)

  • Max. Werkstückschwungdurchmesser: 21,0 in (533 mm)

  • Maximaler Schnittdurchmesser (mit BMT65-Revolver): 13,75 in (349 mm)

  • Max. Schnittlänge (variiert je nach Werkstückspannung): 32,5 in (826 mm)

  • Stangendurchlass: 3,00 in (76 mm)

  • Spannweite: 32,5 in (826 mm)

• Vorschubgeschwindigkeiten (S.A.E. / metrisch)

  • Eilgang auf der X-Achse: 472 ipm (12,0 m/min)

  • Eilgang auf Y-Achse: 472 ipm (12,0 m/min)

  • Eilgang auf Z-Achse: 945 ipm (24,0 m/min)

• Achsenmotoren (S.A.E. / metrisch)

  • Max. Schubkraft X: 4100 lbf (18.238 N)

  • Max. Schubkraft Y: 2300 lbf (10.231 N)

  • Max. Schubkraft Z: 5100 lbf (22.686 N)

• Hauptspindel (S.A.E. / metrisch)

  • Spindelspitze: A2-6

  • Antriebssystem: Direktantrieb, Riemenantrieb

  • Maximales Drehmoment: 275,0 ft-lbf bei 500 U/min (373,0 Nm bei 500 U/min)

  • Zugrohrbohrung: ø 3,0 in (76 mm)

  • Spindelbohrung: ø 3,50 in (88,9 mm)

• Hauptspindel-C-Achse (S.A.E. / metrisch)

  • Max. Drehzahl: 60 U/min

  • Maximale Nennleistung: 5,0 hp (3,7 kW)

  • Positioniergenauigkeit (±): 0,01°

  • Bremsdurchmesser: 13,9 in (353 mm)

  • Bremshaltemoment: 250 ft-lbf (339 Nm)

  • Steuerungsart: Interpolierte Bewegung und Positionierung

• Sekundärspindel (SAE / metrisch)

  • Spannfuttergröße: 8,3 in (210 mm)

  • Spindelnase: A2-5

  • Antriebssystem: Direktantrieb, Riemenantrieb

  • Max. Nennleistung: 15,0 hp (11,2 kW)

  • Maximale Drehzahl: 4000 U/min

  • Maximales Drehmoment: 100,0 ft-lbf bei 870 U/min (135,6 Nm bei 870 U/min)

  • Spindelbohrung ø (nicht durchgehend): 0,81 in (20,7 mm)

• Sekundärspindel C-Achse (SAE / metrisch)

  • Max. Leistung: 5,0 hp (3,7 kW)

  • Maximale Drehzahl: 60 U/min

  • Positioniergenauigkeit (±): 0,01°

  • Bremsdurchmesser: 8,5 in (216 mm)

  • Bremshaltemoment: 140 ft-lbf (190 Nm)

  • Steuerungsart: Interpolierte Bewegung und Positionierung

• Positionierung der Sekundärspindel (M119) (SAE / metrisch)

  • Positionierung (±): 0,02°

  • Bremsendurchmesser: 8,5 in (216 mm)

  • Steuerungsart: Nur Positionierung

• Revolver (S.A.E. / metrisch)

  • Anzahl der Werkzeuge: 12 Stationen

  • Außen- und Innenwerkzeuge: Beliebige Kombination (variiert je nach Revolver)

  • Hinterer Freiraum der Bohrstange (ab Rückseite des Revolvers): 4,00 in (102,0 mm)

• Antriebswerkzeuge (S.A.E. / metrisch)

  • Maximale Drehzahl: 4000 U/min

  • Übersetzungsverhältnis: 1:1

  • Werkzeug: BMT65

• Allgemein (S.A.E. / metrisch)

  • Kühlmittelkapazität: 55 gal (208 L)

• Luftbedarf (S.A.E. / metrisch)

  • Erforderlicher Luftbedarf: 4 scfm bei 100 psi (113 L/min bei 6,9 bar)

  • Inline-Luftschlauch: 3/8 in

  • Kupplung (Druckluft): 3/8 in

  • Mindestluftdruck: 80 psi (5,5 bar)

• Elektrische Daten (S.A.E. / metrisch)

  • Antriebssystem: Direktantrieb, Riemenantrieb

  • Spindelleistung: 30,0 hp (22,4 kW)

  • Eingangs-Wechselspannung (3-phasig) – Niedrig: 220 VAC; Strom bei Volllast (Niedrig): 70 A

  • Eingangs-Wechselspannung (3-phasig) – Hoch*: 440 VAC; Strom bei Volllast (Hoch*): 35 A

• Abmessungen – Versand (S.A.E. / metrisch)

  • Inlandspalette: 171 in x 90 in x 98 in (434 cm x 229 cm x 249 cm)

  • Exportpalette: 171 in x 90 in x 98 in (434 cm x 229 cm x 249 cm)

Zusatzausstattung

• Stangenvorschub
