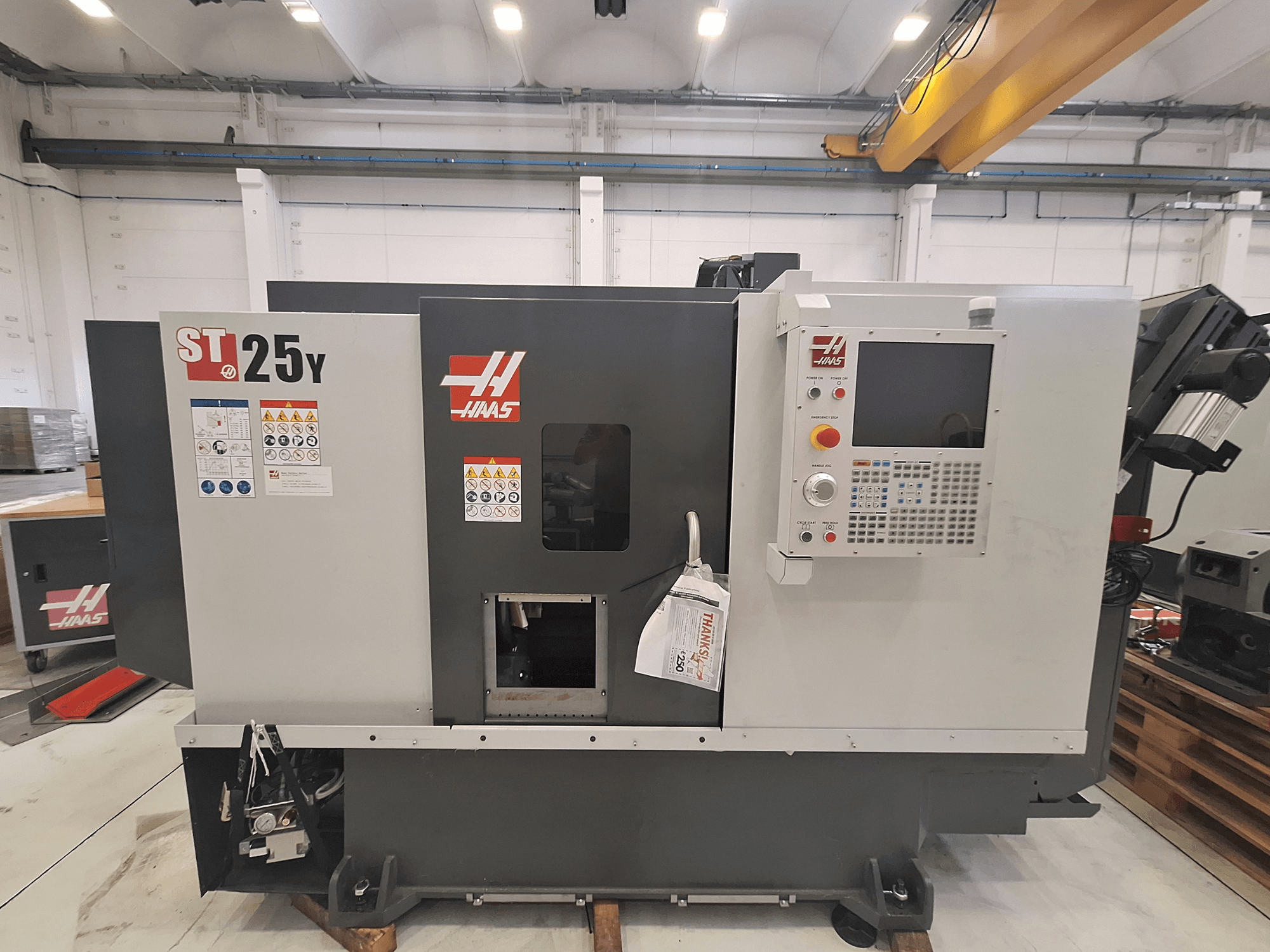

HAAS - ST-25YIT-TUR-HAA-2022-00002

Betriebsstunden: 0 (Ausstellungsmaschine)

Spannfuttergröße: 10,0 Zoll / 254 mm

Max. Werkstückschwungdurchmesser: 21,0 in / 533 mm

Max. Schnittdurchmesser (mit BMT65-Revolver): 11,75 in / 298 mm

Max. Schnittlänge: 22,5 in / 572 mm

Stangendurchlass: 3,00 in / 76 mm

Eilgang (X / Y / Z): 472 ipm (12,0 m/min) / 472 ipm (12,0 m/min) / 945 ipm (24,0 m/min)

Max. Schubkraft (X / Y / Z): 4100 lbf (18238 N) / 2300 lbf (10231 N) / 5100 lbf (22686 N)

Spindelnase: A2-6

Max. Spindeldrehmoment: 300,0 ft-lbf bei 500 U/min / 407,0 Nm bei 500 U/min

Spindelbohrungsdurchmesser: 3,50 in / 88,9 mm

Maximale Nennleistung der C-Achse der Hauptspindel: 5,0 hp / 3,7 kW

Maximale Drehzahl der C-Achse der Hauptspindel: 60 U/min

Positioniergenauigkeit der C-Achse der Hauptspindel: ± 0,01°

Bremsdurchmesser der C-Achse der Hauptspindel: 13,9 in / 353 mm

Haltemoment der C-Achsen-Bremse der Hauptspindel: 250 ft-lbf / 339 Nm

Spannfuttergröße der Nebenspindel: 5,3 in / 135 mm

Spitzmaße der Nebenspindel: A2-5

Maximale Drehzahl der Nebenspindel: 6000 U/min

Maximale Synchronisationsdrehzahl der Nebenspindel mit der Hauptspindel: 3.400 U/min

Spannhals des Nebenspindel-Spannfutters: Ø 1,30 in x 1,37 in tief / Ø 33,0 mm x 34,8 mm tief

Bohrung der Zugstange der Hilfsspindel (nicht durchgehend): Ø 1,00 Zoll x 4,50 Zoll tief / Ø 25,4 mm x 114,3 mm tief

Bohrung der Nebenspindel (ohne Spannfutter und Zugstange): 1,50 Zoll / 38,1 mm

Integriertes Bremsmoment der Hilfsspindel: 17 ft-lbf / 23 N·m

Ausrichtungsgenauigkeit der Hilfsspindel: ± 0,02°

Eilgang der Subspindel (B-Achse): 400 ipm / 10 m/min

Außen- und Innenbearbeitungswerkzeuge: beliebige Kombination

Hinterer Freiraum der Bohrstange: 4,00 Zoll / 102,0 mm

Maximale Drehzahl der angetriebenen Werkzeuge: 4000 U/min

Schnittstelle für angetriebene Werkzeuge: BMT65

Kühlmittelkapazität: 55 gal / 208 L

Luftbedarf: 4 scfm bei 100 psi / 113,0 L/min bei 6,9 bar

Inline-Luftschlauch und Kupplung: 3/8 Zoll

Mindestluftdruck: 80 psi / 5,5 bar

Antriebssystem: Direktantrieb, Riemenantrieb

Stromversorgung: Niederspannung 220 VAC bei 70 A / Hochspannung 440 VAC bei 35 A (3-phasig)

Versandmaße (Inland): 142,0 in x 90,0 in x 92,0 in / 361 cm x 229 cm x 234 cm
