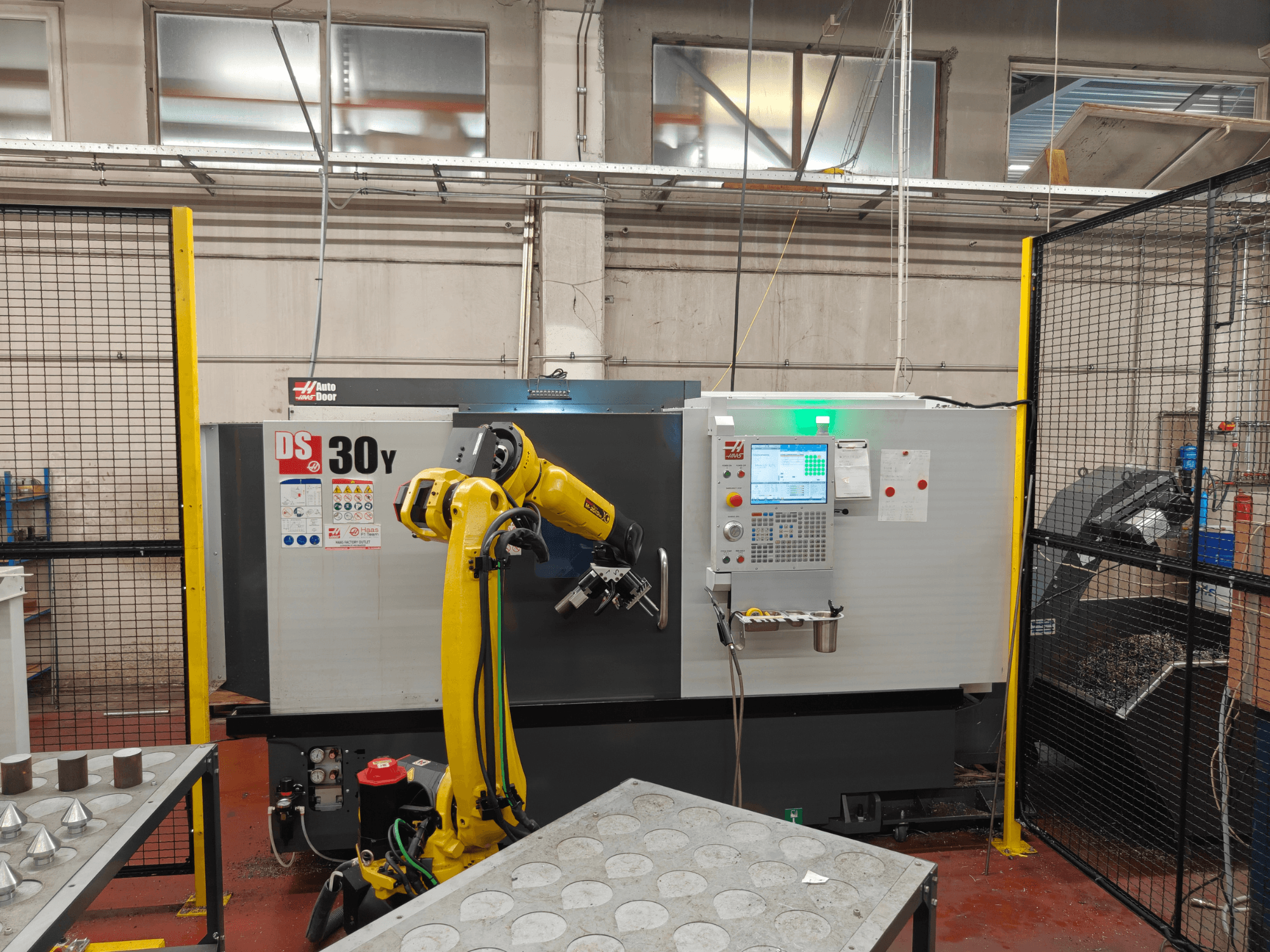

HAAS - DS30Y BE-TUR-HAA-2023-00002

Kapazitäten:

• Spannfuttergröße (Hauptspannfutter): 10,0 in / 254 mm

• Max. Werkstückschwung: 21,0 in / 533 mm

• Max. Schnittdurchmesser (mit BMT65-Revolver): 13,75 in / 349 mm

• Max. Schnittlänge (variiert je nach Werkstückspannung): 32,5 in / 826 mm

• Stangendurchlass: 3,00 in / 76 mm

• Abstand zwischen den Spitzen: 32,5 in / 826 mm

Vorschubgeschwindigkeiten (Eilgang):

• X: 472 ipm / 12,0 m/min

• Y: 472 ipm / 12,0 m/min

• Z: 945 ipm / 24,0 m/min

Achsmotoren (max. Schubkraft):

• X: 4100 lbf / 18238 N

• Y: 2300 lbf / 10231 N

• Z: 5100 lbf / 22686 N

Hauptspindel:

• Spindelnase: A2-6

• Antriebssystem: Direktantrieb, Riemenantrieb

• Max. Drehmoment: 275 ft-lbf bei 500 U/min / 373 Nm bei 500 U/min

• Zugrohrbohrung: 3,0 in / 76 mm

• Spindelbohrung: 3,50 in / 88,9 mm

C-Achse der Hauptspindel:

• Max. Drehzahl: 60 U/min

• Maximale Nennleistung: 5,0 hp / 3,7 kW

• Positioniergenauigkeit (±): 0,01°

• Bremsdurchmesser: 13,9 in / 353 mm

• Bremshaltemoment: 250 ft-lbf / 339 Nm

• Steuerungsart: Interpolierte Bewegung und Positionierung

Sekundärspindel:

• Spannfuttergröße: 8,3 in / 210 mm

• Spindelnase: A2-5

• Antriebssystem: Direktantrieb, Riemenantrieb

• Max. Nennleistung: 15,0 hp / 11,2 kW

• Maximale Drehzahl: 4000 U/min

• Maximales Drehmoment: 100 ft-lbf bei 870 U/min / 135,6 Nm bei 870 U/min

• Spindelbohrung ø (nicht durchgehend): 0,81 in / 20,7 mm

C-Achse der Nebenspindel:

• Max. Leistung: 5,0 hp / 3,7 kW

• Maximale Drehzahl: 60 U/min

• Positioniergenauigkeit (±): 0,01°

• Bremsdurchmesser: 8,5 in / 216 mm

• Bremshaltemoment: 140 ft-lbf / 190 Nm

• Steuerungsart: Interpolierte Bewegung und Positionierung

Positionierung der Sekundärspindel (M119):

• Positionierung (±): 0,02°

• Bremsendurchmesser: 8,5 in / 216 mm

• Steuerungsart: Nur Positionierung

Revolver:

• Anzahl der Werkzeuge: 12 Stationen

• Außen- und Innenwerkzeuge: Beliebige Kombination (variiert je nach Revolver)

• Hinterer Freiraum der Bohrstange (ab Rückseite des Revolvers): 4,00 in / 102,0 mm

Antriebswerkzeuge:

• Maximale Drehzahl: 4000 U/min

• Übersetzungsverhältnis: 1:1

• Werkzeugausstattung: BMT65

Allgemeines:

• Kühlmittelkapazität: 55 gal / 208 L

Luftbedarf:

• Erforderlicher Luftverbrauch: 4 scfm bei 100 psi / 113 L/min bei 6,9 bar

• Inline-Luftschlauch: 3/8 in

• Kupplung (Druckluft): 3/8 in

• Mindestluftdruck: 80 psi / 5,5 bar

Elektrische Daten:

• Spindeldrehzahl: 4500 U/min

• Antriebssystem: Direktantrieb, Riemenantrieb

• Spindelleistung: 30,0 hp / 22,4 kW

• Eingangs-Wechselspannung (3-phasig) – niedrig: 220 VAC; Strom bei Volllast: 70 A

• Eingangs-Wechselspannung (3-phasig) – hoch: 440 VAC; Strom bei Volllast: 35 A

Abmessungen – Versand:

• Inlandspalette: 171 in x 90 in x 98 in / 434 cm x 229 cm x 249 cm

• Exportpalette: 171 in x 90 in x 98 in / 434 cm x 229 cm x 249 cm
