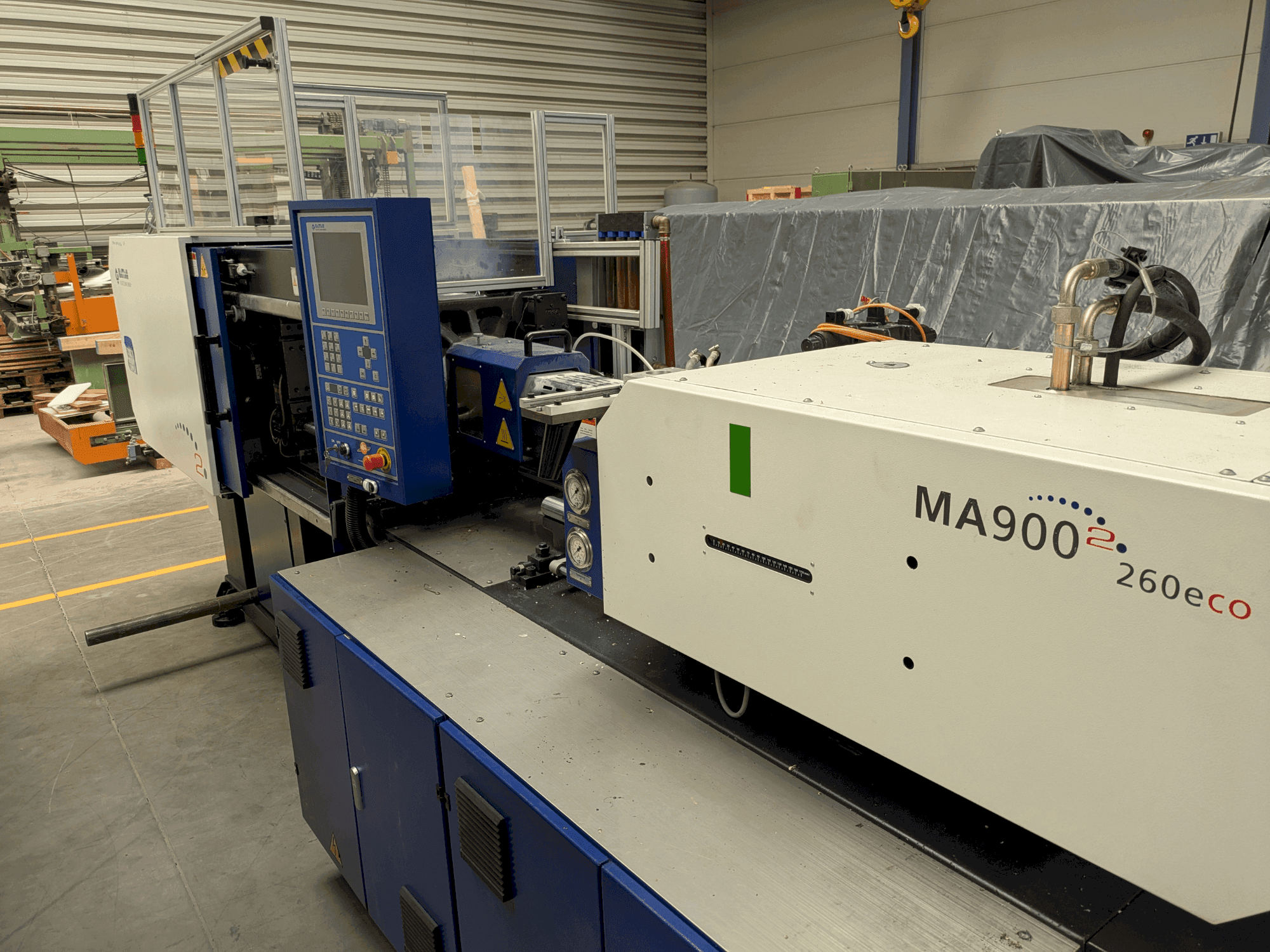

HAITIAN - MA900 II ecoDE-INJ-HAI-2016-00001

Einspritzleistung (PS): 139 g

Plastifizierleistung: 13,3 g/s

Heizleistung: 7. 85 kw

Holmabstand (hxv): 360 × 360 mm

Verfügbare Formhöhe: 150 - 380 mm

Anzahl der Auswerfer: 5

Leistung des Pumpenmotors: 11 kw

Mindestformgröße (L×B): 250 × 250 mm

Erforderlicher Installationsraum: Mindestens 1 m Freiraum um die Maschine für Betrieb und Wartung

Maschinenfundament und Mattendiagramm

Fundamenttyp: Stahlbetonfundament empfohlen.

Tragfähigkeit: Muss ≥ 3,5 t Maschinengewicht tragen.

Niveautoleranz: Die Maschine muss auf einem ebenen Fundament aufgestellt werden (≤ 0,2 mm/m Neigung).

Schwingungsdämpfung: Schwingungsdämpfende Unterlagen oder Stahlplatten unter den Maschinenfüßen verwenden.

Kabel und elektrische Anforderungen

Leistung des Pumpenmotors: 11 kW

Heizleistung: 7,85 kW

Installierte Gesamtleistung (ca.): ~19 kW

Stromversorgung: 3-phasig, typischerweise 400V / 50Hz (prüfen Sie die lokalen Spezifikationen).

Empfehlung für Schutzschalter: ≥ 40 A (abhängig von den örtlichen Normen).

Erdung: Zuverlässige Erdung erforderlich (≤ 4 Ω Widerstand).

Kabelaufhängungsdiagramm: Die Maschine muss vor dem Anschluss der Kabel nivelliert werden.

Anforderungen an Kühlung und Hydraulik

Öltankkapazität: 190 L (empfohlenes Hydrauliköl ISO VG46 verwenden).

Anforderungen an das Kühlwasser:

Für Hydraulikölkühler

Für Werkzeugkühlkreisläufe (4 × Wasserdurchlässe vorhanden)

Wasserqualität: Sauber, nicht korrosiv, gefiltert.

Wasserdruck: 0,2 - 0,4 MPa

Umweltbedingungen

Umgebungstemperatur: 5 - 40 °C

Relative Luftfeuchtigkeit: ≤ 90% (nicht kondensierend)

Aufstellungsort: Innenbereich, vibrationsfreie, staubfreie Umgebung
