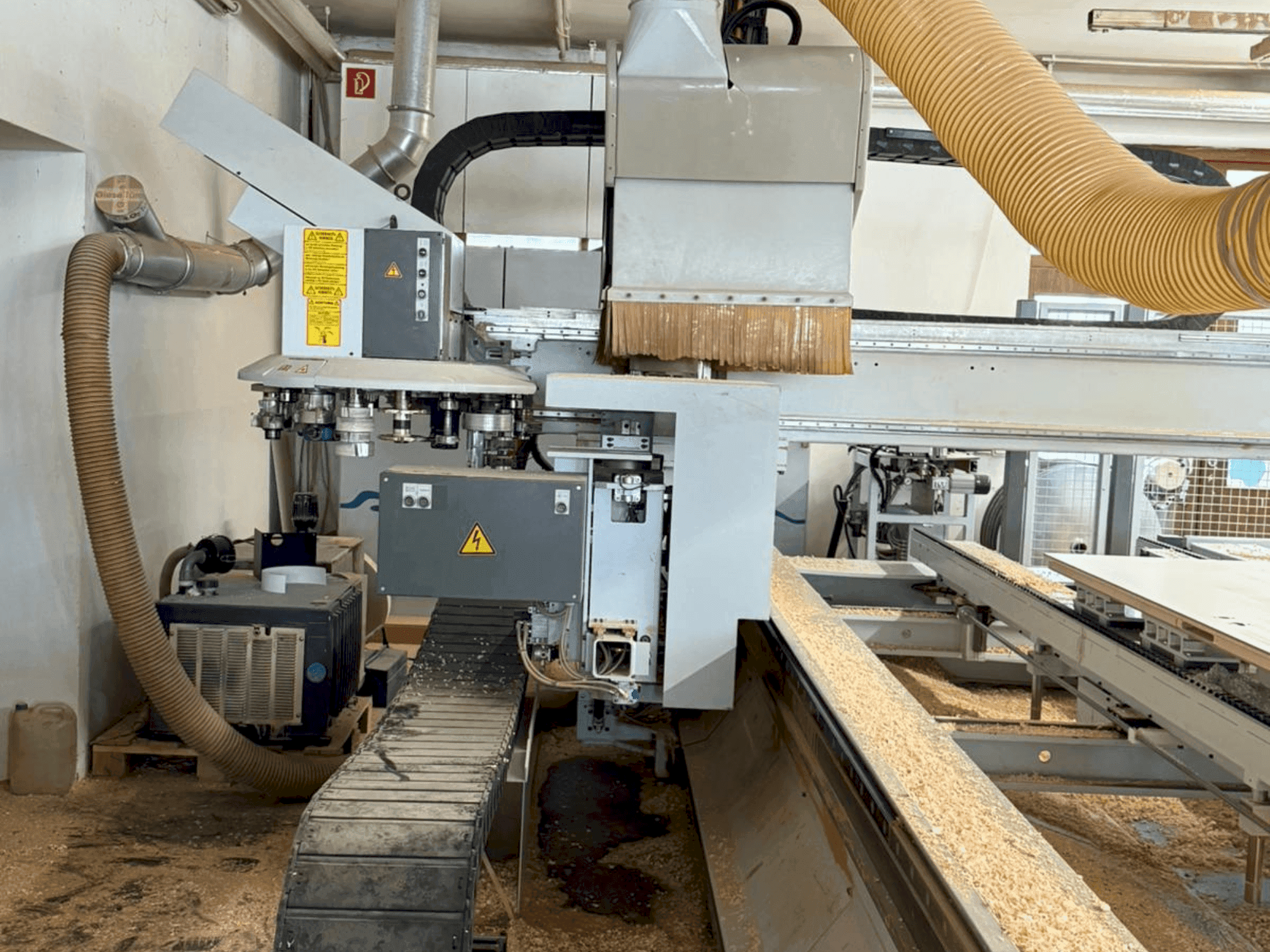

HOMAG - PROFI BAZ20/30/16/V/DDE-CNC-HOM-2003-00001

• Steuerung/Software: Homatic CNC-Steuerung; WOODWOP CNC-Programmiersystem; Postprozessor

• Kapazität der Werkstücke:

  • Länge 800-3000 mm; Breite 350-1400 mm; Dicke max. 70 mm mit Kante / 80 mm Fräsen

  • Friesbreite min. 120 mm; Gewicht max. 150 kg

• Tisch/Spannung:

  • Durchgehender Tisch (D-Tisch)

  • Längskonsole 1 fest; Längskonsole 2 manuell in der Y-Breite verstellbar

  • 8 Vakuumspanner 125 x 50 x 100 mm

  • Arbeitshöhe Unterkante Werkstück 950 mm

  • Einheit zum Verfahren der Vakuumspanner auf Geräteträger mit pneumatischer Verlängerungskonsole (max. 4 Spanner pro Längskonsole)

• Breitenverstellung (Längskonsole/D-Tisch): Servoantrieb, je Längskonsole

• Anschlagbolzen für Decklagenüberstand: Hebe-/Drehvorrichtung, max. 20 mm Decklage, Hub 110 mm, individuell wählbar, endlagenüberwacht (für manuelles Einlegen der Türen)

• Hauptspindel:

  • Drehzahl 1500-18000 U/min (VFD 15 kW), volle Nennleistung ab 12000 U/min

  • Werkzeugdurchmesser max. 180 mm (Fräsen) / 200 mm (Schleifen); Raumabsaugung für alle Werkzeuge/Aggregate

• Aggregateschnittstelle/C-Achse:

  • Pneumatische und schwenkbare Antriebsschnittstelle

  • C-Achse mit Torque-Antrieb und 3-Punkt-Abstützung

• Werkzeugwechsler:

  • 18-fach Scheibenwechsler für HSK F63; Werkzeuggewicht 6 kg; Werkzeuglänge max. 200 mm

  • Konfigurationen: 18 x Ø max. 130 mm; oder 9 x Ø max. 180 mm + 9 x Ø max. 70 mm; Schleifwerkzeuge Ø max. 200 mm

  • Wechsler anhebbar für mitfahrenden Pickup (linke Seite)

• Aggregate (für Werkzeugwechsler, wenn nicht anders angegeben):

  • Bohr-/Fräsaggregat, 4 Spindeln: ER25 bis Ø16 mm Schaft, Überstand max. 50 mm, Drehzahl max. 13500 U/min, unbegrenzt schwenkbar über C-Achse

  • Schlosskastenfräseinheit, 2 Spindeln D=16/20: gegenläufig, 12000 U/min, integriertes Ausblasen, unbegrenztes Schwenken über C-Achse

  • Schwenkbares Säge-/Bohraggregat: manuell 0-90°, Flansch Ø30 mm, TK Ø52 mm, vorbereitet für Kappsäge Ø max. 180 mm, Bohrfutter mit Weldon D=10 mm, Drehzahl max. 9000 U/min, C-Achse schwenkbar

  • Fräserhalter D=30 mit Späneführung: Dornlänge 45/80 mm, Späneleitblech über C-Achse gesteuert, Wechslerraum Ø 140 mm

  • Bündigfräsaggregat: simultan oben/unten, Kantenradius max. R12 mm, min. Außenradius ~R5 mm / Innenradius ~R30 mm bei 90°, Abtastung oben/unten/seitig, C-Achse unbegrenzt schwenkbar, Drehzahl max. 12000 U/min, Werkstückdicke max. 50 mm, min. Überstand ~35 mm, mit schmalen Tastschuhen

  • WPL-Messerkopf: Auslaufwinkel 5°, Ø 70 mm

• Verleim-/Kantenanleimeinrichtung:

  • Antriebsspindel/V für Verleimaggregate: rechts am Ausleger montiert; Querschlitten mit Y-Rücklaufsperre und Z-Ausfahrhub; Rücklaufsperre mit C-Achse und elektrischer/elektronischer Schnittstelle; eigene Z-Achse

  • Verleimteil 4 Seiten, 90 mm (für Hauptspindel): gerade Kanten mit direktem Leimauftrag; 1 Vorpresswalze + 1 pneumatische Nachpresswalze (programmierbar); Innenradius min. R40 bei 90°; Kantenhöhe max. 90 mm; Furnierstärke 0,4-1 mm; Falzdruckzone an der Hauptspindel mit Hotmelt-Reaktivierung

  • Kantenniederhalter, manuelle Einstellung

• Magazin/Aufnahme:

  • Aufnahmeraum am X-Support für auswechselbare Sondereinheit (z.B. motorisch schwenkbare Bearbeitungsspindel)

• Konnektivität: Ethernet-Netzwerkanschluss

Zusätzliche Ausstattung

• Späneförderband: Integrierte Späne-/Schrottentsorgung über Späneband unter Längstraversen

• Vakuumpumpe: 100/140 m³/h

• Externe Vorhackstation mit 3-stufiger Walze, automatisch:

  • Rollendrehtisch auf der Bedienseite; Rollen-Ø 800 mm

  • Kantenlänge min. 350 mm; Kantenhöhe max. 90 mm

  • Kantenrestlängenüberwachung mit Vorschubstop bei 2400 mm
