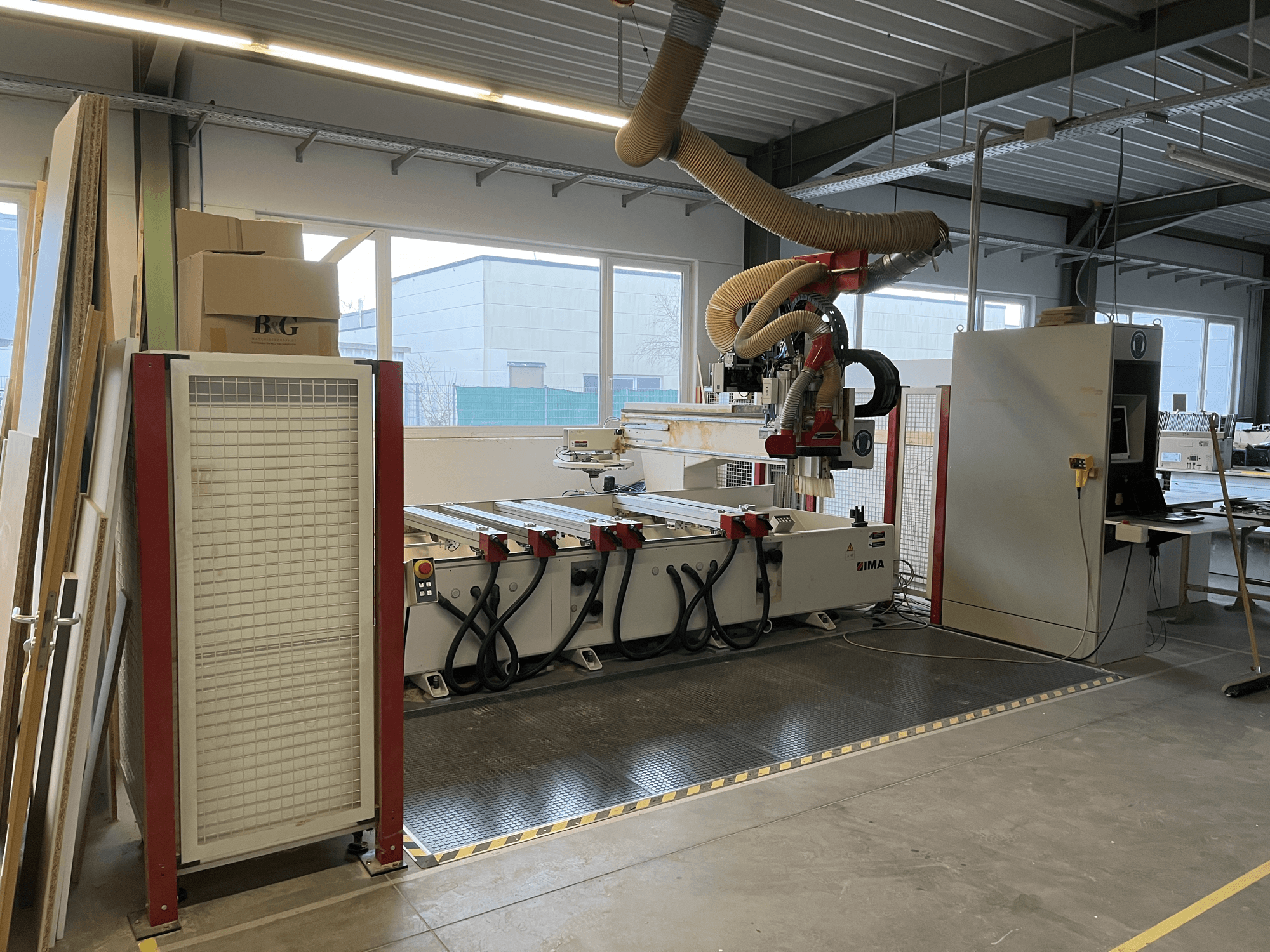

Dieses 4-Achsen CNC-Holzbearbeitungszentrum IMA BIMA 410 wurde im Jahr 2000 hergestellt. Es verfügt über einen Arbeitsbereich von 3000 mm in X und 1200 mm in Y, mit einer maximalen Spannhöhe von 100 mm. Die Maschine ist mit einem automatischen Zentralschmiersystem und AC-Servomotoren für einen präzisen Betrieb ausgestattet. Wenn Sie auf der Suche nach hochwertigen Holzbearbeitungsmöglichkeiten sind, sollten Sie die IMA BIMA 410 Maschine in Betracht ziehen, die wir zum Verkauf anbieten. Kontaktieren Sie uns für weitere Details.
Übersicht
- Hersteller: IMA
- jahr: 2000
- MODELL: BIMA 410
- anwendungstyp: CNC-Bearbeitung
- Standort: Deutschland
- maschinentyp: CNC-Holzbearbeitungszentrum
Technische Daten - IMA BIMA 410
Bewegung
- Anzahl der Achsen: 4
- X-Achsen-Verfahrweg: 3000 mm
- Y-Achsen-Verfahrweg: 1200 mm
Zusätzliche Informationen
Arbeitsbereich X: 3000 mm
Arbeitsbereich Y: 1200 mm
Max. Spannhöhe Z1: 100 mm
Max. Werkstückdicke Z2: je nach Ausstattung/Applikation
Tischhöhe: ca. 1000 mm
Pendelbetrieb X: 2 × 1400 mm
Freiraum Mitte X: 200 mm
Pendelbetrieb alternativ X: 2 × 900 mm
Freiraum Mitte alternativ X: 1200 mm
Gewicht der Maschine: ca. 6000 kg
Führungssystem: Präzisionslinearführungen gehärtet ca. 62 HRC
Zentralschmierung: automatisch für alle Hauptachsen und Kugelumlaufspindel
Antriebssystem: AC-Servomotoren mit Encoder
X/Y-Antrieb: Zahnstange und Ritzel
Z-Antrieb: Kugelumlaufspindel
Vorschubgeschwindigkeit: 40 m/min
Eilgang X/Y: 80 m/min
Eilgang Z: 25 m/min
Beschleunigung: 3 m/s²
Absauganschluss Hauptspindel: 300 mm
Absaugstutzen Bohrspindeln: 120 mm
Luftgeschwindigkeit: ca. 28 m/s
Luftmenge: ca. 7080 m³/h
Leistung der Vakuumpumpe: 100 m³/h
Druckluftanschluss: 1/2"
Luftdruck: 6 bar
Steuerspannung: 24 V DC
Anschlussleistung: ca. 24 kVA
Stromanschluss: 3/N/PE 400/230 V 50 Hz
Frequenzumrichter: 0-480 Hz
Umgebungstemperatur: +15 bis +35 °C
Steuerungssystem: IMATRONIC NT 231
Interpolation: linear alle Achsen, zirkulär 2,5D
Auflösung: 0,001 mm
Spindel: HSK F63
Werkzeugspannkraft: 11000 N
Max. Werkzeuggewicht: 6 kg
Drehzahlbereich: 1500-18000 U/min
Spindelleistung: 7,5 kW
Kühlung: wassergekühlt
CNC-Achse: 360° drehbar
Werkzeugmagazintyp: Plattenwechsler
Werkzeugpositionen: 18
Maximale Werkzeuglänge: 150 mm
Max. Werkzeugdurchmesser: 100 mm (150 mm mit freien сосед Positionen)
Max. Belastung: 60 kg
Motor der Sägeeinheit: 1,5 kW
Drehzahl der Säge: 5600 U/min
Sägeblattdurchmesser: max. 150 mm
Bohreinheit: 14 Spindeln
Spindelhub: 70 mm
Antrieb: 2,2 kW
Drehzahl: 3150 U/min
Bohrerdurchmesser max: 20 mm
Adapterkopf-Spindeln: 4
Drehzahl max: 6000 U/min
Bohrerdurchmesser max: 12 mm
Ausstattung des Tisches:
6 verstellbare Tragarme
12 Saugnäpfe 114 × 159 × 100 mm
6 Saugnäpfe 125 × 75 × 100 mm
Vakuumsystem: 2-Kreis-Spannsystem
Schaltschrankgröße: 2000 × 1800 × 600 mm
DEFEKT: Die Hauptspindel gibt den austauschbaren Bohrkopf nicht mehr frei
*Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
