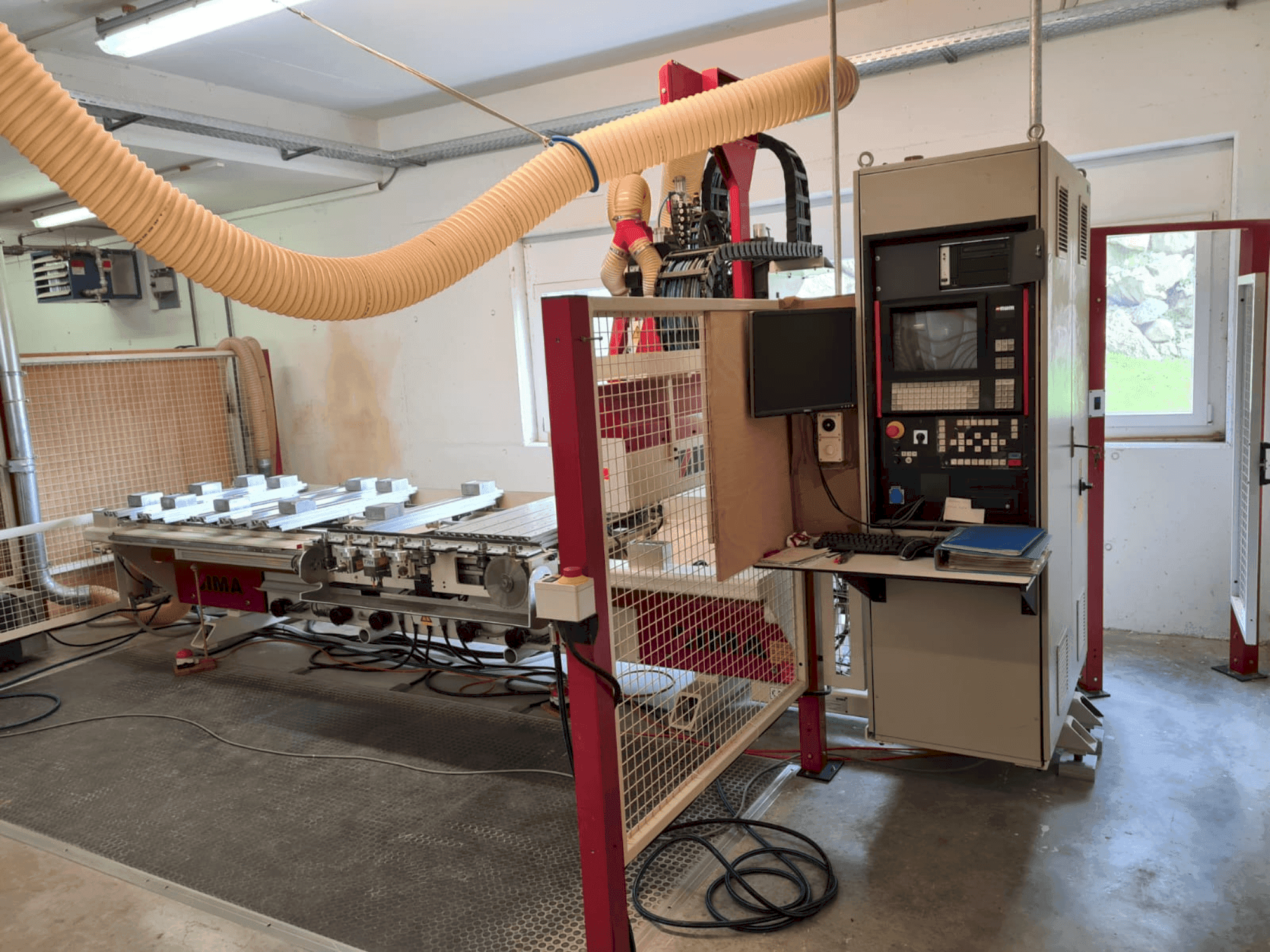

IMA - BIMA 310 120/300CH-CNC-IMA-1999-00001

Zusätzliche Ausrüstung

• 1 vertikale Bohreinheit in Y-Richtung
• 1 vertikale Bohreinheit in X-Richtung
• 1 Hauptspindel mit programmierbarer Drehrichtung
• 1 zentral integrierte CNC-Achse, 360 Grad drehbar
• 1 Adaptereinheit Säge, fixiert auf 90 Grad
• Durchmesser des Sägeblatts: 200 mm
• 1 Adaptereinheit horizontaler Bohr- und Fräskopf (Kreuzkopf)
• 1 Adaptereinheit Horizontalfräser (Planfräsen)
• 2x Adaptereinheiten für Scharnierbohrungen
• Enthält 1 neue Siemens-Vakuumpumpe + zahlreiches Zubehör

Maschinenvorteile

Technische Maschinenvorteile

• Max. Aufspannhöhe ab oberkante der saugplatte: z1 100 mm
• Arbeitshöhe: 950 mm
• Geschwindigkeit des bahnbetriebs: 20 m/min
• Beschleunigung: 5 m/s²
• Wechselfeldbereich ohne pendelbearbeitung: x 2 x 1400 mm
• Freier raum in der mitte: x 200 mm
• Mit pendelbearbeitung: x 2 x 900 mm
• Freier raum in der mitte: x 1200 mm
• Werkzeugvorschub: automatisch
• Vorschubkraft: 11000 n

Zusätzliche Informationen

Medien Absaugstandard: Anschluss für 200 mm, 120 mm, und 100 mm Durchmesser Geschwindigkeit der Absaugung: Ca. 28 m/sec Absaugvolumen: Ca. 3200 m³ pro Stunde 1 Vakuumpumpe 40 m³/h Druckluftzufuhr: Zentraler Anschluss für 1/2" mit Wartungseinheit. Luftdruck 6 bar konstant Elektrische Ausrüstung Elektroinstallation nach EN Schaltschrankabmessungen (HxBxT): 2000 mm / 1200 mm / 600 mm Sicherheits- und Schutzmaßnahmen gemäß CE-Vorschriften
