IBARMIA - ZV 40 L2200DE-MIL-IBA-2000-00001
Haben Sie weitere Fragen? Kontaktieren Sie uns!
Philipp Gubisch
+49 162 402 75 81
p.gubisch@gindumac.com
- GINDUMAC
- Produkte
- Werkzeugmaschinen
- ➤ Gebrauchte IBARMIA ZV 40 L2200 zu verkaufen | gindumac.com

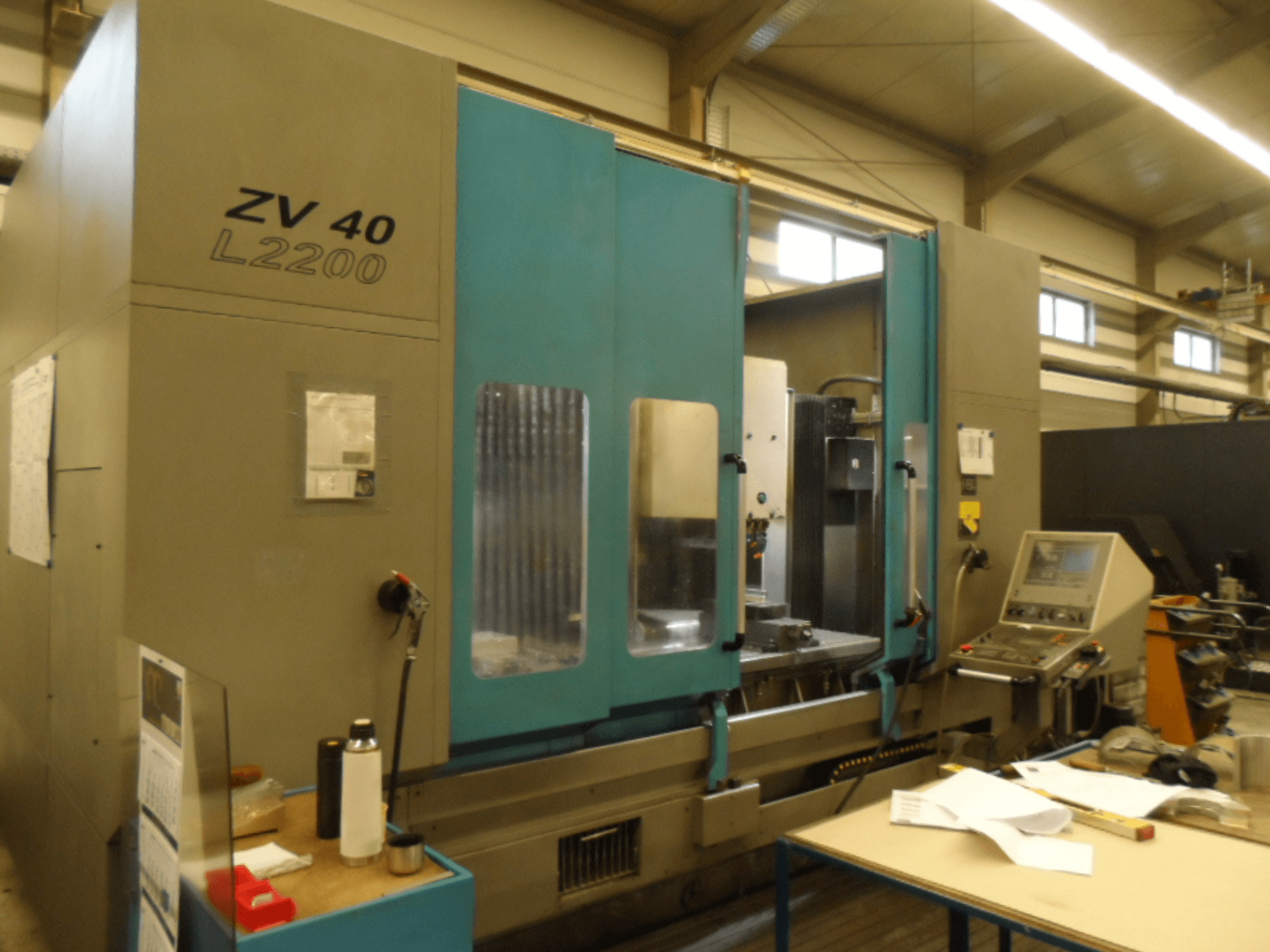

Dieses 3-Achsen IBARMIA ZV 40 L2200 Vertikal-Bearbeitungszentrum wurde im Jahr 2000 hergestellt. Es verfügt über einen X-Achsen-Verfahrweg von 2200 mm, einen Y-Achsen-Verfahrweg von 600 mm und einen Z-Achsen-Verfahrweg von 600 mm. Die Maschine hat eine maximale Tischtragfähigkeit von 2300 kg und eine Eilganggeschwindigkeit von 30 m/min. Wenn Sie auf der Suche nach hochwertigen Bearbeitungsmöglichkeiten sind, sollten Sie die IBARMIA ZV 40 L2200 Maschine in Betracht ziehen, die wir zum Verkauf anbieten. Kontaktieren Sie uns für weitere Details.
Übersicht
- Hersteller: IBARMIA
- jahr: 2000
- MODELL: ZV 40 L2200
- anwendungstyp: Fräsen
- Standort: Deutschland
- maschinentyp: Vertikal-Bearbeitungszentrum
- Marke Steuergerät:
Technische Daten - IBARMIA ZV 40 L2200
Maße
- Maschinengewicht: 12000 kg
- Tischlänge: 2600 mm
- Tischbelastung: 2300 kg
- Tischbreite: 650 mm
Bewegung
- Anzahl der Achsen: 3
- X-Achsen-Verfahrweg: 2200 mm
- Y-Achsen-Verfahrweg: 600 mm
Technische Spezifikation
- Max. Werkzeuggewicht: 10 kg
- Spindelleistung: 28 kW
- Spindeldrehzahl: 6000 RPM
Zusätzliche Informationen
- Verfahrweg der X-Achse bei 2-Stationen-Bearbeitung (Pendelbetrieb): 720 mm
- Verfahrweg Z-Achse (vertikal): 600 mm (Optional: 800 mm)
- Anzahl der T-Nuten: 5
- Größe der T-Nuten: 18 mm
- Abstand zwischen den T-Nuten: 125 mm
- Min./Max. Abstand Spindelnase zu Tisch: 200 / 800 mm (Optional: 1000 mm)
- Werkzeugaufnahme / Halter: SK40 - DIN 69871 (Optionen: HSK A-63 DIN 69893 oder HSK A-80 DIN 69893)
- Zugbolzen für SK-Werkzeughalter: DIN 69672
- Spannkraft der Werkzeugaufnahme (SK): 12000 N (Optionen: HSK A-63: 18000 N / HSK A-80: 28000 N)
- Innenlager-Durchmesser: 80 mm
- Max. Standard-Spindeldrehzahl: 6000 U/min (Optionen: 4000 / 8000 / 10000 U/min)
- Leistung des Hauptspindelmotors bei 100%: 28 kW (intermittierend: 38,5 kW)
- Konstante Leistung bei Standardkonfiguration ab: 1500 U/min
- Max. Drehmoment bei 100%: 178 Nm (intermittierend: 245 Nm)
- Vorschubkraft in X, Y, Z bei 100%: 13000 N (intermittierend: 15600 N)
- Eilganggeschwindigkeit in X, Y, Z: 30 m/min
- Max. Arbeitsvorschub in X, Y, Z: 10 m/min
- Positioniertoleranz Tp X(1000mm)-Y-Z: 0,015 mm
- Positionierstreuung Ps max.: 0,010 mm
- Messsystem in X-Y-Z: Lineare Glasmaßstäbe
- Fräsleistung in Stahl (St 60): 650 cm³/min
- Bohrleistung in Stahl (St 60): Ø 60 mm
- Gewindeschneidkapazität in Stahl (St 60): M-36
- Anzahl der Werkzeugplätze: 24 (Optionen: 40 - 52)
- Max. Werkzeuglänge: 300 mm
- Max. Werkzeuggewicht: 10 kg
- Max. Werkzeugdurchmesser (volles Magazin): 85 mm
- Max. Werkzeugdurchmesser (benachbarte Plätze frei): 125 mm
- Werkzeugverwaltung: Zufällig
- Werkzeugwechselzeit: 3.5 s
- Span-zu-Span-Werkzeugwechselzeit: 7 s
- Stellflächenbedarf: ca. 17 m²
- Fassungsvermögen Kühlmitteltank: 370 Liter
- Maschinenlänge (Maß A): 4200 mm
- Strukturlackierung (2 Farben): RAL grau 7037 / blau 5012
- Elektrischer Anschluss: 55 kW
- Betriebsspannung: 400 V / 50 Hz
- Druckluftanschluss: 6 bar
- Leistung Kühlmittelpumpe: 0,75 kW
- Serienmäßige Ausstattung: CE-Maschinenschutz, Späneförderer, Kühlmittelbehälter, lineare Glasmaßstäbe in den Achsen X/Y/Z, vertikale Innenverkleidung entlang der X-Achse, Arbeitsraumbeleuchtung, automatische Zentralschmierung, hydraulischer Gegengewichtsausgleich für den Spindelkopf, automatische pneumatische Spindelreinigung, mobiles Bedienpult, starres Gewindebohren (Gewindebohren ohne Ausgleichsfutter).
- Werkseitig verfügbare Optionen: Innere Kühlmittelzufuhr (IKZ), Vollverkleidung der Maschine, Trennwand für Pendelbetrieb, Teilapparate/Rundtische für 1 oder 2 zusätzliche Maschinenachsen, Werkzeugmesstaster, Digitalisierungssysteme, Werkzeugüberwachungssysteme, tragbares elektronisches Handrad
- je nach Anforderung müssten Teile in der Y-Achse ausgetauscht oder repariert werden
*Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
