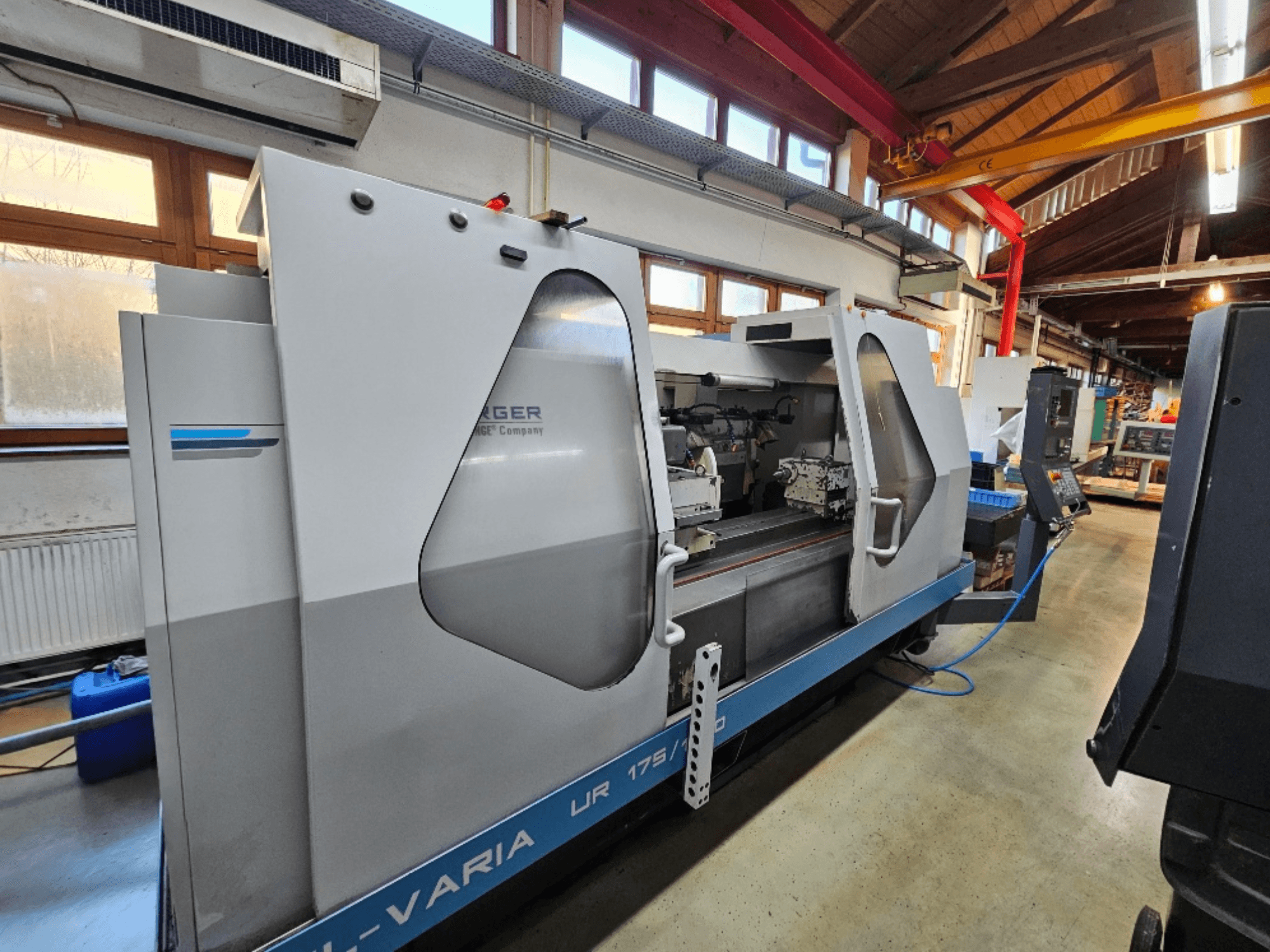

KELLENBERGER - Kel-VariaDE-GRI-KEL-1995-00001

• Kapazität: Spitzenhöhe 175 mm; zwischen Spitzen 1000 mm

• Ausstattung: Innenschleifeinrichtung; B-Achse schwenkbarer Schleifkopf

Schleifkopf und B-Achse

• Verfügbare Schleifköpfe: R, RS, UR

• R-Kopf schwenkbar: +30°

• RS/UR-Köpfe, Drehteilindexierung:

  • Manuelle Teilung: 180° bis -190°, 2,5°-Schritte

  • Automatische Indexierung: 180° bis -90° (oder -30°), 2,5°-Schritte

• B-Achse (RS/UR-Köpfe): Schwenkbereich +180° bis -190° (einige Varianten begrenzt auf etwa +30°); Auflösung 0,1"

Arbeitskopf

• Standard-Arbeitskopf (C-Achse): Schwenkbereich -30° bis +120°

  • Spindeldrehzahl: bis zu 600 U/min (stufenlos)

  • Aufnahmekegel: MK5; Reduzierhülse MK5/MK4

  • Adapterflansch: MK5 / DIN 55027 Größe 5

  • Drehmoment: 160 Nm

  • Max Werkstück zwischen Spitzen: 150 kg

• Arbeitskopf mit rotierender Spindel:

  • C-Achse schwenkbar: -30° bis +120°

  • Spindeldrehzahl: 5-500 U/min (stufenlos)

  • Aufnahmekegel: MK5

  • Drehmomentkapazität: 320 Nm (inkl. Spannvorrichtung)

  • Max Werkstück zwischen Spitzen: 220 kg

Reitstock

• Kegel: MK4

• Pinolenhub: 50 mm

• Mikro-Einstellung (Option): ±150 µm (±0,006 Zoll)

Schleifscheiben und Innenschleifen

• UR-Kopf:

  • Linke Scheibe max: 400 × 63 mm

  • Rechte Scheibe max (Option): 400 × 50 mm

  • Maximale Umfangsgeschwindigkeit: 32 m/s

• R-Kopf:

  • Rad max: 500 × 100 mm

  • Max. Umfangsgeschwindigkeit: 32 m/s mit 7,5 kW Motor; 45 m/s mit 9,2 kW Motor

• RS-Kopf:

  • Rad max: 500 × 80 mm

  • Max. Umfangsgeschwindigkeit: 32 m/s mit 7,5-kW-Motor; 45 m/s mit 9,2-kW-Motor

• Innenschleifen (Option/Gerät auf dieser Maschine):

  • Aufnahmebohrung für Hochleistungsspindeln (HJN): 80 mm

  • Aufnahmebohrung für Hochfrequenzspindeln (MFV): 120 mm

Achsen und Tische

• Z-Achse (unterer Tisch):

  • Max. Geschwindigkeit: 15 m/min

  • Auflösung: 0,1 µm

  • Verfahrweg (Version 1000 mm zwischen Spitzen): 1150 mm

• Oberer Tisch-Schwenkbereich (1000 mm zwischen Spitzen): 0 bis +9°

• X-Achse (Schleifschlitten):

  • Max. Verfahrweg: 320 mm

  • Maximale Geschwindigkeit: 7,5 m/min

  • Auflösung: 0,1 µm

Antriebsmotoren

• X-Achse Schlitten: 0,94 kW (2000 min-¹)

• Z-Achse Tisch: 0,94 kW (2000 min-¹)

• Indexierung / B-Achse: 0,63 kW (3000 min-¹)

• Schleifspindel UR: 4,4 kW @ 50 Hz (3000 min-¹) / 5,2 kW @ 60 Hz (3600 min-¹)

• Schleifspindel R/RS (7,5 kW Version): 7,5 kW @ 50 Hz (1500 min-¹) / 9 kW @ 60 Hz (1800 min-¹)

• Schleifspindel R/RS (9,2 kW Version): 9,2 kW @ 50 Hz (1500 min-¹) / 11 kW @ 60 Hz (1800 min-¹)

• Arbeitskopf (Standard & rotierend): 3,1 kW (3000 min-¹)

• Hydraulische Pumpe: 0,37/0,44 kW (1500/1800 min-¹)

• Hydrostatische Pumpe: 0,37/0,44 kW (1500/1800 min-¹)

Abmessungen, Gewicht, Hilfsmittel (1000 mm zwischen den Spitzen Version)

• Stellfläche (L × B): 3600 × 2000 mm

• Gewicht: netto 5000 kg; brutto 6000 kg

• Mindestluftdruck: 4 bar

• Geräuschemission: 70 dB(A)

Zusätzliche Ausstattung

• Bandfilter-Kühlmittelanlage
