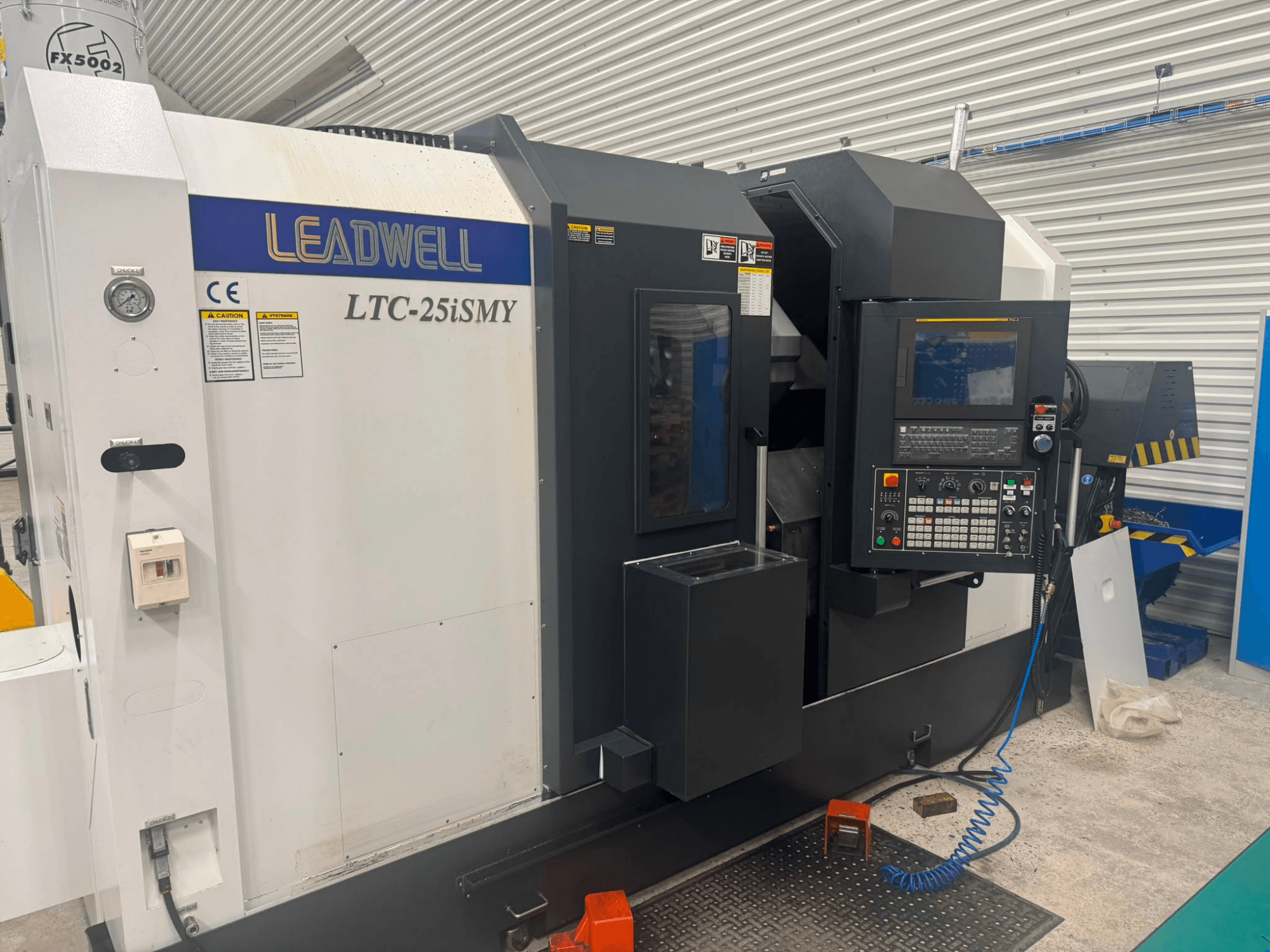

Leadwell - LTC-25iSMYSK-TUR-LEA-2025-00001

• Kapazitäten

  • Max. Drehdurchmesser über dem Bett: 590 mm

  • Max. Drehdurchmesser über der Querauflage: 590 mm

  • Max. Drehdurchmesser: 430 mm

  • Max. Drehlänge: 770 mm

  • Max. Stangendurchmesser: 78 mm

  • Max. Werkstückgewicht: 39 kg

• Achsen und Verfahrwege

  • Verfahrweg Z2 (Gegenspindel): 780 mm

  • Min. Positionierungsschritt der C1-Achse (Hauptspindel): 0,001

  • Min. Positionierungsschritt der C2-Achse (Gegenspindel): 0,001

• Hauptspindel

  • Spannfuttergröße: 254 mm

  • Spindelkonus: A2-8

  • Spindelbohrung: 89 mm

  • Spindelantrieb: Fanuc A P30/6000i

• Gegenspindel

  • Max. Drehzahl: 4000 U/min

  • Spannfuttergröße: 210 mm

  • Kegel: A2-6

  • Max. Stangendurchmesser: 66 mm

  • Leistung: 15 kW

  • Spindelantrieb: Fanuc A 12/7000i

• Revolver / Werkzeugausstattung (EWS-Werkzeugkopf)

  • Durchmesser des Spannsystems: BMT65

  • Anzahl der Positionen: 12

  • Max. Außenabmessungen des Werkzeugs: 25 x 25 mm

  • Max. innerer Werkzeugspann-Durchmesser (Gewindeschneiden): 40 mm

  • Werkzeugwechselzeit (benachbarte Werkzeuge): 0,8 s

  • Max. Werkzeugwechselzeit: 1,3 s

  • Max. Drehzahl der angetriebenen Werkzeuge (axial): 4000 U/min

  • Max. Drehzahl der angetriebenen Werkzeuge (radial): 4000 U/min

  • Antriebsleistung des Drehwerkzeugs: 4,5 kW

• Eilgänge

  • X: 15.000 mm/min

  • Z: 20.000 mm/min

  • Y: 7.500 mm/min

  • Z2 (Gegenspindel): 20.000 mm/min

• Steuerung

  • Fanuc 0iTF PLUS mit 15-Zoll-LCD, Manual Guide i, Ethernet

• Maschineneingangsleistung: 65 kVA

Zusatzausstattung

• Spannzangenspannung

• Hydraulikspannfutter 254/3 (10"), Stangen-Maximal-Ø 77 mm, 3500 U/min

• Renishaw HPMA-Werkzeugmesstaster (motorisierter Arm)

• Hochdruck-Kühlmittel 20 bar durch den Werkzeugkopf

• Werkstück-Abblasedüse oberhalb der Hauptspindel

• Werkstück-Abblasedüse oberhalb der Gegenspindel

• Kassetten-Späneförderer mit Spänebehälter

• Gegenspindel mit Spannfutter 203/3

• Werkstückentnahmeschaufel mit Behälter

• Vorbereitung/Schnittstelle für Stangenlader

• Signalleuchte (Maschinenstatusanzeige)

• Ölabscheider für Kühlmittelemulsion (aus der Schmiermittelabsaugung)

• 3 Stück Axialdrehvorrichtung BMT65

• 3 Stück Radialdrehvorrichtungen BMT65

• 4 Stück doppelseitige Halter für Außenbearbeitung BMT65

• 4 Stück doppelseitige Halter für das Innendrehen BMT65

• 1 Stück einseitiger Halter für das Innendrehen

• Filtermist-Absaugung FX5002
