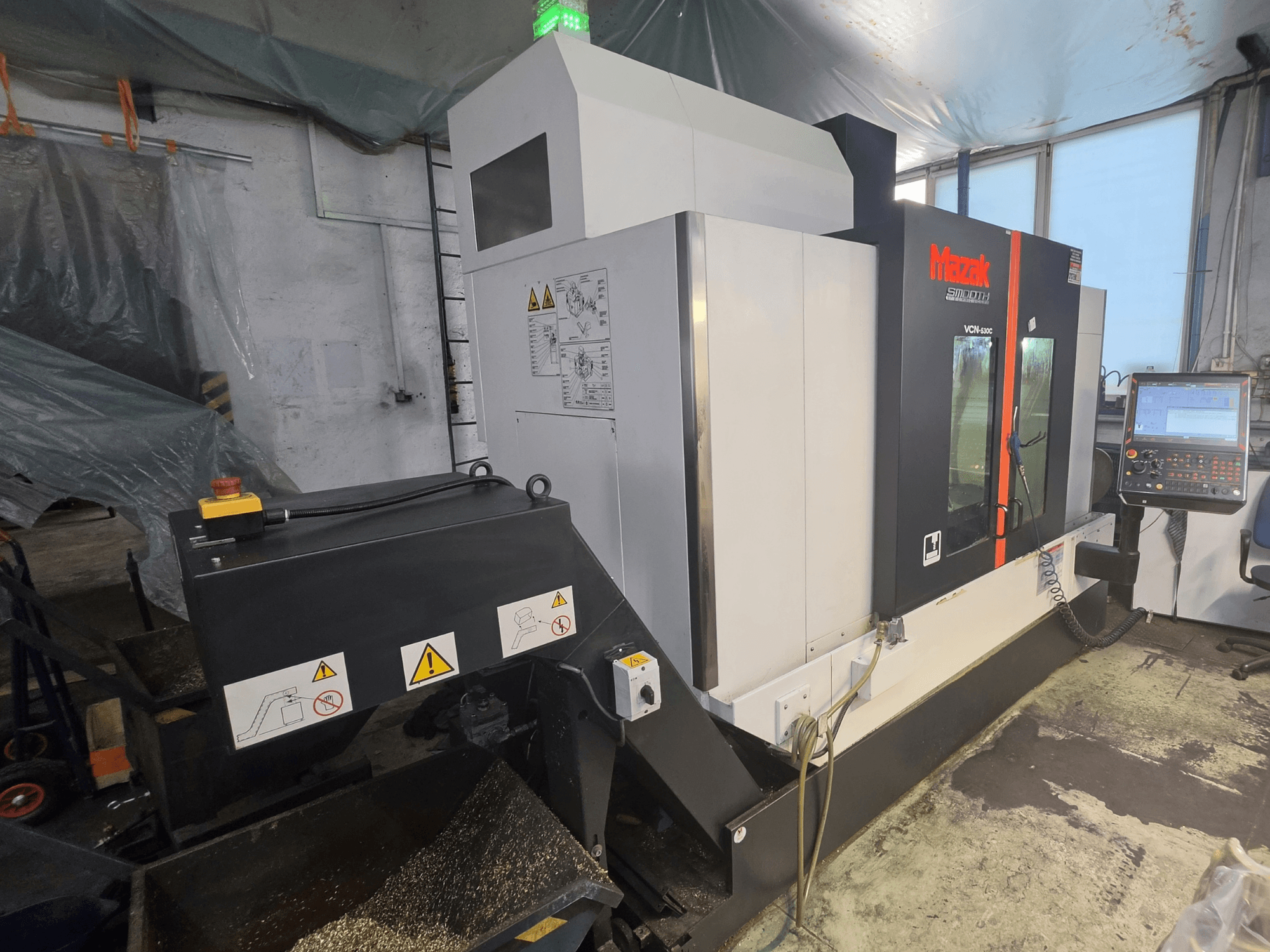

Mazak - MAZAK VCN-530CPL-MIL-MAZ-2020-00001

Arbeitsbereich und Verfahrwege

• Abstand zwischen Tisch und Spindelspitze: 150–660 mm

• Von der Säulenoberfläche bis zur Spindelmitte: 586 mm

Tisch

• Abmessungen: 1.300 × 550 mm

• T-Nuten: 5 × 18 mm; Teilung 100 mm

Spindel

• Antrieb: elektrisch schaltbar, zweistufig

• Spindellagerbohrung: 70 mm

• Beschleunigungszeit: 2,0 s

• Motorleistung: 18,5 kW (5 min) / 11 kW (40 % ED) / 7,5 kW (S1)

Vorschubgeschwindigkeiten

• Eilgang X/Y/Z: 42 m/min

• Schnittvorschub X/Y/Z: 1–42.000 mm/min

Automatischer Werkzeugwechsler

• Max. Werkzeugdurchmesser: 80 mm (benachbarte Werkzeuge) / 125 mm (benachbarte Fächer leer)

• Max. Werkzeuglänge: 350 mm (ab Messlinie)

• Werkzeugauswahl: MAZATROL-Zufallsspeicher, kürzester Weg

• Werkzeugwechselzeit: 1,3 s

Kühlmittel- und Spänemanagement

• Hochdruck-Kühlmittelzufuhr durch die Spindel: ca. 15 kgf/cm² (~14,7 bar)

• Kühlmitteltank: 250 L

• Kühlmittelspülung für Abdeckungen

• Manuelle Spülpistole

• Luftblasung für Werkstücke

• Vorbereitung für die Nebelabsaugung

Steuerungsfunktionen und Vorbereitung der Messung

• Synchrones Gewindeschneiden

• Maximale Programmgröße: 8 MB

• G00-Steigungskonstante (Optimierung der Eilgangbewegung)

• Vorbereitung für Renishaw OMP60-Werkstücktaster

Maschinenabmessungen

• Stellfläche: 2.880 × 3.102 mm

Zusatzausstattung

• Kitagawa NC-Drehtisch, Serie MR250 (Typ: MR250RAE13)

  • Herstellungsdatum: Oktober 2020

  • Gewicht: 85 kg

  • Mechanische Halterung für MR250 im Lieferumfang enthalten

• CROWTHER-Späneförderband mit Scharnierband auf der linken Seite

• Zusätzliche Arbeitsbereichsbeleuchtung

• Dreifarbiger LED-Signalturm

• Polnische Bedienungsanleitungen und Sicherheitsaufkleber
