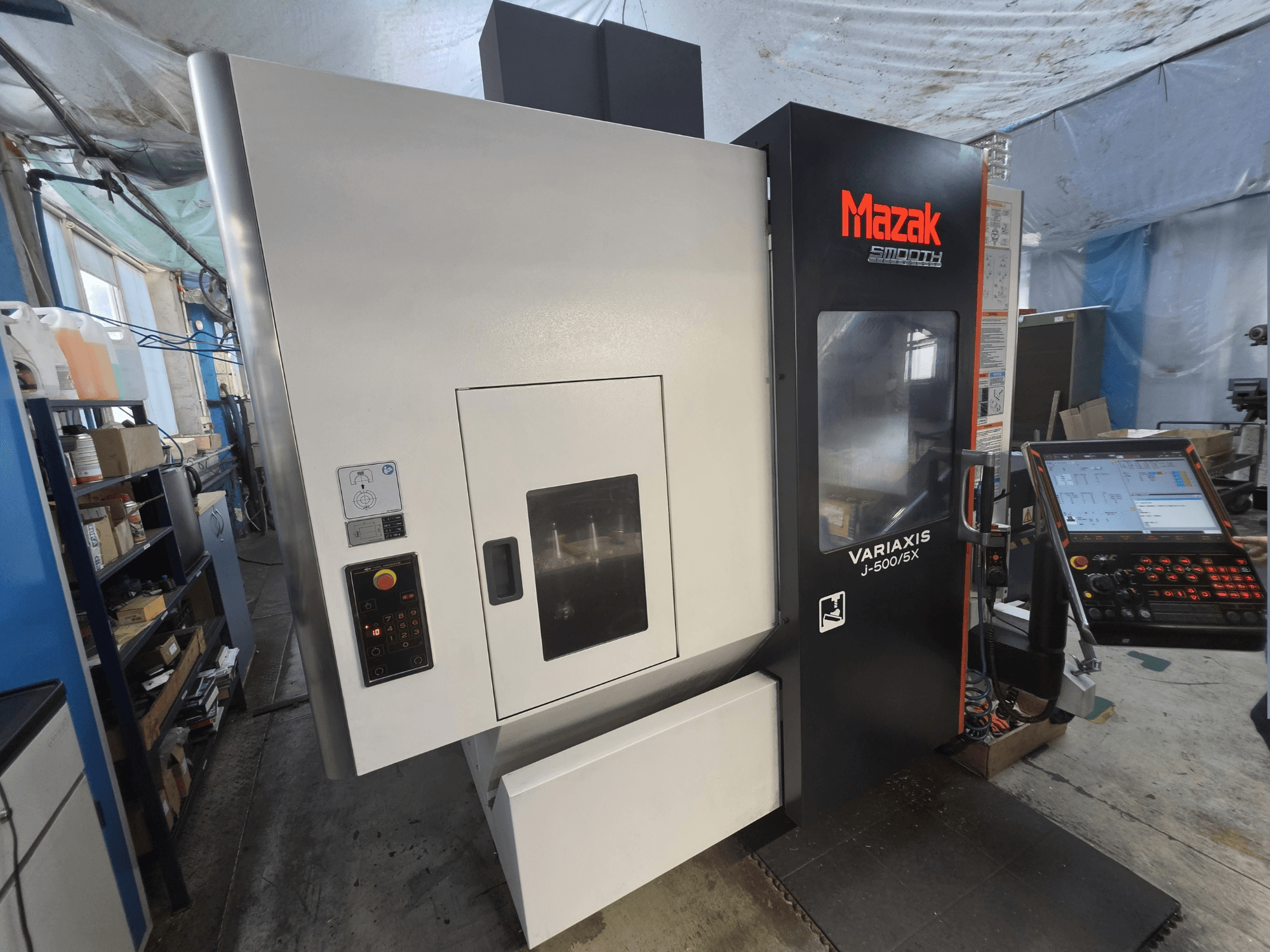

Mazak - VARIAXIS J-500/5XPL-MIL-MAZ-2022-00001

• CNC-Steuerung: MAZATROL SmoothX mit 19-Zoll-Farb-Touchscreen

Arbeitsbereich und Verfahrwege

• Neigung der A-Achse: -120° bis +30°

• C-Achsen-Drehung: ±360°

• Indexierungsschritt A/C-Achse: 0,0001°

• Eilgang X/Y/Z: 30.000 mm/min

• Max. Schnittvorschub X/Y/Z: 30.000 mm/min

• Indexierzeit der A-Achse: 0,6 s pro 90°

• Indexierzeit der C-Achse: 0,55 s pro 90° / 1,05 s pro 180°

Tisch und Freiräume

• Schwenk-/Drehtisch (A-/C-Achsen)

• Tischgröße: 500 × 400 mm

• Tisch mit T-Nuten (je nach endgültiger Konfiguration)

• Abstand von der Spindelspitze zur Tischoberfläche (Tisch horizontal): 50–560 mm

• Abstand von der Spindelspitze zur Tischmitte (Tisch vertikal): 40–550 mm

Spindel

• Spindelkühlung mit 16-Liter-Kühlöltank

• Programmierbare Spindelausrichtung in 1°-Schritten

Werkzeugmagazin und ATC

• Werkzeugwechselsystem (ATC) mit Rückholfunktion; digitale Magazinanzeige und externes Bedienfeld

• Werkzeugauswahl: feste Adressen mit automatischer Auswahl des kürzesten Weges

• Zugbolzen: Yamazaki ANSI

• Max. Werkzeuglänge: 300 mm

• Max. Werkzeugdurchmesser bei benachbarten Werkzeugen: 90 mm

• Max. Werkzeugdurchmesser bei leeren benachbarten Taschen: 130 mm

• Span-zu-Span-Zeit: 6,20 s

Messen und Abtasten

• Renishaw RMP600 Funk-Werkstücktaster

• MAZA-CHECK-System

• Automatische Werkzeuglängenmessung und Werkzeugbrucherkennung

• Automatische Werkzeuglängenmessung G37

• Absolutes Positioniersystem

Kühlmittel- und Spänemanagement

• Hochdruck-Kühlmittelzufuhr durch das Werkzeug: ca. 15 kgf/cm² (≈14,7 bar), ca. 35 l/min

• Kühlmitteltank: 300 L

• Kühlmittel-Spülsystem und manuelle Spülpistole

• Kühlung für X/Y/Z-Kugelumlaufspindeln

• Luftblasvorrichtung für Werkstücke

Steuerung und Software

• MAZATROL SmoothX CNC

• EIA/ISO-Programmierpaket

• Simultane 5-Achsen-Steuerung

• Zusätzliches 5-Achsen-Bearbeitungspaket für SmoothX

• 3D-Koordinatenrotation

• Gleichmäßiges synchrones Gewindeschneiden

• G00-Steigungskonstante (Eilgangoptimierung)

• Sanfter Neustart

• Geneigte Bearbeitungsebene

• Inverser Zeitvorschub

• Erweiterte Werkstückversätze: 300 Paare

• Variable Makros: 600 Variablen

• Hochgeschwindigkeitsbearbeitung und Glättung

• Geometrische Kompensation für Drehachsen

• Schnittstellen: USB, LAN, SD-Karte

Konstruktion, Sicherheit und weitere Merkmale

• Elektronisches Handrad

• Dreifarbiger Signalturm

• Automatisches Ein- und Ausschalten sowie Aufwärmen der Maschine

• Linearführungen mit Rollen

• Vollständige Einhausung mit oberer Abdeckung; verriegelte Bedienertür

• Arbeitsbereichsbeleuchtung

• Intelligenter Sicherheitsschutz (ISS)

• CE-Kennzeichnung

Zusatzausstattung

• CROWTHER-Späneförderband mit rechtsseitigem Scharnier (für die Stahlbearbeitung)

• Nebelabsauganlage GX500 mit Absaugvorbereitung

• Netztransformator für den europäischen Markt

• Maschinen-Montagesatz

• Polnische Bedienungsanleitungen und Sicherheitsaufkleber
