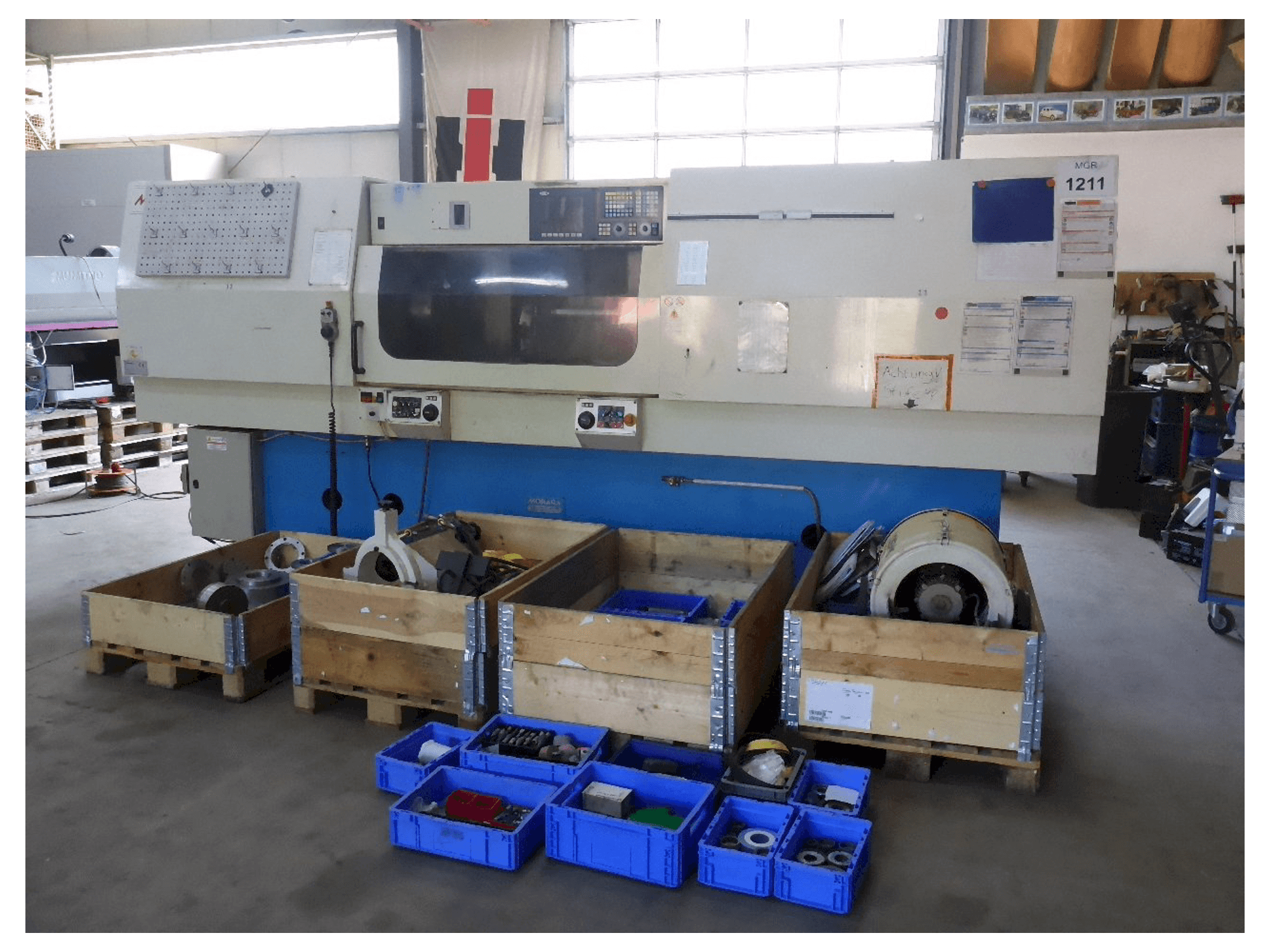

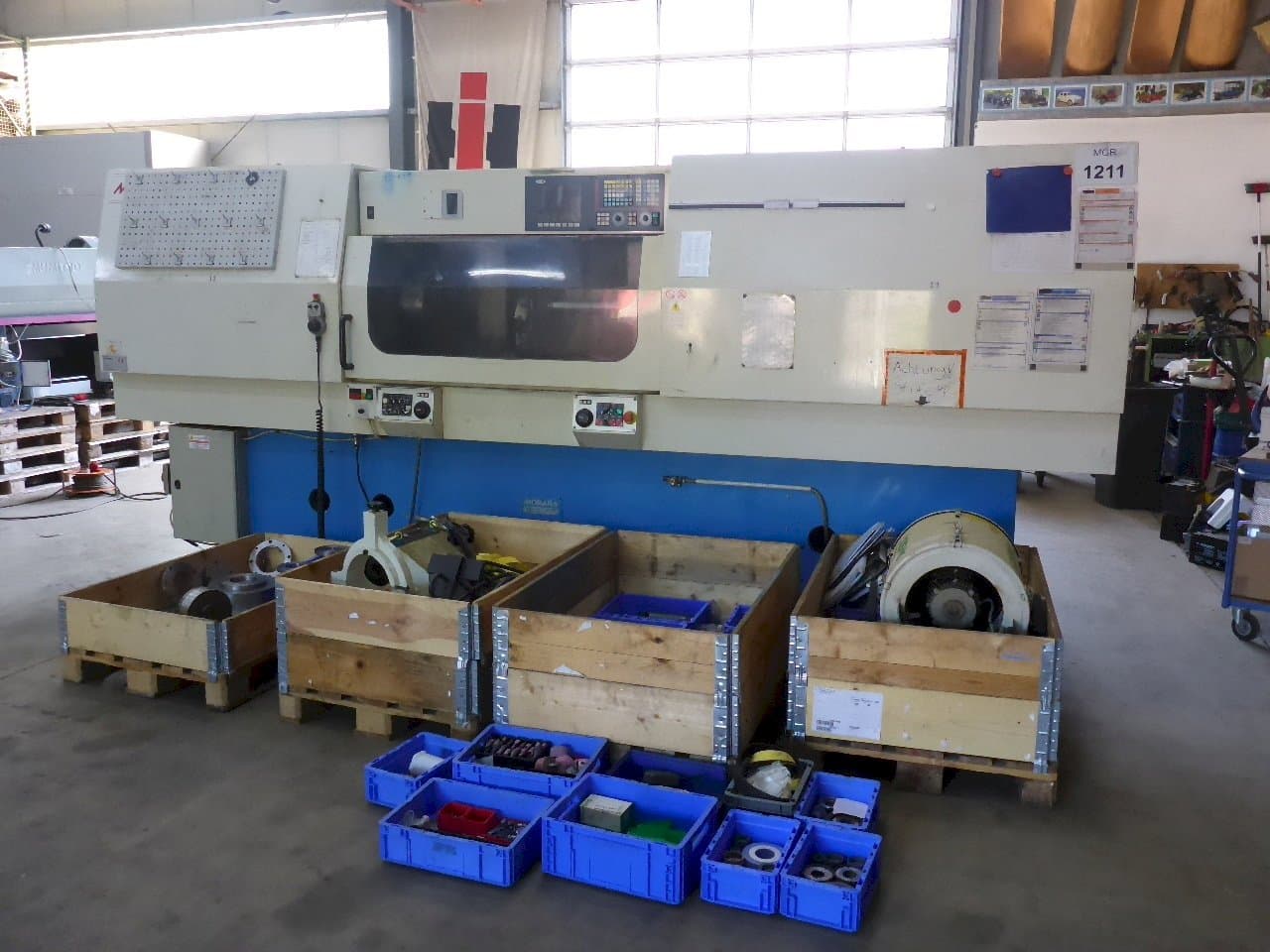

MORARA - Heavy Quick I/E 1000 CNCDE-GRI-MOR-2004-00001

Maschinenvorteile

Qualitative Maschinenvorteile

• Größter verstellwinkel 200 grad, kleinste winkelteilung 1. 5 grad, verriegelung/freigabe - hydraulisch, auflösung 0. 001 grad.
• Innenschleifspindelstock: spindeltyp - standard-riemenantrieb. Außendurchmesser der spindel max. 100 mm.
• Steuerung - digitaler encoder. Kugelumlaufspindel 40x5mm, steuerung - digitaler drehgeber. Kugelumlaufspindel 50x5mm. Obere tabelle einstellung 0 bis 4 grad.
• Werkstückspindelstock: innenkegel mk6.
• Zentrierkegel außen asa 11. Freiraum durchmesser 30mm.
• Drehung auf der basis 15 grad.
• Drehmoment der spindel 180 nm.
• Reitstock: montagekegel mk5. Durchmesser der spindel 80mm. Öffnungshub 70mm. Zylindrische korrektur +/- 0. 10mm.

Technische Maschinenvorteile

• Achsabstand 1030 mm.
• Maximale schleiflänge 1000 mm
• Maximaler schleifbarer außendurchmesser 600 mm.
• Maximaler schleifinnendurchmesser 400 mm.
• Maximales gewicht zwischen den zentren 700 kg.
• Äußerer schleifscheibenschaft: spindeltyp - auf präzisionskugellager.
• Rad (durchmesser, breite, bohrung) 508x80x203. 2mm.
• Umfangsgeschwindigkeit des rades m/s 45.
• Leistung des scheibenläufermotors kw 7,5.
• Orientierung - motorisiert.
