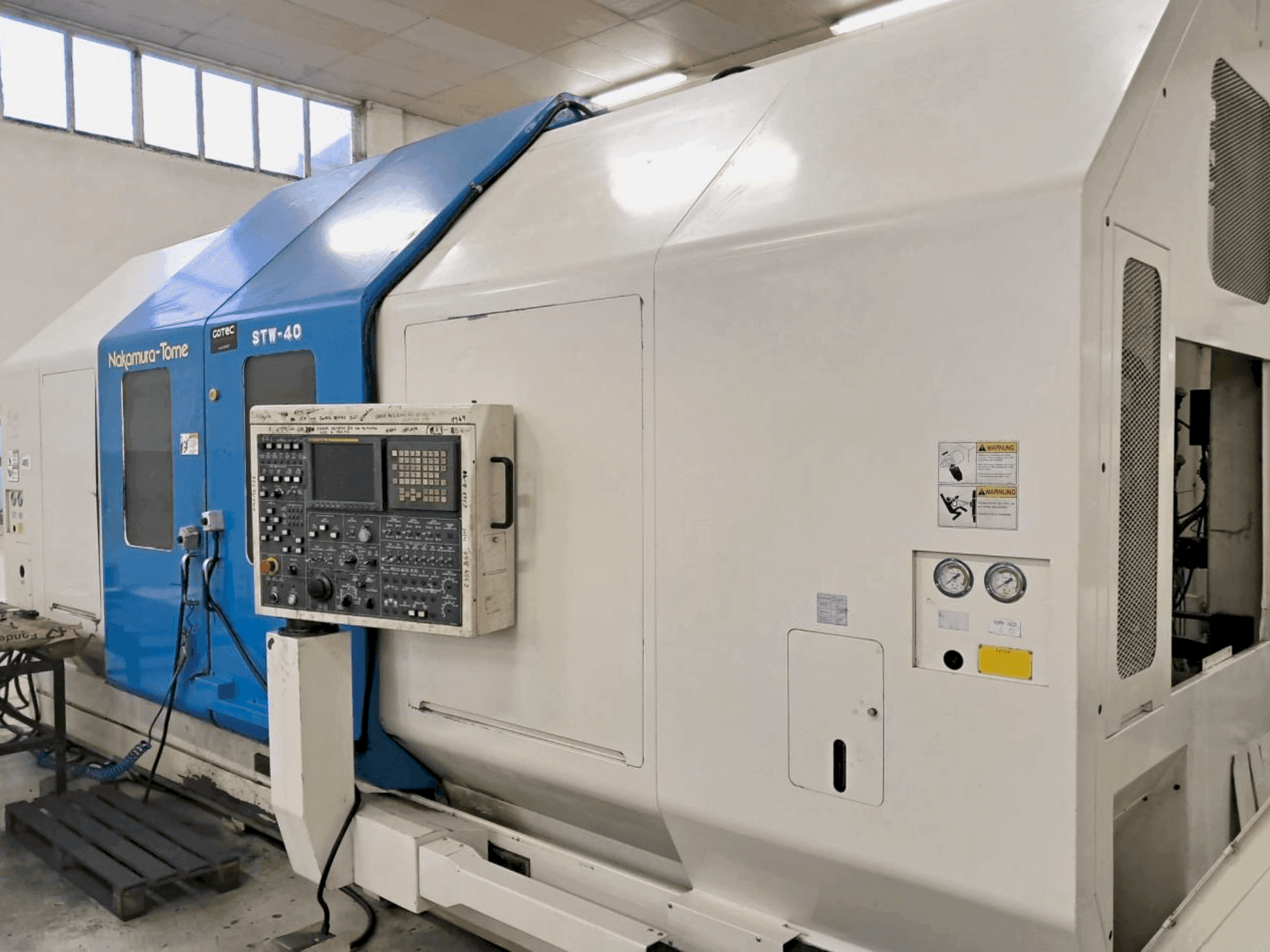

NAKAMURA-TOME - STW-40PT-TUR-NAK-2000-00001

Zusätzliche Ausrüstung

• 12000 U/min für obere WZG-Spindel mit 11/7,5 kW Antriebsleistung und 79/47 Nm Drehmoment
• 80-fache WZG-Zeitschrift
• Automatisches An- und Abschalten der Maschine mit Aufwärmprogrammfunktion
• WZG-Bruchkontrolle mit Abtastfahne für obere WZG-Spindel
• 2 HD - Brinkmann-Pumpen für obere WZG-Spindel und unteren Revolver (Pumpenleistung = 45 Liter pro Minute)
• Scharnierband-Späneförderer mit Auswurf nach rechts

Maschinenvorteile

Technische Maschinenvorteile

• Maximaler drehdurchmesser der oberen wzg-spindel: 570 mm // max. Drehdurchmesser revolver unten links und rechts: 400 mm
• Standard-drehdurchmesser: 300 mm
• Maximale drehlänge revolverboden links und rechts: 500 mm
• Maximale drehlänge obere wzg-spindel: 1550 mm
• Abstand zwischen den spindelnasen: 1900 mm
• Abstand zwischen 2 3-backen-futtern: 1500 mm
• Leistungsbedarf: gesamtanschlusswert von 160 kva
• Luftverbrauch: ca. 500 liter pro minute
• C1 + c2: 400 u/min
• B-achse: 12,5 u/min

Zusätzliche Informationen

Linke/rechte Spindel: Antriebsleistung und Drehmoment: 22/15 kW Drehmomente: 500/794 Nm Spindeldrehzahl: 30-3500 U/min Spindelnase: A1-8 Innendurchmesser im vorderen Lager: 130 mm Spindelbohrung: 85 mm Maximale Stangenkapazität: 71 mm Maximale Größe des Spannfutters: 315 mm C - Achsen 3 Achsen simultan: X, Z, C Einschaltzeit: 0,5 sec Eilganggeschwindigkeit: 400 U/min (144000 °/min) Vorschubgeschwindigkeit: 1 - 4800 °/min Teilungsgenauigkeit: 0,011° (30 Winkelsekunden) Wiederholbarkeit: ± 0,006° (± 20 Winkelsekunden) Drehmoment der Spindelscheibenbremse: 25 kgfm Fräsen und Bphr-Antrieb für obere WZG-Spindel: CAPTO-C6 Antriebsleistung: 15/11 kW ab 800 U/min Motordrehzahl: 60 bis 6000 U/min Drehmomente: WeldonS, 10, 12, 14, 16, 20, 25 Spannvorrichtungen angebrachte Werkzeuge: ER-25/ER-32 Spannzangenfutter
