SCHMID - SE 368DE-MIL-SCH-2019-00002

Name: SCHMID SE 368
Brand: SCHMID
SKU: DE-MIL-SCH-2019-00002
Price: 690000 EUR
Availability: InStock

690.000 €

GINDUMAC Preis

(Ex works)

Erhalten Sie ein offizielles Angebot

Maschine besichtigen

gegenangebot abgeben

PDF Herunterladen

Haben Sie weitere Fragen? Kontaktieren Sie uns!

Philipp Gubisch

+49 162 402 75 81

p.gubisch@gindumac.com

Über Whatsapp kontaktieren

GINDUMAC
Produkte
Werkzeugmaschinen
➤ Gebrauchte SCHMID SE 368 zu verkaufen | gindumac.com

In Originalsprache anzeigen

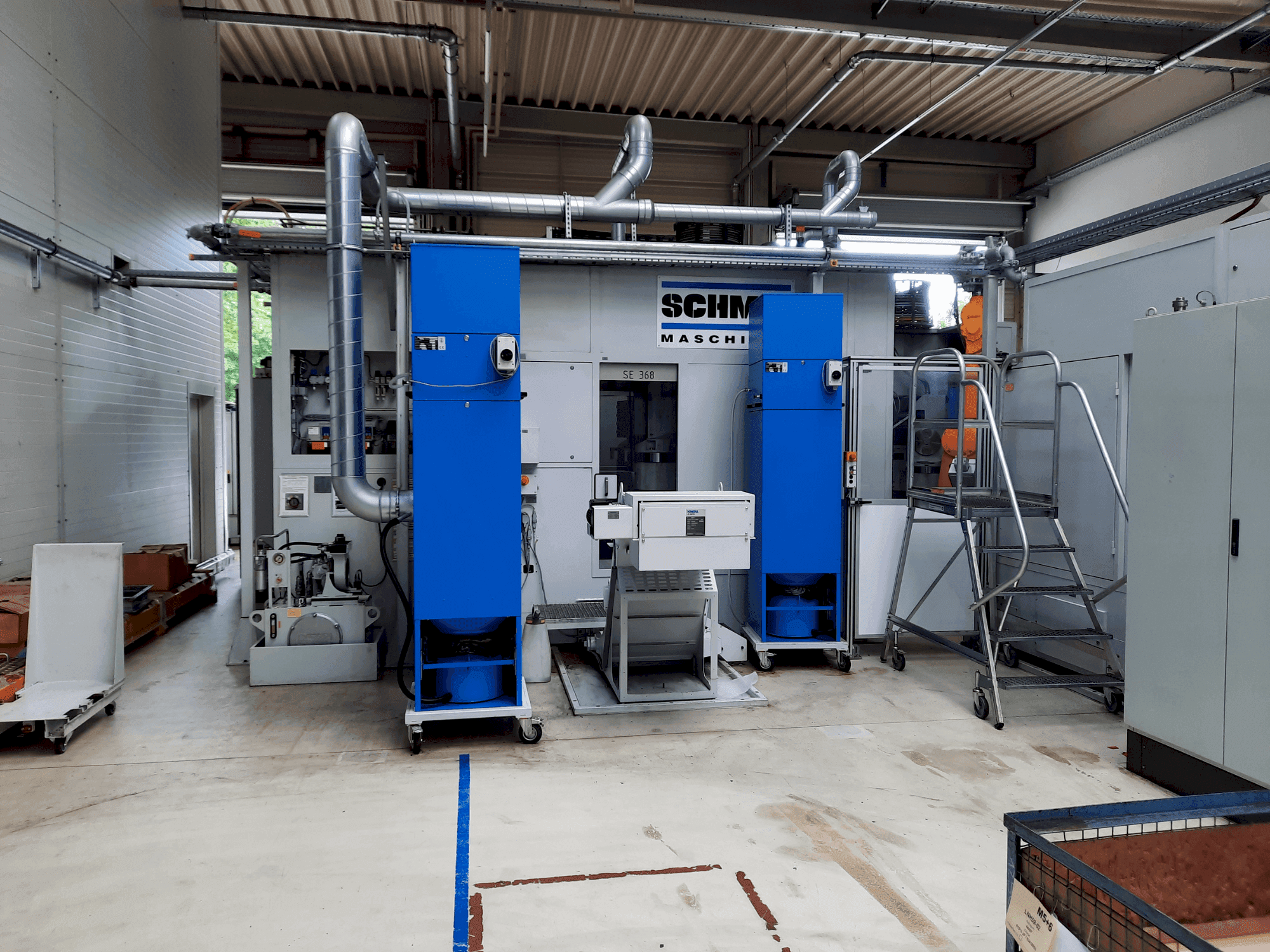

Dieses 5-Achs-Horizontal-Bearbeitungszentrum SCHMID SE 368 wurde im Jahr 2019 hergestellt. Es verfügt über eine Siemens Sinumerik 840 D SL Steuerung, Eilgänge von 75/40/90 m/min in X/Y/Z und einen Wechseltisch. Ausgestattet ist sie mit zwei NC-Dreh-Schwenkeinheiten, einem 30-fachen Werkzeugwechsler und einem HSK-A63-Werkzeughalter. Die maximale Drehzahl beträgt 10.000 U/min. Inklusive Späneförderer und Rückkühlanlage. Eine gute Gelegenheit, dieses horizontale Bearbeitungszentrum SCHMID SE 368 zu kaufen. Kontaktieren Sie uns für weitere Details zu diesem Horizontal-Bearbeitungszentrum.

Übersicht

Hersteller: SCHMID
jahr: 2019
MODELL: SE 368
anwendungstyp: Fräsen
Standort: Deutschland
maschinentyp: Horizontal-Bearbeitungszentrum
Marke Steuergerät: SIEMENS

Technische Daten - SCHMID SE 368

Allgemeine Angaben

Gewicht: 21000 kg

Steuergerät

Modell: Sinumerik 840 D SL
Hersteller: SIEMENS

Hauptantrieb

Spindelanzahl: 2
Drehzahlbereich Spindel: 50 - 24000 rpm 1/MIN
Werkzeugaufnahme: HSK-A63

Bewegung

X-Achse Bewegung: 400 mm
X-Achse Eilgang: 75 m/min
Y-Achse Bewegung: 450 mm
Y-Achse Eilgang: 40 m/min
Z-Achse Bewegung: 550 mm
Z-Achse Eilgang: 90 m/min

Werkzeugplätze

Max. Durchmesser der Werkzeuge: 75 mm

Zusätzliche Informationen

Zusätzliche Ausrüstung

Doppelte Spindel
Shuttle-Tisch
2x 2 NC-Dreh-Schwenkeinheiten
Schaltschrank-System
Späneförderer Knoll 600K-1 2019
Hydraulische Einheit
Filteranlage
Rückkühlanlage Lahntechnik KOF1803-100 2020
Anzahl der Werkzeugmagazinplätze: 2x 30
Rundtisch (NC / hydraulische Klemmung) : n x 360o, vertikale Achse,

Maschinenvorteile

Technische Maschinenvorteile

Ibag drehstrom-hauptantrieb : s1-100% 40 kw / s6-40% 52 kw
Eckdaten der arbeitsspindel kw s1 : 3 12 29 40 40
Spindeldrehzahlen ca. 1/min : 1. 000 5. 000 10. 000 20. 000 24. 000
Drehmoment ca. Nm : 27 27 27 19 17
Werkzeugdurchmesser mit freien nachbarpositionen : 125 mm
Schwenktisch (nc / hydraulische indexierung) : vertikale achse, 0° - 180°, max. Drehwinkel in verbindung mit 5. Achse : +/- 150°
Rundtischdurchmesser : 400 mm, rundtisch (horizontale achsen u1-u2/ v1-v2), rundtisch (nc / hydraulische klemmung) : n x 360o, vertikale achse, rundtischdurchmesser : 330 mm
Palettenspannung : 2 nullpunktspannmodule/tisch
Positionsmesssysteme : absolute positionsmesssysteme
Positionstoleranz x - y - z : 0. 008 mm (vdi/dgq 3441)

Zusätzliche Informationen

Maschine noch unter Strom

*Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
