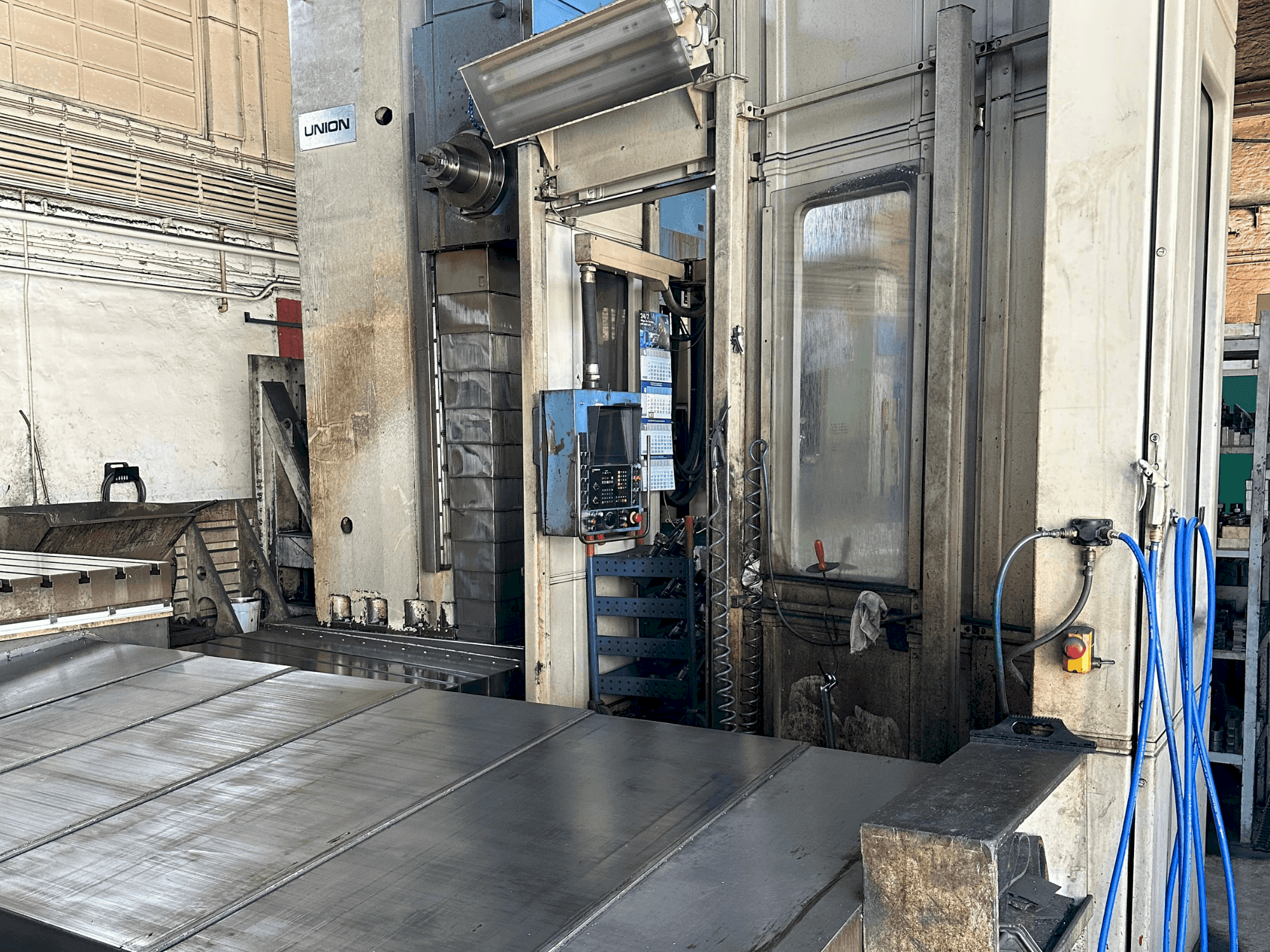

UNION - BFK 150/2DE-MIL-UNI-1991-00001

Zusätzliche Informationen

Verfahrwege: Vertikale Bewegung des Spindelkopfes (Y-Achse): 1600 mm (2000). Längsverschiebung des Ständers (Z-Achse): 1000 mm (1600). Bewegung der Bohrspindel (W-Achse): 700 mm. Vorschubgeschwindigkeiten: Kontinuierlicher Vorschub für Y- und Z-Achse: 1 bis 7099 mm/min. Spindel: Werkzeugspannkraft: 25000 N. Maximaler Bohrdurchmesser: 500 mm. Elektrisches System: Netzspannung: 380 VAC ± 10% (andere Spannungen sind möglich). Frequenz: 50 Hz ± 2%. Anschlussleistung: BFK-Größe 130: 80 kW. BFK-Baugröße 150: 100 kW. Primäre Absicherung: 200 A (bei 380 VAC). Hydraulisches System: Beinhaltet die komplette Druckstromerzeugung, -aufbereitung und -verteilung. Sie ist in einer separaten Hydraulikeinheit mit Speicherstation untergebracht. Aufspannfläche: 1250 x 1600 mm. 1600 x 2000 mm. Max. Spannlast: Gleichmäßige Lastverteilung: 8000 kg bzw. 12500 kg. Ungleichmäßige Lastverteilung (auf der Hälfte der Tischfläche): 4000 kg bzw. 6000 kg. Max. Massenträgheitsmoment: 3000 kgm² und 7000 kgm². Max. Belastungsdrehmoment: 19000 N und 35000 N bei verriegeltem Spanntisch. Vorschub und Eilgang: Kontinuierlicher Vorschub (X-Achse): 1 bis 7099 mm/min. Eilgang (X-Achse): 7100 mm/min. Interpolation: Linear und zirkular. 3D-Interpolation. Spiralförmige Interpolation. Zylinder-Interpolation. Programmierung: Eingabegenauigkeit: 0,001 mm für lineare Achsen und 0,001° für rotierende Achsen. Zentraler Programmspeicher: 3100 NC-Sätze. Zusätzliche Merkmale: Werkzeugkorrektur für 99 Paare (Länge und Radius). 8 Bearbeitungszyklen und 200 freie Unterprogramme. Programmsimulation und E/A parallel zur Bearbeitung. Umfangreiches Diagnosesystem für Service und Fehlersuche.
