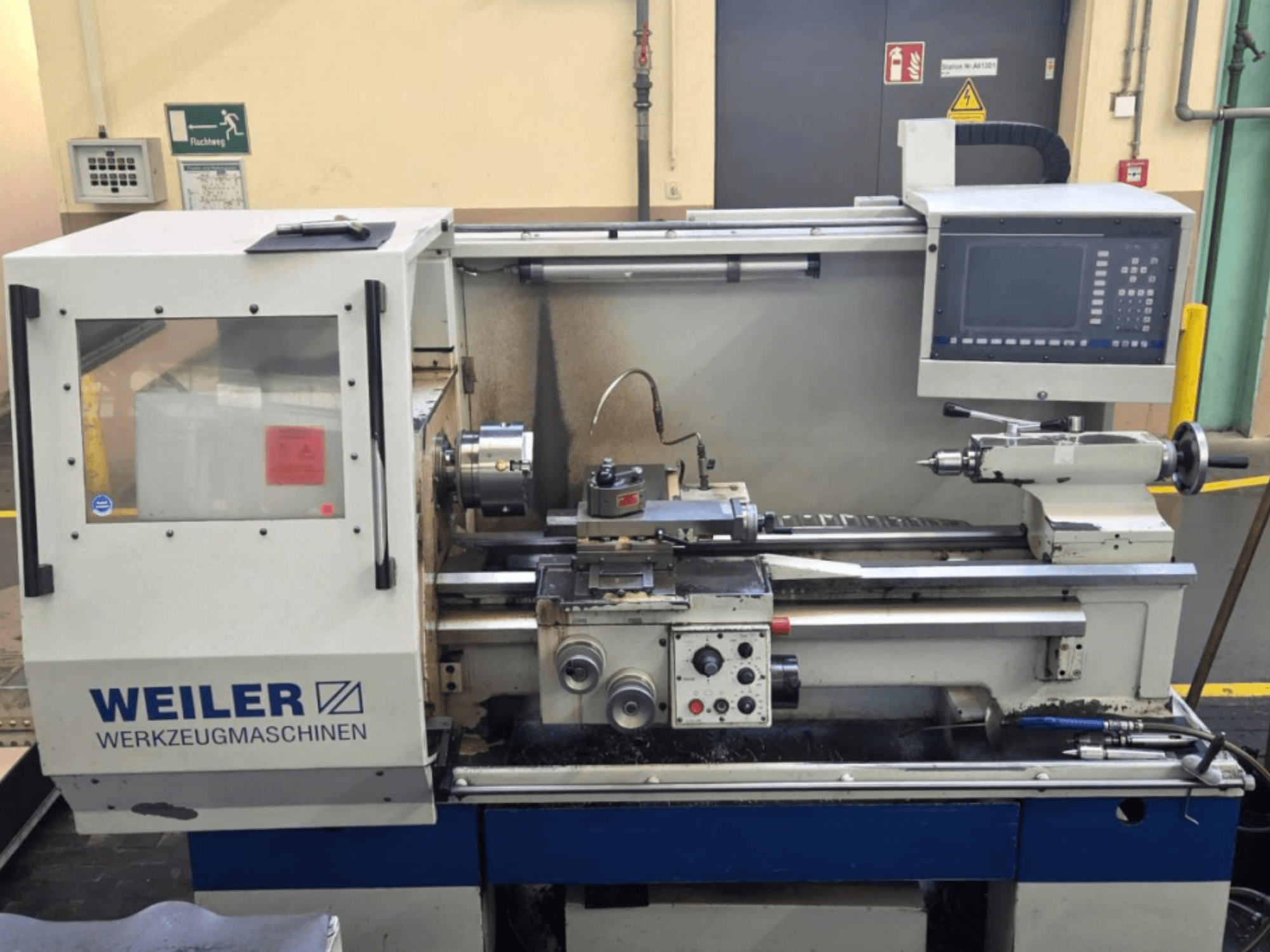

Horizontaldrehmaschine, Baujahr 1999. Diese Weiler E35 D verfügt über eine Siemens Sinumerik 810D-Steuerung mit Weiler D1-Anwendersoftware und einem 12,1-Zoll-TFT-Farb-Flachbildschirm. Sie umfasst eine Kühlmitteleinheit mit einer Durchflussrate von 30 l/min sowie einen Werkzeughalter für den Schnellwechsel. Wenn Sie auf der Suche nach hochwertigen Drehkapazitäten sind, sollten Sie die von uns zum Verkauf angebotene Weiler E35 D in Betracht ziehen. Kontaktieren Sie uns für weitere Details.
Übersicht
- Hersteller: Weiler
- jahr: 1999
- MODELL: E35 D
- Produktionsstunden: 59343
- anwendungstyp: Drehen
- Standort: Deutschland
- maschinentyp: Horizontal-Drehmaschine
- Marke Steuergerät: SIEMENS
Technische Daten - Weiler E35 D
Steuerung
- Steuerungshersteller: SIEMENS
- Steuerungsmodell: Sinumerik 810D
Maße
- Maschinenhöhe: 1700 mm
- Maschinenlänge: 2300 mm
- Maschinengewicht: 2100 kg
- Maschinenbreite: 1400 mm
Bewegung
- Anzahl der Achsen: 2
- X-Achsen-Verfahrweg: 230 mm
- Z-Achsen-Verfahrweg: 950 mm
Technische Spezifikation
- Gegenspindel: Nein
- Angetriebene Werkzeuge: Nein
- Spindeldrehzahl: 30000 RPM
- Kühlmittelzufuhr durch die Spindel: Nein
Zusätzliche Informationen
Steuerung: Siemens Sinumerik 810D mit Weiler D1-Anwendersoftware
Achsabstand: 950 mm
Drehlänge: 950 mm
Schwenkbereich über Bett: 410 mm
Schwenkbereich über Querschlitten: 200 mm
Bettbreite: 330 mm
Verfahrweg des Querschlittens: 230 mm
Hub des Oberschlittens: 120 mm
Durchmesser der Reitstockspindel: 65 mm
Hub der Reitstockpinole: 120 mm
Innenkonus des Reitstocks: MK 4
Vorschubkraft (längs/quer): 8000 N / 5000 N
Eilgang (Längs-/Querrichtung): 10/5 m/min
Werkzeugquerschnitt: 25 × 25 mm
Display: 12,1-Zoll-TFT-Farb-Flachbildschirm
Antriebsleistung (60/100 % Einschaltdauer): 11/9 kW
Abmessungen (L x B x H): 2300 mm x 1400 mm x 1700 mm
Gewicht: 2100 kg
Drehzahlbereich der Spindel (1. Stufe): 1–750 U/min
Spindeldrehzahlbereich (2. Stufe): 4–3000 U/min
Max. Drehmoment an der Spindel: 700 Nm
Spindelaufnahme (DIN 55027): Größe 6
Spindeldurchmesser (vorderes Lager): 90 mm
Spindelbohrung: 54 mm
Spindelkonus: MK 6
Betriebsspannung: 400 V
Steuerspannung: 24 V
Anschlussleistung: 14 kW
Nennstrom: 26 A
Frequenz: 50 Hz
Hauptsicherungen: 35 A
Kühlmitteleinheit: 30 l/min bei 0,4 bar
Werkzeughalter: Multifix-Schnellwechselsystem Größe B
Merkmale: Teach-in-Funktionen; grafisch unterstützte Konturprogrammierung; V-24-Schnittstelle; elektronisches Handrad zur manuellen Konturverfolgung
Zusatzausstattung
Im Lieferumfang enthaltenes Zubehör: 1 Wechselhalter; fester Spitzenhalter; Spindelstopfen; Schlüsselsatz; Bedienungsanleitungen; Späneschutzwand; beweglicher Spritzschutz; Spannfutterabdeckung mit Endschalterüberwachung
Im Lieferumfang enthaltene Sonderausstattung: Feste Lünette mit Rollenbacken (12–150 mm); einstellbarer Hohlspindelanschlag; hebelbetätigtes Spannzangenfutter nach DIN 6343-48 (173E)
*Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
