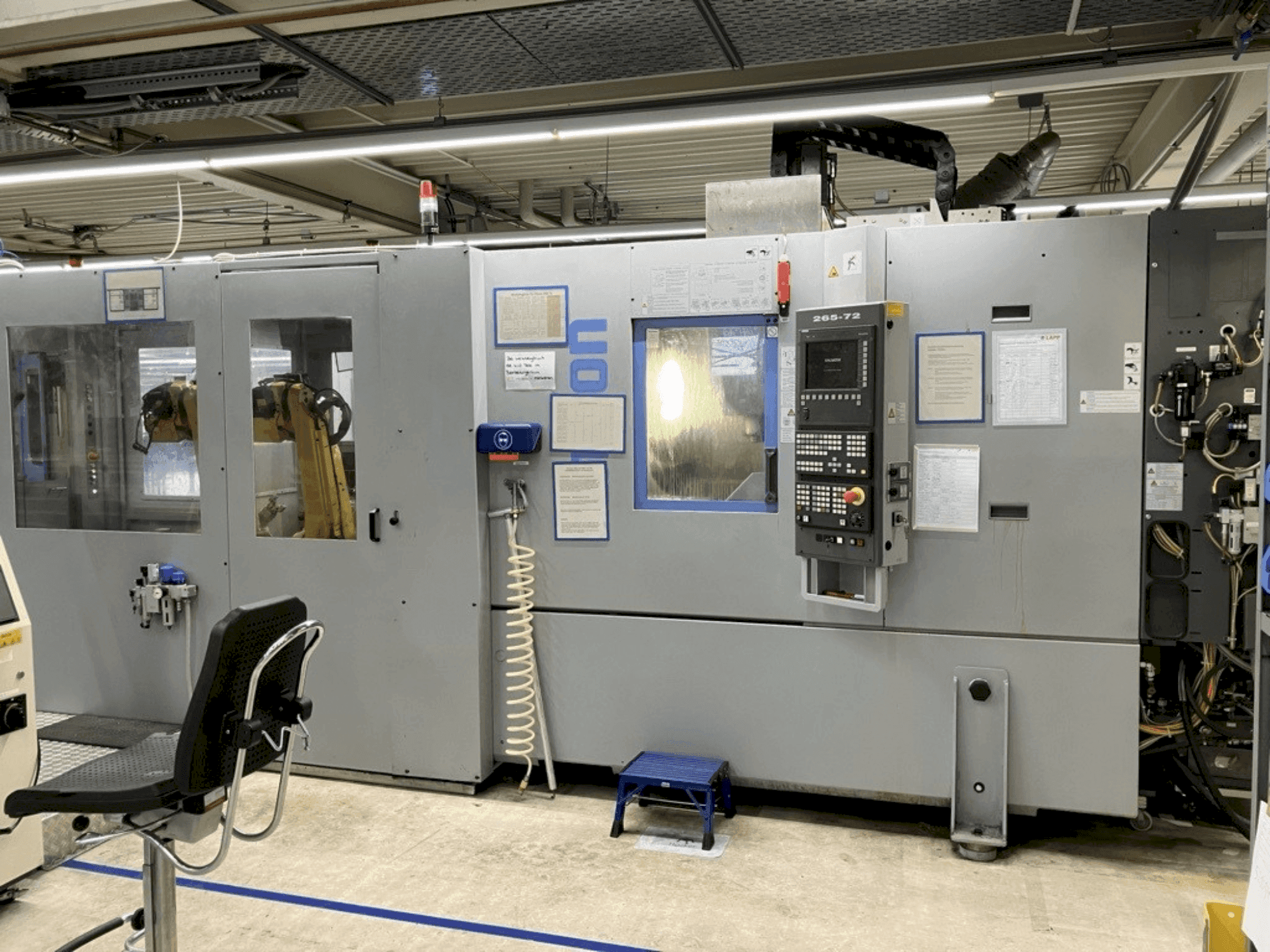

CHIRON - FZ 12 KWDE-MIL-CHI-2012-00002

Maschinenvorteile

Technische Maschinenvorteile

• Gesteuerte achsen: 6 achsen
• Reichweite: 704 mm
• Beschleunigung/abbremsung: 0 bis 12000 min-1 in 0,6 sekunden
• Aufspannfläche: 820 x 440 mm²
• Bohrleistung in st 60: Ø 16 mm
• Anzapfen: m 16
• Fräsleistung in st 60: 80 cm³/min
• Beschleunigung: x & y achse 0. 7 g, z achse 1. 0 g

Zusätzliche Informationen

Bewegung Bereich und Geschwindigkeit der Achsenbewegung: J1: 340°/360° (Option) bei 350°/s J2: 200° bei 350°/s J3: 388° bei 400°/s J4: 380° bei 450°/s J5: 240° bei 450°/s J6: 720° bei 720°/s Zulässiges Lastmoment: J4 & J5: 11,9 Nm J6: 6,7 Nm Reproduzierbarkeit: +/- 0,02 mm Maximale Geschwindigkeit J1: 195°/s J2: 175°/s J3: 180°/s J4 und J5: 400°/s J6: 600°/s Zulässiges Lastmoment J4 und J5: 7,7 Nm J6: 9,8 Nm Werkzeuge Automatischer Werkzeugwechsler: Werkzeugfächer: 24 Werkzeugwechselzeit: ca. 0,9 s Span-zu-Span-Zeit: ca. 2,4 s Die Werkstücke werden über ein automatisches Zuführsystem zugeführt und von zwei Fanuc-Industrierobotern sequentiell in die Chiron-Bearbeitungszentren geladen. Nach Beendigung der Bearbeitungsprozesse werden sie wieder entnommen. Anschließend übergeben die Roboter die Bauteile an ein Transfersystem, das sie zur nachgeschalteten Reinigungsanlage transportiert. Die integrierte Waschstraße sorgt für eine zuverlässige Reinigung der Bauteile gemäß den definierten Sauberkeitsvorgaben. Nach dem Waschprozess übernehmen zwei synchron arbeitende Fanuc-Roboter die gereinigten Teile im hinteren Teil der Anlage. Je nach Prozessvorgabe werden diese entweder automatisch palettiert oder in einem nachgelagerten Schritt, zum Beispiel durch Nieten, weiterverarbeitet. Die gesamte Anlage arbeitet vollautomatisch.
