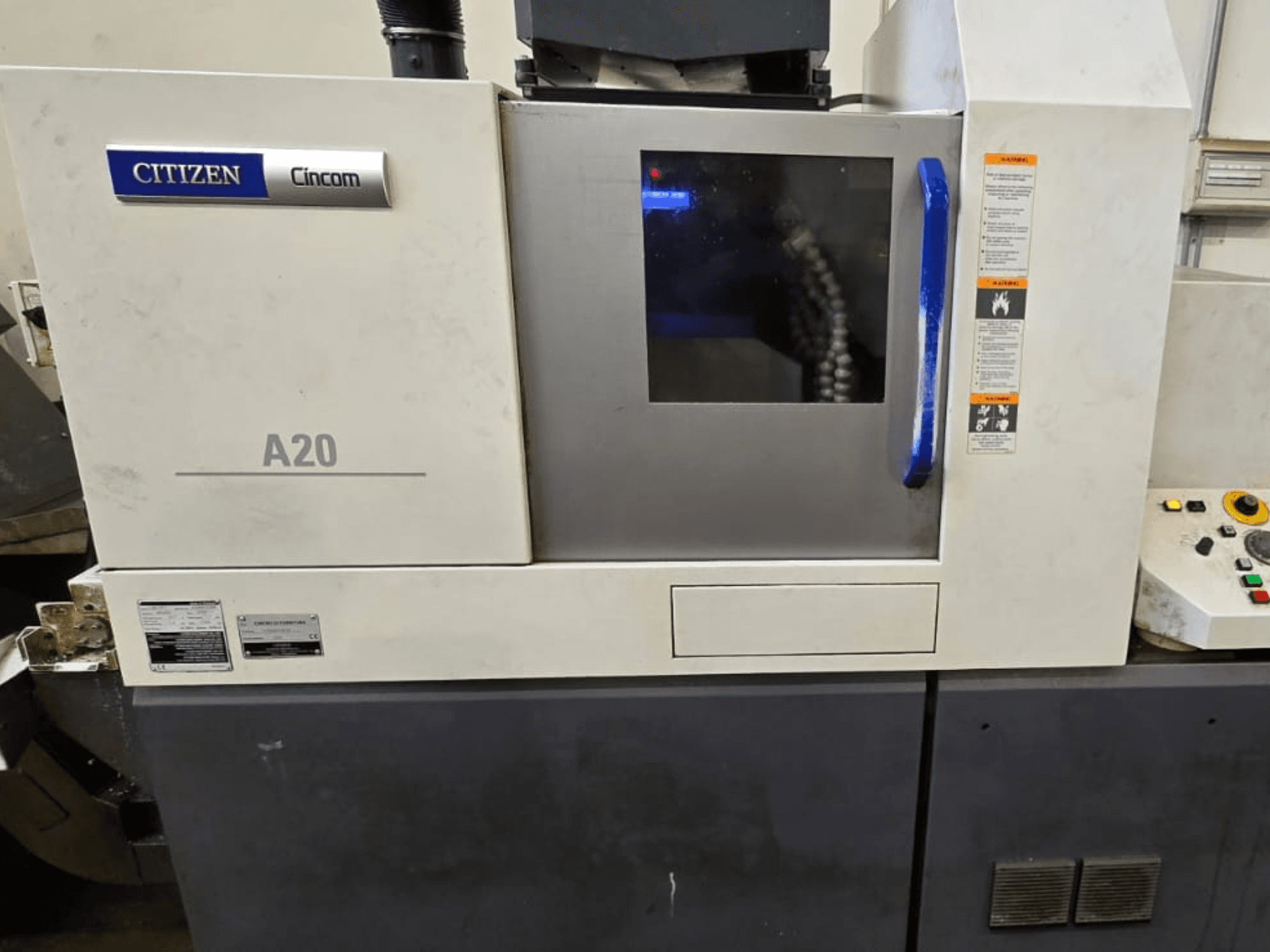

Citizen - A20IT-TUR-CIT-2018-00001

• Zustand: Mit Strom versorgt, im Betrieb zu sehen

• Spindelbetriebsstunden: ca. 7.000 h

• Achsen/Konfiguration:

  • Gesamtzahl der Achsen: 6 (5 Linearachsen: X1, Y1, Z1, X2, Z2 + C-Achse)

  • C-Achse: an Haupt- und Gegenspindel, Auflösung 0,001°, 90°-Index 0,27 s

• Bearbeitungsleistung:

  • Max. Stangendurchmesser: 20 mm Standard; Option „Large Bore“ installiert: 25,4 mm (1")

  • Max. Bearbeitungslänge pro Aufspannung: 200 mm mit synchronisierter Führungsbuchse

  • Max. Überstand von der Gegenspindel: 80 mm

• Hauptspindel:

  • Maximale Drehzahl: 10.000 U/min (bei 25,4 mm Bohrung per Parameter auf 8.000 U/min begrenzt)

  • Motorleistung: 2,2 / 3,7 kW

  • Max. Bohrdurchmesser: Ø 12 mm

  • Max. Gewindeschneiden: M8

• Gegenspindel:

  • Maximale Drehzahl: 8.000 U/min

  • Motorleistung: 1,1 / 1,5 kW

  • C-Achse: Ja, Auflösung 0,001°

• Werkzeugsystem:

  • Gesamtzahl der Werkzeugpositionen: 22 + α

  • Antriebswerkzeuge: Ja

  • Angetriebene Werkzeuge: 4

  • Leistung des Motors für angetriebene Werkzeuge: 0,75 kW

  • Maximale Drehzahl der angetriebenen Werkzeuge: 8.000 U/min

• Werkzeuganordnung:

  • Mehrfachwerkzeughalter: 5 Drehwerkzeuge, 16 × 16 mm

  • Quer angetriebene Werkzeuge: 4 x ER16

  • Vordere Werkzeugpositionen: 4 feststehende angetriebene Werkzeuge + 2 doppelte ER11-Positionen

  • Hintere Werkzeugpositionen: 3 feste Werkzeuge + 1 angetriebenes ER11-Werkzeug an der Gegenspindel

  • Bohrwerkzeugdurchmesser: Ø 25,4 mm an 3 Positionen

• Verfahrwege:

  • X1: 55 mm; Y1: 308 mm; Z1: 200 mm

  • X2: 55 mm; Z2: 200 mm

• Vorschub/Genauigkeit:

  • Eilgang: 30 m/min (X/Y/Z)

  • Linearauflösung: 0,0001 mm

  • Drehauflösung: 0,001°

• Flüssigkeiten:

  • Öltankvolumen: 180 l

• Installationsdaten:

  • Stromversorgung: 200 V ±10 %, 50/60 Hz

  • Leistungsbedarf: ca. 13 kVA (15 kVA mit Hochdruck-Kühlmittel)

  • Luftversorgung: 0,5 MPa, 100 NL/min

• Installierte Optionen:

  • Option „Large Bore“ S393 mit 25,4 mm (1") Spindelbohrung

Zusatzausstattung

• Stangenlader: LNS EXPR S3 320 Z, 3 m Kapazität, bis zu Ø25 mm

• Hochdruck-Kühlmittelsystem: Citizen 1,5 MPa, 15 l/min, 50-μm-Filter

• Späneförderer: Klappausführung, hinterer Auswurf

• Auswurf für lange Werkstücke

• Absauganlage (Nebel/Rauch)
