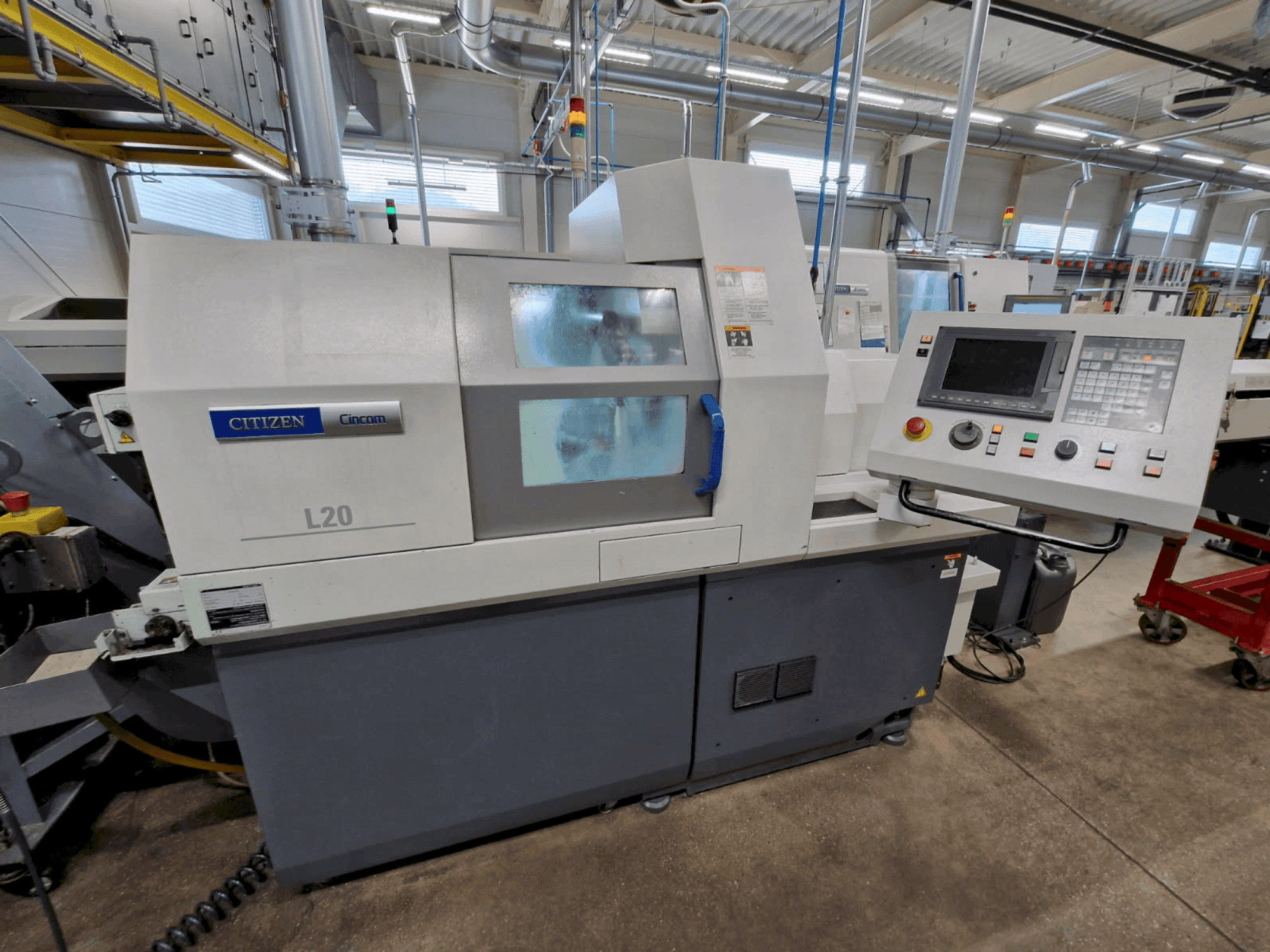

Diese 8-achsige Citizen Cincom L20E-2M8 wurde 2016 hergestellt und ist für das Präzisions-Schwebedrehen mit Stangenlader FMB und Späneförderer LNS ausgelegt. Sie verfügt über eine Hauptspindel mit einer Drehzahl von bis zu 10.000 U/min und eine Gegenspindel, die mit 8.000 U/min arbeitet. Die Maschine kann bis zu 37 Werkzeuge aufnehmen, was ihre Fähigkeit für komplexe Bearbeitungsaufgaben erhöht. Sie ist mit einer Mitsubishi Meldas 700-Steuerung für einen effizienten Betrieb ausgestattet. Nutzen Sie die Gelegenheit, diese Citizen Cincom L20E-2M8 Schweizer Drehmaschine zu kaufen. Kontaktieren Sie uns für weitere Informationen.
Übersicht
- Hersteller: Citizen
- jahr: 2016
- MODELL: Cincom L20E-2M8
- anwendungstyp: Drehen
- Standort: Slowenien
- maschinentyp: Swiss-Type-Drehmaschine
- Marke Steuergerät: MITSUBISHI
Technische Daten - Citizen Cincom L20E-2M8
Steuerung
- Steuerungshersteller: MITSUBISHI
- Steuerungsmodell: Meldas 700
Maße
- Maschinenbreite: 2300 mm
- Maschinenhöhe: 1835 mm
- Maschinengewicht: 2220 kg
Zusätzliche Informationen
CITIZEN Cincom L20E-2M8 mit FMB Stangenlader und LNS Späneförderer
Die Maschine ist für effizientes Drehen bis zu einem Durchmesser von 20 mm geeignet.
Die Maschine ist für die Aufnahme von bis zu 37 Werkzeugen für die Bearbeitung komplexer Produkte ausgelegt.
Werkzeug-Baugruppen-Set:
Vertikaler Halter mit 5 Werkzeugen
4-7 rotierende Werkzeuge für die radiale Querbearbeitung
Bohrwerkzeuge 3-9 für die Frontalbearbeitung
0-4 rotierende Werkzeuge für die Gegenspindel
4-10 Bohrwerkzeuge für die Gegenspindel
Grundkonfiguration
Grundbett: Blockguss mit starken Linearführungen (Wärme- und Vibrationsstabilität)
Hauptspindel: 10.000 U/min, C-Achse, Ø-Durchlass 26 mm (max. Stangen-Ø20 mm)
W1: Vertikalhalter mit 5 Werkzeugen (12 × 12 × 130 mm)
3× GSC1310 radial rotierende Werkzeuge ER16 (1 kW, 7.500 U/min)
GSE3210 Rotationseinheit einstellbar 0°/90° für Fräseinheit (3× GSC1310 ER16)
U124B Bohrblock (2+1) für tiefe Bohrungen
Gegenspindel: 8.000 U/min, optionale C-Achse, Leistung 0,75/1,5 kW
U153B angetriebene Werkzeugeinheit für Gegenspindel (0,75 kW) + 4× SAU819-Adapter Ø19,05
Steuerung: Mitsubishi Meldas 700 (Windows OS, verbesserter Prozessor, LCD 8,4")
Gleichzeitige Bearbeitung an Haupt- und Hilfsspindeln
Neues Design der Schiebetürabdeckung, platzsparend
Technische Daten
Hauptspindel
Max. Drehlänge: 200 mm
Durchlass-Ø: 26 mm
Max. Stangen-Ø: 20 mm
Drehzahl: 200-10.000 U/min
Leistung: 2,2 / 3,7 kW
Positionierung: C-Achse (0,001°)
Gegenspindel
Max. Stangen-Ø: 20 mm
Drehzahl: 200-8.000 U/min
Leistung: 0,75 / 1,5 kW
Positionierung: C-Achse
Max. Werkstücklänge in der Spannzange: 80 mm
Angetriebene Werkzeuge
Drehzahl: 200-7.500 U/min
Leistung: 1 kW
5 Werkzeuge (Vertikalhalter) + 4-7 radial + 3 in Z-Richtung
Werkzeuge
5 Werkzeuge (12 × 12 × 130 mm)
3-Positionen-Bohrblock auf Gegenspindel (3× Ø25,4 mm)
Halter für die Rückseitenbearbeitung: 3-6 (Ø19,06 mm)
Führungen
Spannzangen: E145
Führungsbuchse: Neukomm 22.001
Maschine ER16 / ER11
Zusätzliche Ausrüstung
Spanneinheit Ø25 mm
Pumpe 15 bar zur Spülung der Gegenspindel
SAU819-Adapter bis zu Ø8 mm
Transformator 3×400V/3×200V, 10 kW
Späneförderer LNS MH-HB
FMB Minimag 20/3200 Stangenlader
*Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
