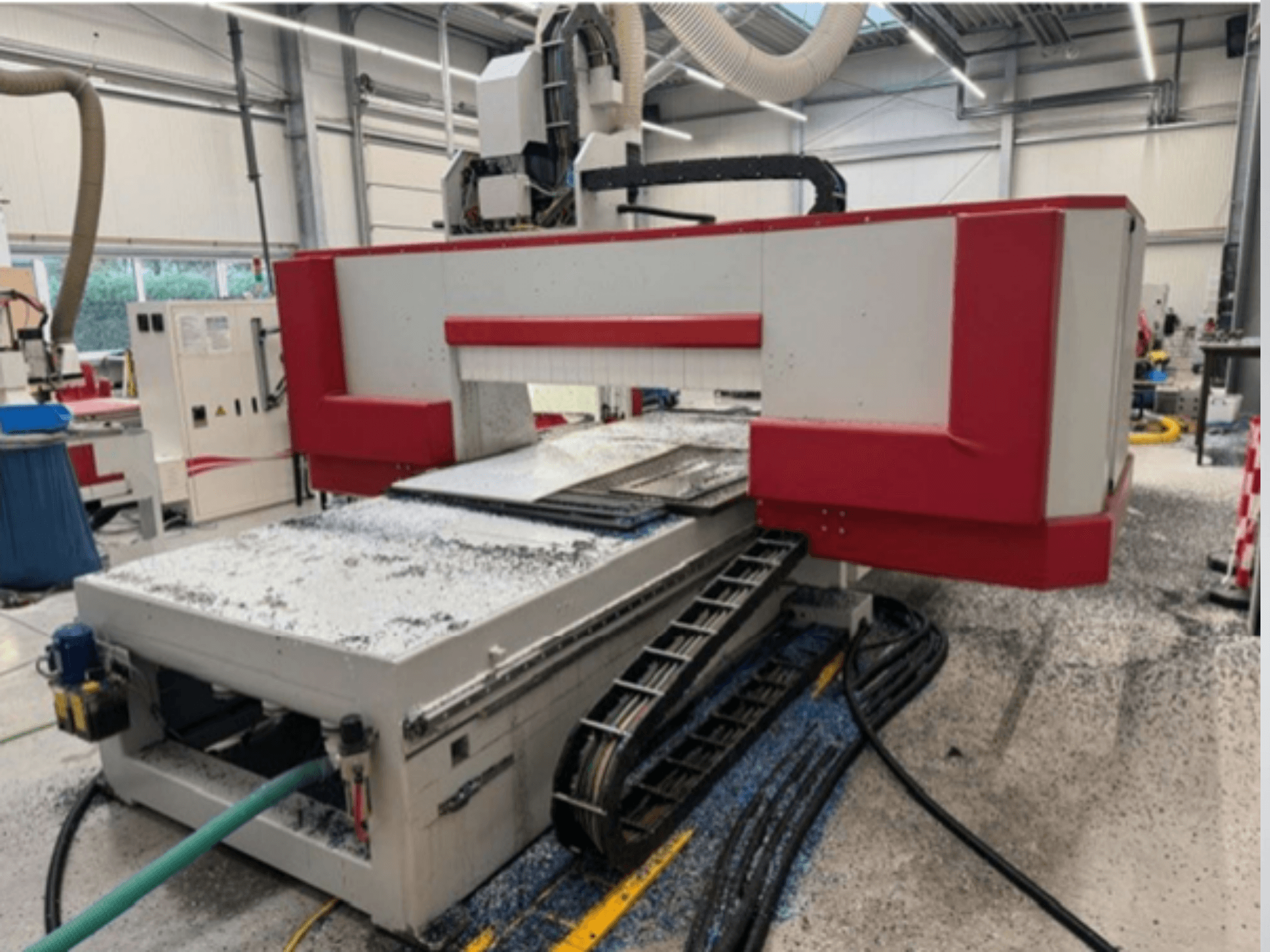

COSMEC - Conquest 515 5-AXIX-500DE-CNC-COS-2020-00001

Max. Verfahrgeschwindigkeit X-Achse: 60 m/min

Max. Verfahrgeschwindigkeit Y-Achse: 60 m/min

Max. Verfahrgeschwindigkeit Z-Achse: 24 m/min

Vektorgeschwindigkeit: 80 m/min

5-Achsen-Gabelkopf Z 700:

Maximale Drehgeschwindigkeit: 750°/2 sec

Drehung der C-Achse: +/- 360°

Schwenkbare Achse: +/- 110°

Bearbeitungsbereich: 4210 x 1605 mm (vergrößerter Arbeitsbereich)

Max. Werkstückhöhe: 500 mm

Comec Designed Arbeitstisch: Phenolharz-Tisch, Rastermaß 50 x 50 mm, unterteilt in zwei Arbeitsbereiche

18 kW Hauptspindel, Flüssigkeitskühlung, Werkzeugaufnahme HSK 63 F

Spindeldrehzahl: 500 - 24000 U/min

2

• x Werkzeugwechsler:

• Integrierter 12-fach Werkzeugwechsler für HSK 63 F Werkzeugschnittstelle

• Max. Werkzeugdurchmesser 150 mm, wenn benachbarte Station frei ist

• Max. Werkzeugdurchmesser 120 mm bei belegter Nachbarstation

• Max. Werkzeuggewicht: 6 kg

• Max. Gewicht von Werkzeug und Halter: 40 kg

• Werkzeug-Längenmessung: Station zur automatischen Längenvermessung des Werkzeugs

Druckluftzufuhr: 7 bar

Absaugleistung: Min. 2200 m³/h

Absauggeschwindigkeit: Min. 28 m/s

Ansauganschluss: Ø 160 mm

Neueste Softwareversion: 5-Achsen-Simultanbearbeitungssoftware durch Wartungsvertrag

Vakuum-System: Vakuumsystem für Pendelbearbeitung mit konstanter Saugleistung in beiden Arbeitsbereichen

Vakuumpumpe: 250/300 m³/h (50/60 Hz), Leistung: 5,5 kW

Staubgeschützter Schaltschrank: Inklusive Klimagerät, mobiles Bedienpult

Die technischen Daten und Beschreibungen dienen nur zur Information und sind nicht verbindlich.
