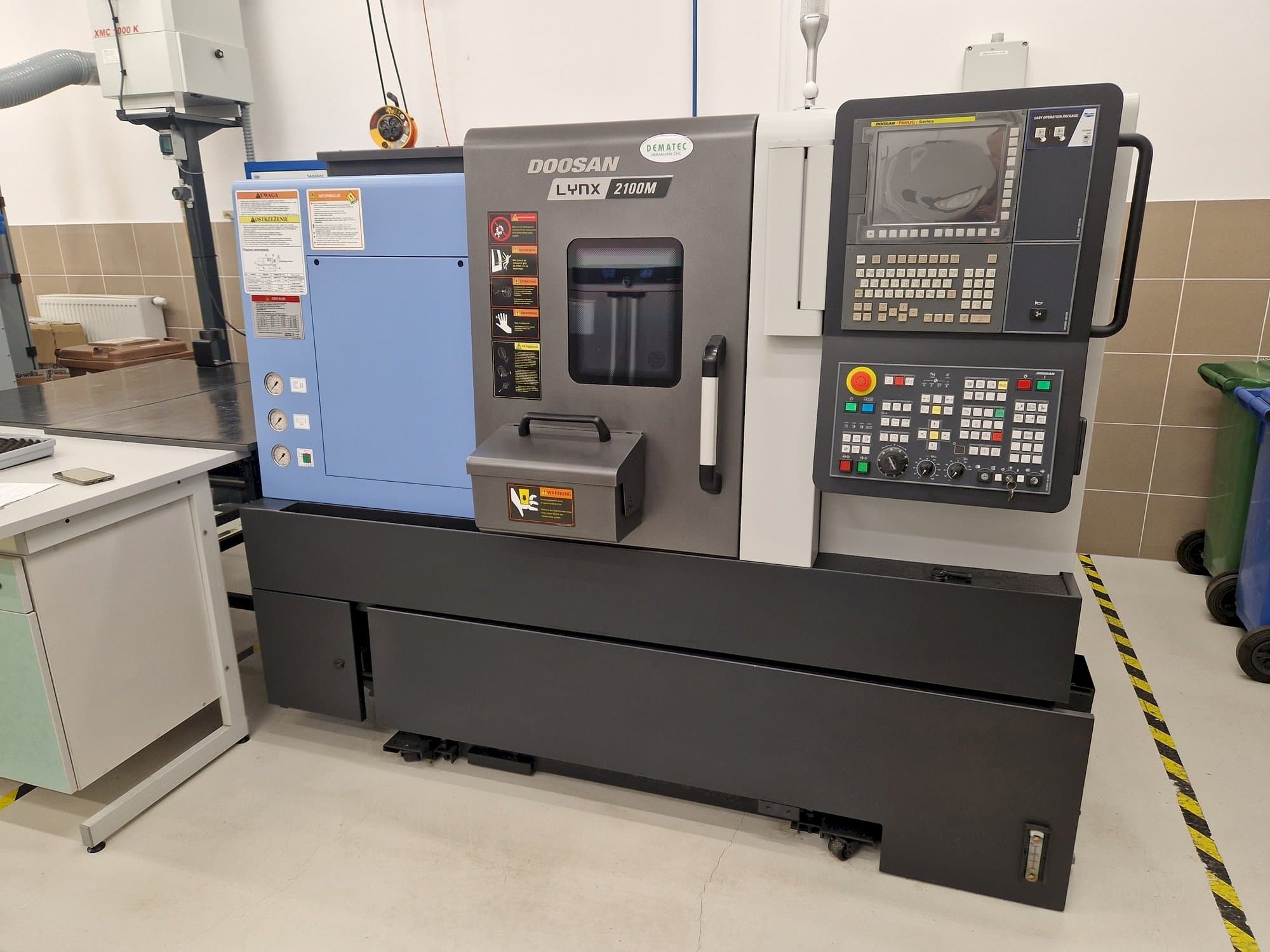

Frontansicht der Doosan Lynx 2100ME  Maschine

DOOSAN Lynx 2100MA

DOOSAN - Lynx 2100MA

2017

Verkauft

Haben Sie weitere Fragen? Kontaktieren Sie uns!

sales contact

Philipp Gubisch

+49 162 402 75 81

p.gubisch@gindumac.com

whatsapp
Über Whatsapp kontaktieren
In Originalsprache anzeigen

Diese Doosan Lynx 2100MA Drehmaschine wurde im Jahr 2017 gebaut und hat 1188 Betriebsstunden, von denen 122 Produktionsstunden und 66 Spindelstunden sind. Sie ist mit einer Fanuc Series Steuerung ausgestattet. Die Maschine hat eine Spindeldrehzahl von 6000 U/min und umfasst 12 Werkzeughalter.

Übersicht

  • Hersteller: DOOSAN
  • jahr: 2017
  • MODELL: Lynx 2100MA
  • Produktionsstunden: 1188
  • anwendungstyp: Drehen
  • Standort: Polen
  • maschinentyp: Drehmaschine
  • Verfügbarkeit: Verkauft
  • Marke Steuergerät: FANUC
  • GINDUMAC ID: PL-TUR-DOO-2017-00003

Technische Daten

Allgemeine Angaben

  • Breite: 2320 mm
  • Tiefe: 1595 mm
  • Höhe: 1693 mm
  • Gewicht: 2750 kg

Steuergerät

  • Hersteller: FANUC
  • Modell: 0–iTF with 10.4’’ LCD

Hauptantrieb

  • Drehzahlbereich Spindel: 6000 rpm 1/MIN

Bewegung

  • X-Achse Bewegung: 205 mm
  • X-Achse Eilgang: 30 m/min
  • Z-Achse Bewegung: 340 mm
  • Z-Achse Eilgang: 36 m/min
  • C-Achse Bewegung: 360' (0.001) MM
  • C-Achse Eilgang: 200 rpm

Werkzeugplätze

  • Anzahl der Stationen: 12 pcs (4 rotary, 8 fixed)
  • Werkzeughaltertyp: BMT 45 P

Media

  • Elektronischer Hauptanschluss: 380V / 50 Hz
  • Gesamtleistungsbedarf: 25.94 kVA

    Zusätliche Ausrüstung

    • - 12 Stück Werkzeughalter
    • - Revolverkonfiguration: 4 stromführende Werkzeuge, 8 feste Werkzeuge
    • - EZ Guide: grafische Oberfläche für die Programmierung, Part Catcher
    • - Bereitschaft zur Arbeit mit einem Stangenlader und Späneförderer
    • - Pomp: 7 bar
    • - Programmierbarer Reitstock
    • - Box für Chips
    • - Überwachungssystem für Werkzeuge
    • - Einige Zubehöre und Werkzeuge
    • - Dokumente: PL/EN

    Zusätzliche Informationen

      Maschinenvorteile

      • Technische Maschinenvorteile:
        • - Bett zum Überklappen: 600 mm
        • - Schwung über den sattel: 400 mm
        • - Empfohlener drehdurchmesser: 170 mm
        • - Max. Durchmesser beim drehen: 300 mm
        • - Max. Länge der drehung: 290 mm
        • - Futtergröße zoll: 6''
        • - Arbeitsdurchmesser der stange: 51 mm
        • - Servomotor: x-achse 1. 8 kw, z-achse 1,8 kw
        • - Max. Id werkzeuggröße mm (zoll) 40 (1. 6) 32 (1. 3)
        • - Schaltzeit des revolvers s 0. 11 {0. 15}* 0. 11 max. Drehzahl des rotierenden werkzeugs
      • Qualitative Maschinenvorteile:
        • - Durchmesser des durchgangs über dem bett 600 mm
        • - Maximaler drehdurchmesser 300 mm
        • - Maximale länge der drehung 290 mm
        • - Zulässiges gewicht im spannfutter: 70 kg
        • - Stangendurchmesser in der spindel 51 mm
        • - Spindelhalter: 170 mm, spindeltyp: a2#5 asa, spindeldurchmesser (vorne/hinten) (90/80) mm
        • - Spindelbohrung: 61 mm, spindelkegelspiel: durchm. 52 mm
        • - Spindelspiel: 52 mm, zylinderspiel: 52 mm, leistung des spindelantriebsmotors (kontinuierlich/30 min) 15/11 kw (s325%/15 min cont. )
        • - Maximales spindeldrehmoment: 127 nm
        • - Werkzeuggröße: 20 x 20 mm, siła zacisku 48 kn, position werkzeugwechsel 1 position: 0. 15 s

      Zusätzliche Informationen

      • - Die Maschine ist in perfektem Zustand, neuere verwendet auf eine Produktion, wie eine neue. Vollständige Dokumentation zur Verfügung.

    *Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
