DOOSAN PUMA 4100B

Name: DOOSAN PUMA 4100B
Brand: DOOSAN
SKU: BG-TUR-DOO-2018-00001
Price: 123000 EUR
Availability: InStock

Foto galerie

123.000 €

GINDUMAC Preis

(Ex works)

Offizielles Angebot erhalten

DOOSAN - PUMA 4100B

2018

123.000 €

GINDUMAC Preis

(Ex works)

Erhalten Sie ein offizielles Angebot

Maschine besichtigen

gegenangebot abgeben

PDF Herunterladen

Haben Sie weitere Fragen? Kontaktieren Sie uns!

Philipp Gubisch

+49 162 402 75 81

p.gubisch@gindumac.com

Über Whatsapp kontaktieren

GINDUMAC
Produkte
Werkzeugmaschinen
Gebrauchte Horizontale Drehmaschine DOOSAN Puma 4100B - 2018 - zu verkaufen | GINDUMAC.COM

In Originalsprache anzeigen

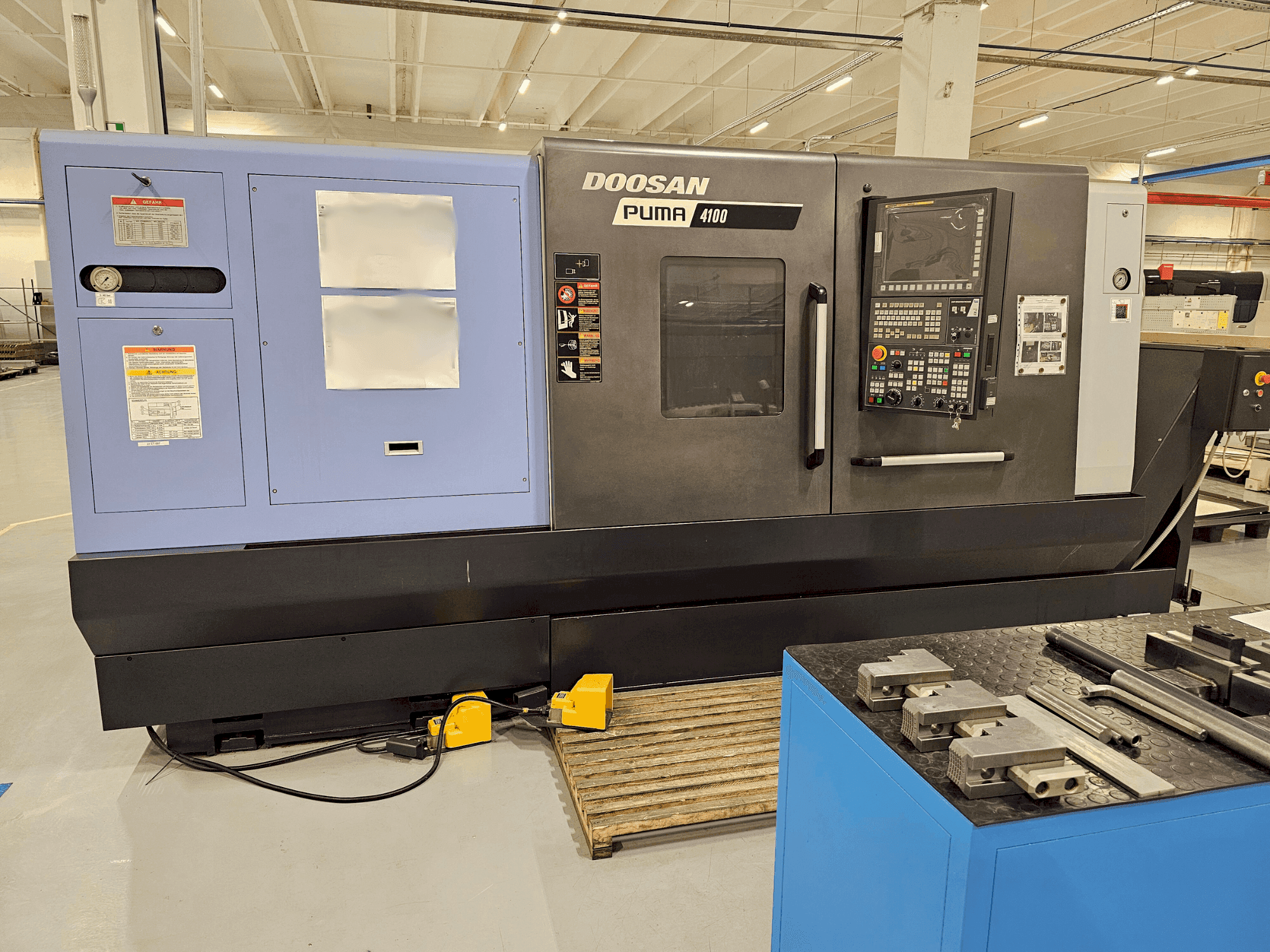

Diese DOOSAN Puma 4100B Horizontaldrehmaschine wurde 2018 in Südkorea hergestellt. Sie ist mit einem maximalen Werkstückdurchmesser von 550 mm und einer maximalen Werkstücklänge von 1042 mm ausgestattet. Gesteuert durch eine FANUC 0i Series Steuerung, bietet sie eine Spindeldrehzahl von 2000 U/min mit einer Spindelleistung von 35 kW (30 min) / 22 kW (kontinuierlich). Diese Maschine bietet Platz für 10 Werkzeuge und verfügt über eine A2-11 ASA-Kegelgröße, die Vielseitigkeit und Präzision bei der Bearbeitung gewährleistet. Sie ist mit Späneförderer, Hydraulik, Schmierung und Kühlsystem ausgestattet. Die Maschine hat eine Betriebszeit von 796 Stunden, steht noch unter Strom und kann jederzeit besichtigt werden.

Übersicht

Hersteller: DOOSAN
jahr: 2018
MODELL: PUMA 4100B
Produktionsstunden: 796
anwendungstyp: Drehen
Standort: Bulgarien
maschinentyp: Drehmaschine
Verfügbarkeit: Ab sofort
Marke Steuergerät: FANUC
GINDUMAC ID: BG-TUR-DOO-2018-00001

Technische Daten

Allgemeine Angaben

Breite: 4654 mm
Tiefe: 2056 mm
Höhe: 2194 mm
Gewicht: 9950 kg

Steuergerät

Hersteller: FANUC
Modell: 0i Series

Hauptantrieb

Drehzahlbereich Spindel: 2000 1/MIN
Motorkraft der Spindel: 35/22 (30min/Cont.) kW
Werkzeugaufnahme: A2-11 ASA

Bewegung

X-Achse Bewegung: 352mm
Z-Achse Bewegung: 1105 mm

Werkzeugplätze

Anzahl der Stationen: 10

Media

Späneförderer: Ja

Zusätliche Ausrüstung

- Hydrauliksystem // Tankinhalt: 16 L, Viskositätsklasse des Öls: ISO VG32
- Schmiersystem // Tankinhalt: 4.3 L, Fördermenge: 0,1 (50Hz) L/min, Viskositätsklasse des Öls: ISO VG68
- Kühlmittelsystem // Tankinhalt: 365 L, Kühlmittelart: Wasserlösliches Schneidöl, Motorleistung der Kühlmittelpumpe: 0,4 kW, Maximaler Druck der Kühlmittelpumpe: 0,15/0,1 (60/50Hz) MPa, Maximale Durchflussmenge der Kühlmittelpumpe: 40 L/min
- Vollverkleidung mit Späne- und Kühlmittelschutz
- Verriegelung der Vordertür Fußschalter
- Hydraulisches Aggregat
- Hydraulisches Spannfutter & Betätigungszylinde
- Arbeitslicht
- Späneförderer

Zusätzliche Informationen

Maschinenvorteile

Technische Maschinenvorteile:
- - Schwingen über bett: 790mm // Überschwingen des sattels: 590mm
- - Maximaler drehdurchmesser: 550 mm
- - Maximale drehlänge: 1042mm
- - Arbeitsdurchmesser der stange: 116. 5mm
- - Genauigkeit: positionierung x, z: 0,01/0,02mm
- - Wiederholbarkeit: ±0,002 / ±0,003
- - Antriebsmechanismus - riemenantrieb + getriebe standard-futtergröße: 380(15") mm // spindelnase: a2-11 asa // spindellagerdurchmesser (vorne): Ø180 mm // durchmesser der spindeldurchgangsbohrung: Ø132 mm // bohrung des zugrohrs: Ø117. 5 mm
- - Max. Drehmoment der spindel beim drehen: 2379 n. M
- - Reitstock - antriebsmechanismus: programmierbar (antriebsstange + schlitten) // pinole durchmesser: Ø120 mm // pinolenweg: 120 mm // reitstockweg: 1000 mm // reitstockmitte: #5 dead center mt
- - Revolver - werkzeughalterbefestigungstyp: di-basishalter // anzahl der werkzeugstationen: 10 stück // revolverschaltung: servoantrieb // revolverschaltzeit - volle station: 1. 9 // od werkzeuggröße: 32x32 mm // max. Bohrstangengröße: Ø60 mm // eilganggeschwindigkeit x, z - achse: 16/20 m/min // kugelumlaufspindel (durchmesser x steigung) - x-achse: 40 x 8 mm // kugelumlaufspindel (durchmesser x steigung) - z - achse: 50 x 10 mm // servomotorleistung x, , z - achse: 4,0 / 7,0 kw
Qualitative Maschinenvorteile:
- - Satz werkzeughalter und bohrhülsen
- - Einfaches bedienungssystem
- - Doosan ez guide i
- - Programmierbares reittier
- - Kühlmittelpumpe 4 kw 1,0 mpa 30l/min
- - Werkzeugeinrichter automatisch
- - Stellwerk
- - Ölabstreifer
- - Doosan werkzeug-lastüberwachung
- - Gewindeschneiden mit beliebiger geschwindigkeit gehärtete und geschliffene harte backen

Zusätzliche Informationen

- Steuerleistung: 3Ph-AC220V/50Hz // Erforderliche Leistung: 42,25 kVA // Druckluftversorgung, Druck: 0,5 MPa // Displaygröße 15" Farbe // 380V - 220V Stromtransformator

*Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
