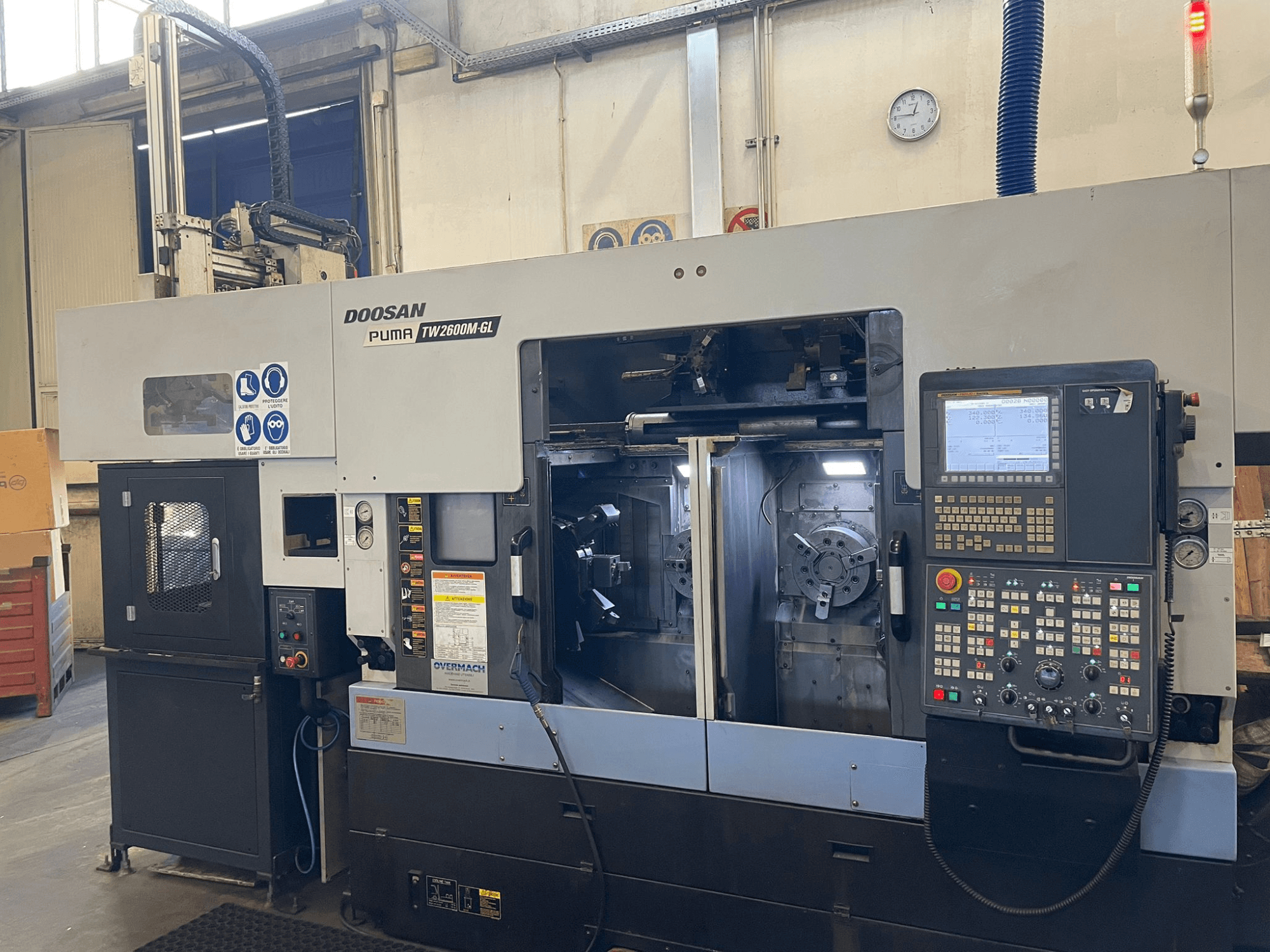

DOOSAN - TW2600 M-GLIT-TUR-DOO-2017-00006

• Steuerung: Doosan-Fanuc i-Series (Digital FANUC, Manual Guide i, erweiterter Speicher 512+512 KB, Ethernet, RS-232C, USB, starres Gewindeschneiden, Werkzeugkorrekturspeicher, Vorschub-Override)

• Aufbau: Gusseisenbett, doppelt getrennte Struktur (links/rechts), 0° Neigung

Spindeln und Kapazität

• Spindelnase: ASA A2-6

• Durchmesser des Spannfutters: Ø 255 mm (Doppelspannfutter-Konfiguration)

• Kapazität der Stange: Ø 66 mm

• Maximaler Drehdurchmesser: Ø 350 mm

• Maximale Drehlänge: 245 / 274 mm

• Positioniergenauigkeit der C1/C2-Achsen: ±0,001° (hydraulische Indexierung)

• Abstand zwischen den Spindelzentren: 450 mm

• Maximale Belastung pro Spindel: 260 kg

Achsen und Vorschübe

• Verfahrwege: X1/X2 = 190 mm; Z1/Z2 = 410 mm; C1/C2 = 360°

• Eilgang (X1/Z1, X2/Z2): 24 / 24 m/min

• Schnittvorschub (X1/Z1, X2/Z2): 12 / 12 m/min

• Vorschub der Drehachse (C1/C2): 33 U/min

Revolver

• Rechter Revolver: BMT-55P motorisierter Revolver, 12 Stationen (alle angetrieben), max. Werkzeugdrehzahl 5.000 U/min, angetriebener Werkzeugmotor 5,5 / 3,7 kW

• Schnittstelle für Werkzeuge: Werkzeugschaft 25 × 25 mm; Bohrstange Ø 40 mm

• Indexierung: 0,2 s pro Station, Servo-Indexierung mit hydraulischer Klemmung

Zusätzliche Ausrüstung

• Portallader Typ A1:

  • Belastbarkeit: max. 6 kg

  • Teile-Durchmesser: Ø 25 bis Ø 125 mm

  • Länge der Teile: 20-100 mm

  • Achsenhübe (X/Y/Z): 710 / 215 / 220 mm

  • Typische Lade-/Entladezykluszeit: 9 s

  • Betriebsluftdruck: 5-6 bar

• Teilemagazin (Palettenumlaufsystem, Typ A1):

  • Anzahl der Paletten: 14

  • Max. Stückzahl pro Palette: 15

  • Gesamtkapazität: bis zu 210 Teile

• Werkzeugpaket für beide Revolver:

  • Axial-Werkzeughalter: 3 + 3

  • Radial-Werkzeughalter: 1 + 1

  • Angetriebene Werkzeughalter: 2 + 2

  • Reduzierhülsen: ER-25, Ø 25 mm

• Hochdruck-Kühlmittelanlage

• Späneförderer und Spritzschutz
