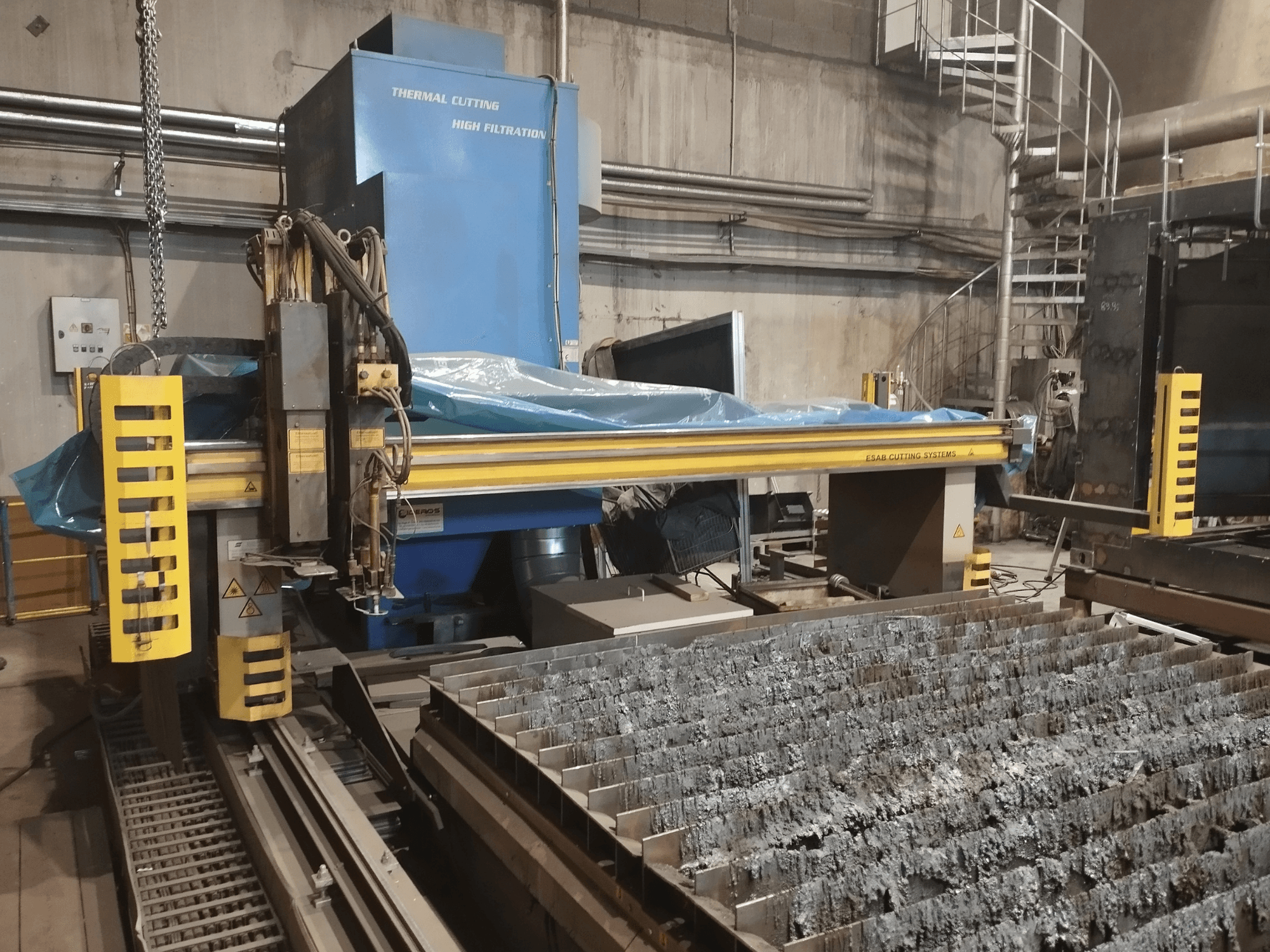

ESAB - Combirex DX3500 OxyEE-CUT-ESA-2012-00002

• Tischgröße: 2.500 x 13.000 mm

• Schnittfläche: 2.700 x 12.950 mm

• Tischhöhe: 700 mm

• Maximale Materialstärke: 125 mm

• Plasmaerzeuger: ESAB Präzisionsplasma M3 Gen 2, 360 A

• Plasmabrenner: PT 36

• Gasbrenner: Cool Jet (1 Stück)

• Steuerungssystem: CNC Vision 51

• Stromversorgung: Maschine 1 x 230 V 50 Hz; Plasma 3 x 400 V 50 Hz

• Betriebsstunden:

  • Plasmabrenner: 2.795 h

  • Gasbrenner: 1,979 h

• Gantry und Antrieb:

  • Hochleistungs-Schneidportal

  • Linearsteuerung, AC-Motorantriebe, doppelseitige Zahnstange und Ritzel

  • Positioniergeschwindigkeit max. 24.000 mm/min

  • Kontinuierliche Überwachung der Gantryposition

• Plasma- und Brennschneiden:

  • Plasmagase: Technische Luft, N₂, O₂, H35

  • Maximales Einstechen: 40 mm (CS/SS/Al)

  • Schnittgeschwindigkeit (CS): 12 mm - 4.200 mm/min; 25 mm - 2.000 mm/min; 38 mm - 1.000 mm/min

  • Automatisches Einstechen, kapazitive Höhenkontrolle

  • HF-Startsystem

  • Schnittqualität: ISO 9013 Klasse 3

• Schutz und Umwelt:

  • Staubschutz: IP54

  • Relative Luftfeuchtigkeit: 10-85% (keine Kondensation)

• Abmessungen und Aufstellung:

  • Schneidtisch: 17-teilig

Zusätzliche Ausstattung

• Filtereinheit: ECO 16 CT (Absaugung/Filterung)
