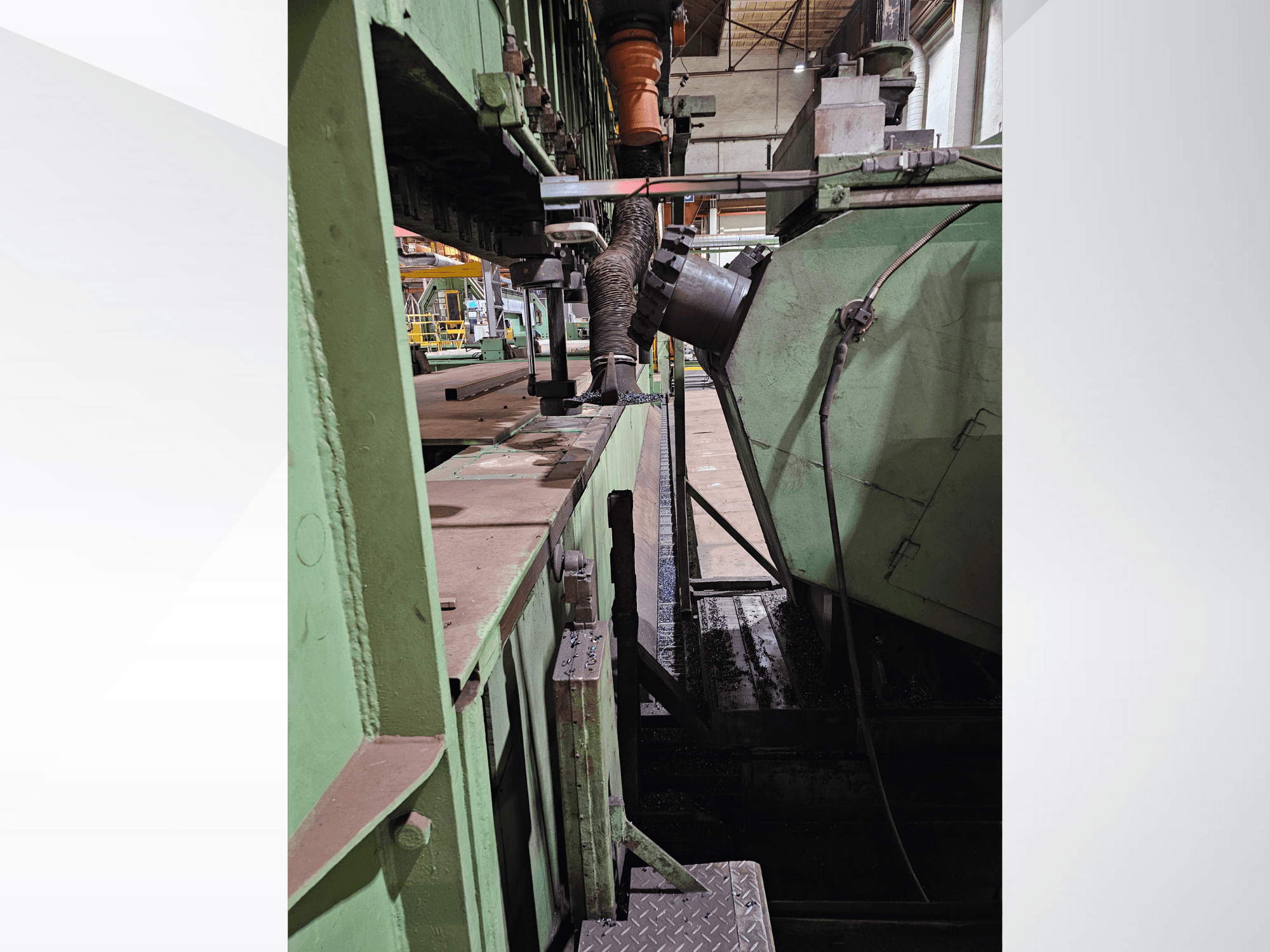

Diese 3-Achsen GRABENER Einseitige Blechkantenfräsmaschine wurde 1984 hergestellt. Sie verfügt über einen leistungsstarken 50 kW Gleichstrommotor, Spindeldrehzahlen bis zu 500 U/min und ein maximales Drehmoment von 2.000 Nm. Die Maschine bietet umfangreiche Verfahrmöglichkeiten mit 15.900 mm in der X-Achse und Eilganggeschwindigkeiten bis zu 8.000 mm/min. Ideal für das Präzisionsfräsen mit einem Schwenkbereich von +/-45°. Kontaktieren Sie uns für weitere Informationen zu dieser Maschine.
Übersicht
- Hersteller: GRABENER
- jahr: 1984
- MODELL: Single-sided sheet metal edge milling machine
- anwendungstyp: Andere Blechbearbeitungsmaschinen
- Standort: Deutschland
- maschinentyp: Blechbearbeitungsmaschine
Technische Daten - GRABENER Single-sided sheet metal edge milling machine
Maße
- Maschinengewicht: 23000 kg
Bewegung
- Anzahl der Achsen: 3
- X-Achsverfahrweg: 15900 mm
- Y-Achsverfahrweg: 500 mm
- Z-Achsverfahrweg: 790 mm
Zusätzliche Informationen
Schwenkbereich der Frässpindel: ±45°
Spindel und Werkzeuge
Antriebsleistung Frässpindel (DC-Motor): 50 kW
Spindeldurchmesser am vorderen Lager: 160 mm
Interner Werkzeughalter: ISO 50 (DIN 2079)
Externe Werkzeugaufnahme: ISO 60
Werkzeugspannung: manuell über M24 Gewindestange
Drehzahlen und Drehmoment
Spindeldrehzahlen: stufenlos regelbar, 2 Bereiche, 50-500 U/min
Bereich 1: 50-250 U/min
Bereich 2: 100-500 U/min
Stufenabstufung: 1:2
Konstanter Leistungsbereich: 160 U/min
Maximales Spindeldrehmoment: 2.000 Nm
Maximale Spindel-Schwenkgeschwindigkeit: 2°/sec
Vorschübe
Fräsvorschub in X: 40-4.000 mm/min (stufenlos regelbar)
Eilgang X: 8.000 mm/min
Verstellgeschwindigkeit Y/Z: 20-500 mm/min (stufenlos regelbar)
Eilgang Y/Z: 1.000 mm/min
Genauigkeit
Anzeige-/Positioniergenauigkeit (3 Achsen): 0,1 mm
Elektrisch
Betriebsspannung: 380 V, 50 Hz
Steuerspannung: 220 V
Abstände und Abmessungen
Aufspanntisch bis eingefahrene, horizontale Spindelachse: 500 mm
Wangenstütze (Boden) bis Spindelmitte in vertikaler Mittelstellung: 1.300 mm
Spanntisch bis zur Mitte der Auflageführung: 2.300 mm
Länge der Wangen- und Supportführung: 16.800 mm
*Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
