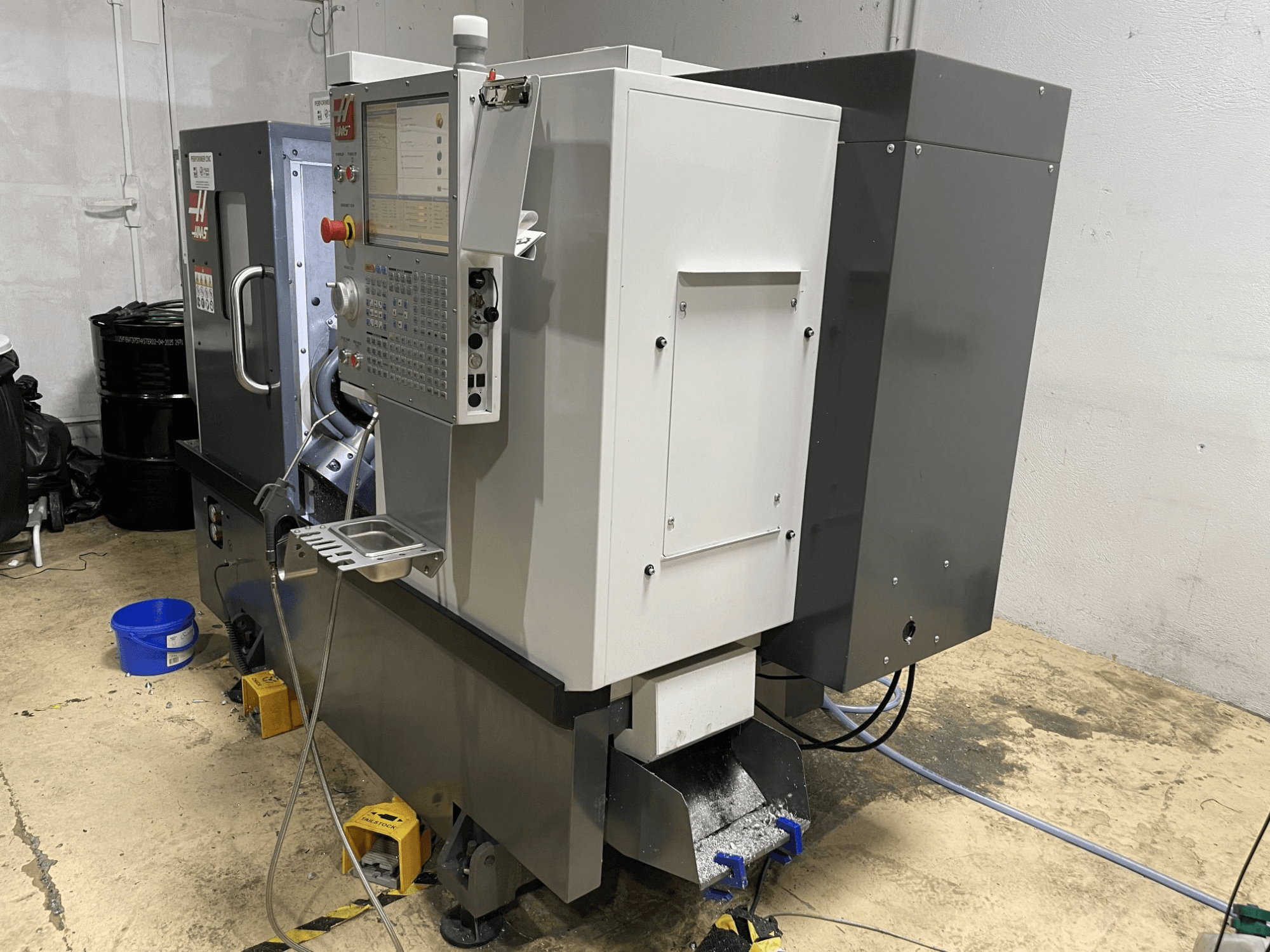

HAAS - ST-15Y FR-TUR-HAA-2020-00001

Kapazitäten

• Spannfutterdurchmesser: 210 mm

• Max. Werkstückdurchlass: 419 mm

• Max. Schnittdurchmesser (BOT- oder VDI-Revolver): 305 mm

• Max. Schnittlänge: 406 mm

• Stangendurchlass: 64 mm

Vorschubgeschwindigkeiten (Eilgang)

• X-Achse: 12,0 m/min

• Y-Achse: 12,0 m/min

• Z-Achse: 30,5 m/min

Achsmotoren (max. Schubkraft)

• X-Achse: 10.676 N

• Y-Achse: 10.231 N

• Z-Achse: 16.458 N

Spindel

• Spindelnase: A2-6

• Spindelbohrung: 88,9 mm

• Max. Spindeldrehmoment: 203 Nm bei 500 U/min

Hauptspindel C-Achse

• Leistung der C-Achse: 3,7 kW

• Maximale Drehzahl: 60 U/min

• Positioniergenauigkeit: ±0,02°

• Bremsspannkraft: 4448 N

• Bremsdurchmesser: 366 mm

• Haltemoment der Bremse: 190 Nm

• Steuerung: Interpolierte Bewegung und Positionierung

Revolver und Werkzeugausstattung

• Anzahl der Revolver: 1

• Anzahl der Werkzeugplätze: 12

• Werkzeugkonus: VDI40

• Rotierende Werkzeuge: Ja

• Drehzahl der angetriebenen Werkzeuge: 4000 U/min

• Revolverkonfiguration: 12-fach-VDI-Revolver

Reitstock

• Typ: Hydraulischer Reitstock

• Hülsenhub: 95 mm

• Manuelle Positionierung des Maschinenkörpers: 508 mm

• Schubbereich: 623–5027 N

Kühlmittel und Luft

• Kühlmittelkapazität: 114 L

• Erforderlicher Luftverbrauch: 113 L/min bei 6,9 bar

Elektrik

• Eingangs-Wechselspannung (3-phasig, hoch): 440 VAC

• Stromaufnahme bei Volllast (3-phasig, hoch): 20 A

• Stromaufnahme bei Volllast (3-phasig, niedrig): 40 A

Hinweise zur Konfiguration

• C-Achse: Ja

• Y-Achse: Ja

• Angetriebene Werkzeuge: Ja

• Gegenspindel: Nein

Betriebsstunden: 4.500 h
