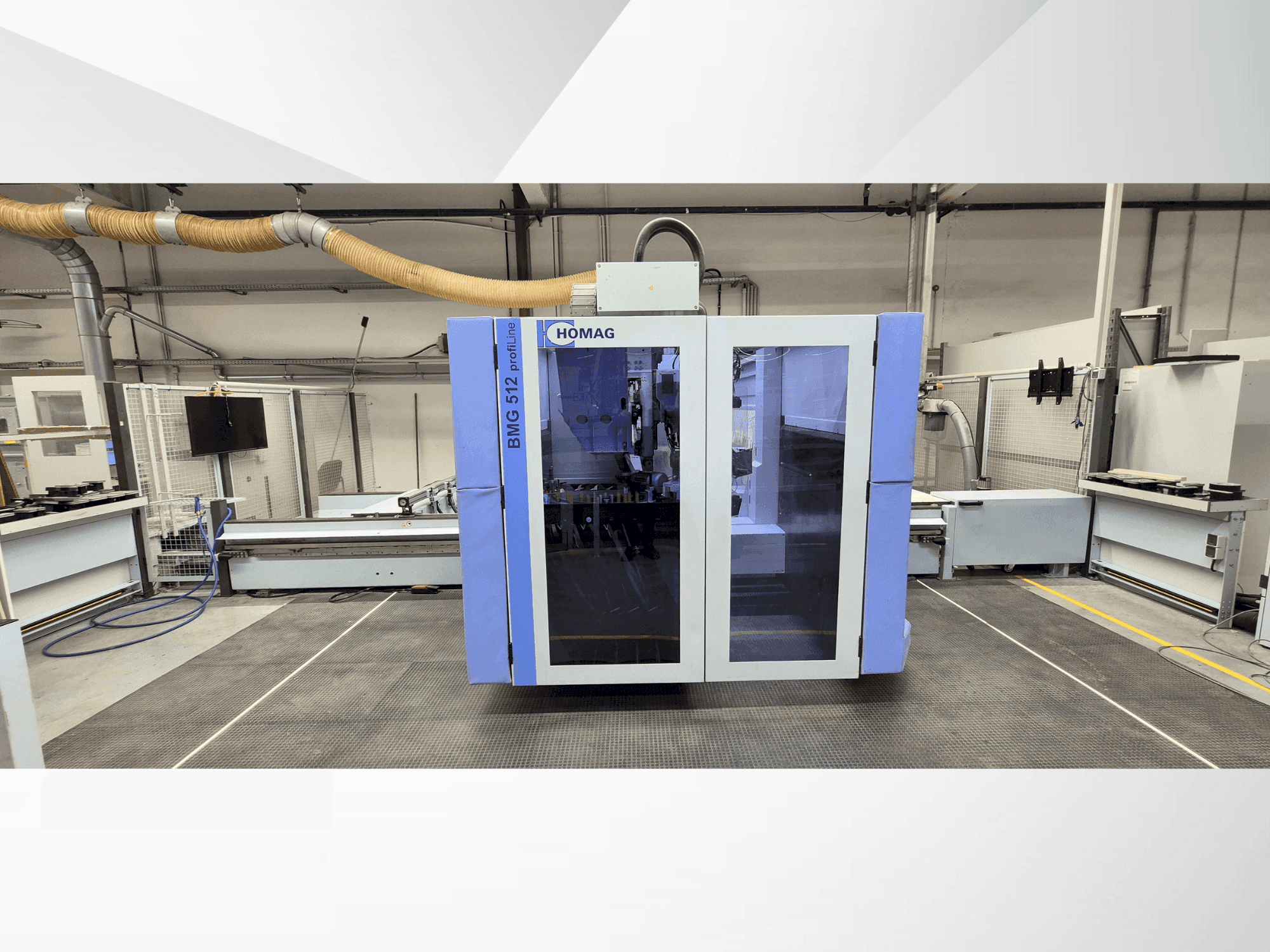

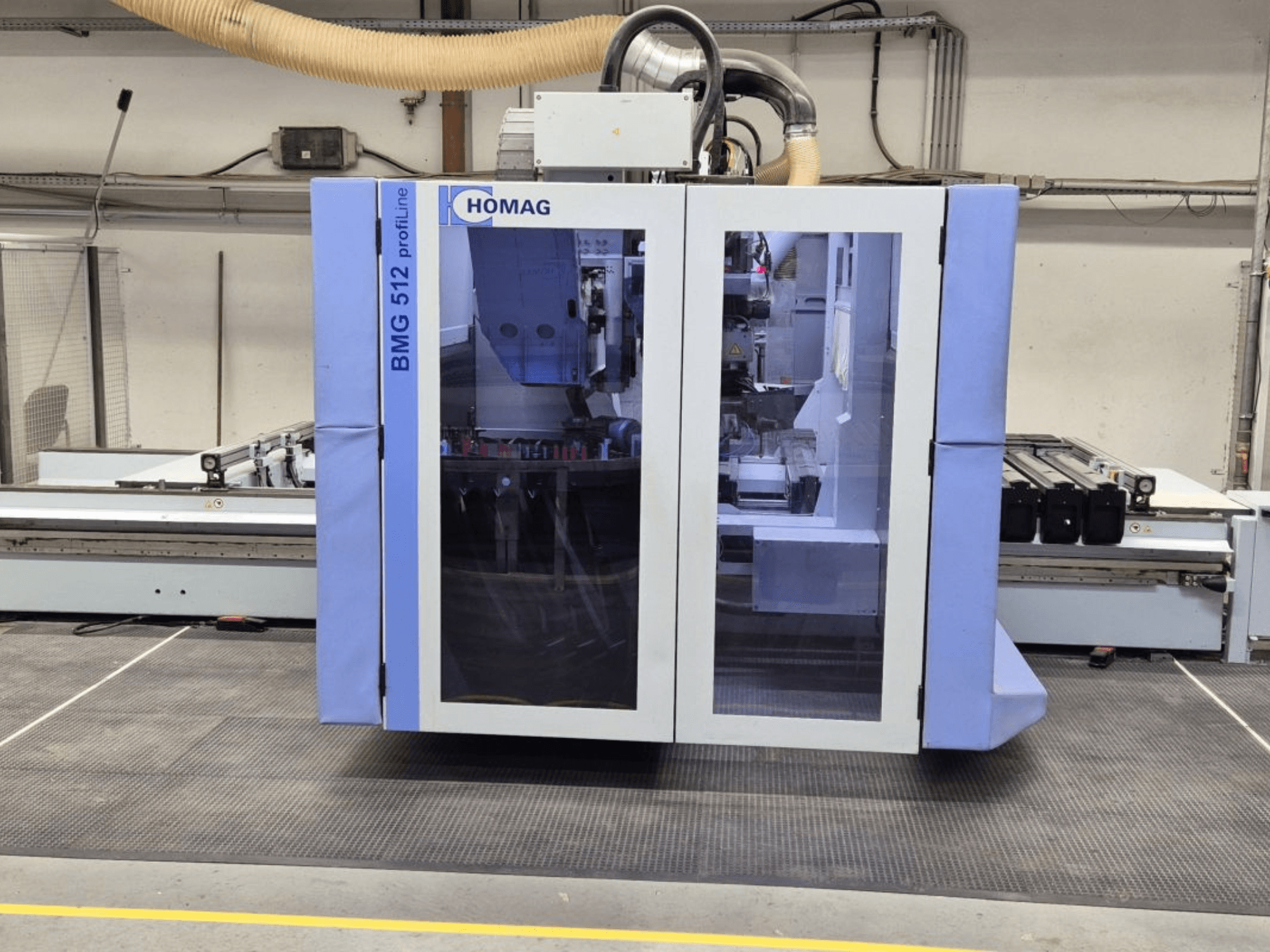

HOMAG - PROFI BMG 512/40/12/V/ADE-CNC-HOM-2016-00001

Zusätzliche Informationen

Werkstück

• Längen: 4000 mm für Einzelaufstellung / 2250 mm für Pendelaufstellung

• Breiten: 1450 mm für alle Einheiten und Frontanschlag

• Maximale Werkstückdicke: 300 mm (einschließlich Spannvorrichtungen)

• Bis zu 60 mm mit Standard-Spannvorrichtungen ohne Einschränkungen für Geräte und Absaugung.

Tisch

• Automatischer Konsolentisch

• Automatisch verstellbarer Konsolentisch

• 8 Konsolen Y = 1500 mm

• 16 Seiten- und Anschlagstifte 140 mm, elektromechanisch gesteuert

• Dynamische Raumaufteilung für optimale Ausnutzung im Pendelbetrieb

• Verschiedene Doppel-Vakuumspanner

• Ohne Vakuumpumpe; Versorgung über ein bauseitiges Vakuumsystem

Werkzeuge

• 18-fach Scheibenwerkzeugwechsler

Hauptantrieb

• Bearbeitungsspindel: 12 kW (S6-Betrieb) / 9,5 kW (S1-Betrieb)

• Spindel mit Hybridlagern

• Frequenzgesteuerte Rotation: 0 - 24000 U/min

• Automatische Vorschubreduzierung bei abnehmender Spindeldrehzahl

Einspritzeinheit

• POWEREDGE Verleimaggregat

• Verleimaggregat für 360°-Kantenverleimung an Stumpfstößen

• Leimauftrag über Auftragswalze auf Kantenmaterial

• 1 Andruckrolle Ø 50 mm, 1 Nachlaufrolle Ø 35 mm

• Max. Kantenhöhe: 65 mm

• Kantenstärke: 0,4 - 3 mm (Furnier 0,4 - 2 mm / PVC 1,0 - 2 mm)

• Heißluftdüse zur Erwärmung von Dickkanten auf kleinen Radien, steuerbar über NC

Maschinensteuerung

• POWERCONTROL PC 86 POWERTOUCH

• Mit 21,5" Full-HD Multitouch-Display

• WoodWOP zur grafischen, dialogorientierten Erstellung von CNC-Programmen

• Diagnosesystem WOODSCOUT

Zusätzliche Ausstattung

• Schnittstelle für FLEX 5-Aggregat

• C-Achse mit Aggregateschnittstelle

• Unbegrenzter Schwenkbereich

• Kupplungselement für automatischen Werkzeugwechsel der FLEX 5-Einheit

• Bohrkopf

• 21 Spindeln V17 / H4 / S0 / 90°

• 17 vertikale Bohrspindeln mit Schnellwechselsystem

• T-förmige Anordnung: 7 Spindeln in Y-Richtung / 11 Spindeln in X-Richtung

• 4 Horizontalspindeln mit Säge 0 / 90°

• Vorschneidestation

• Verfährt mit dem Bearbeitungsportal (X-Achse)

• Säge / Fräsaggregat für Werkzeugwechsler

• Kombiniertes Beschneide- und Eckenrundungsaggregat, sensorgesteuert

• Kombiniertes Bündigfräsaggregat / Ziehmesseraggregat

Zusätzliche Informationen

• Kühlmittelbehälter für Bearbeitungsspindel

• Integrierter Späneförderer, nach links abführend

Hinweis: Die technischen Daten und Beschreibungen dienen nur zur Information und sind nicht verbindlich.
