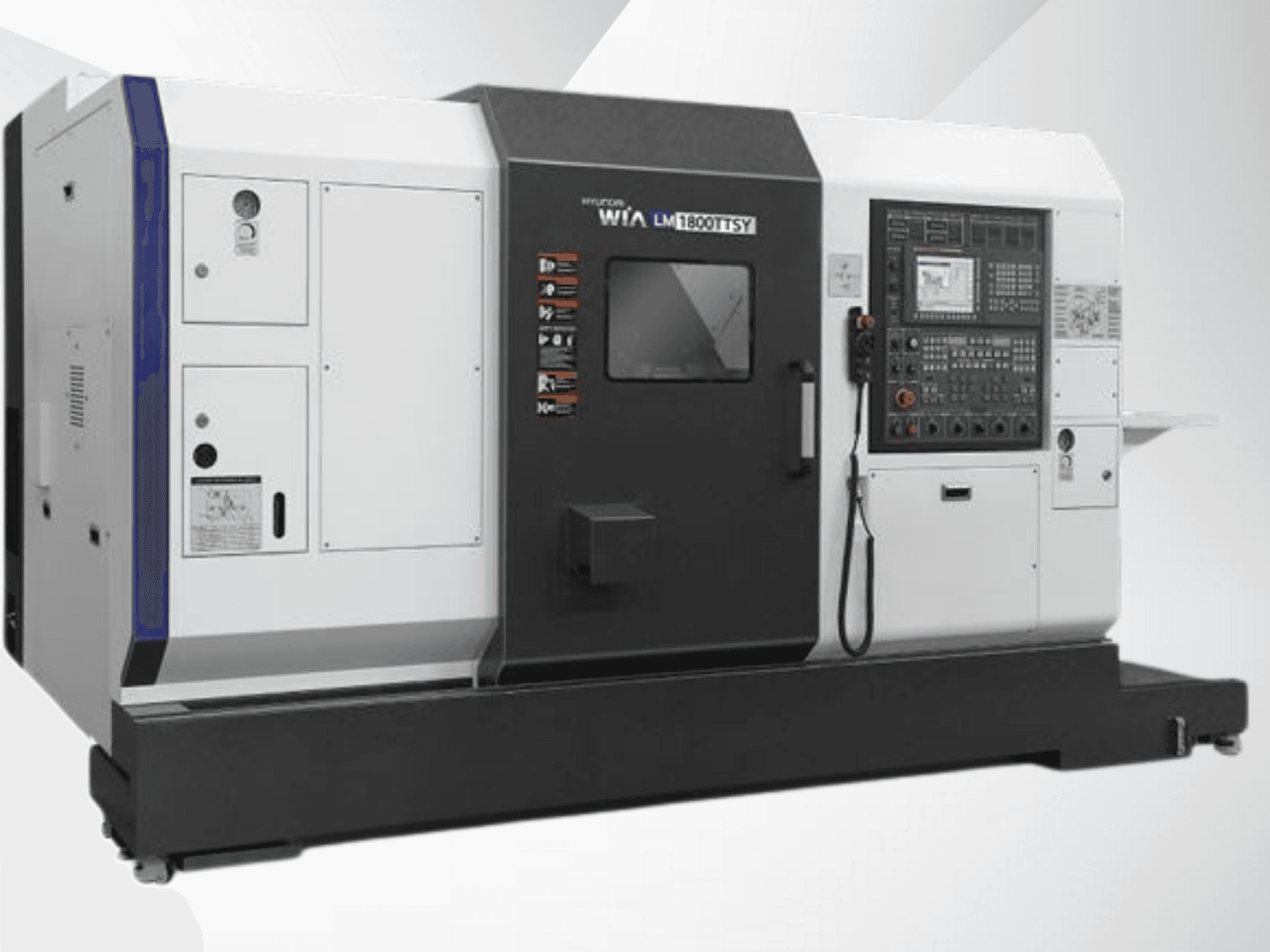

Hyundai - WIA LM 1800 TTSYDE-TUR-HYU-2025-00002

Verpackung: Originalverpackung

Fassungsvermögen:

• Schwenkbarer Wagen: Ø290 mm

• Max. Drehdurchmesser: Ø230 mm

• Maximale Drehlänge: 673 mm

• Stangenkapazität (1./2.): Ø65 mm

• Spannfuttergröße (1./2.): Ø210 mm

Spindel:

• Spindelbohrung (1./2.): Ø76 mm

• Motor (Max/Kont.) (1./2.): 22/11 kW (30/15 PS)

• Drehmoment (Max/Cont.) (1./2.): 358/214 Nm (264/158 lbf ft)

• Spindeltyp: Eingebauter Motor

• Spindelnase: A2-6

• Indexierung der C-Achse (1./2.): 0,001°

Vorschub / Achsen:

• Verfahrwege (X1/X2): 165/195 mm

• Verfahrwege (Z1/Z2): 700/720 mm

• Verfahrwege (ZB): 668 mm

• Geschwindigkeit (X1/X2): 20/20 m/min (787/787 ipm)

• Eilgang (Z1/Z2): 40/40 m/min (1.575/1.575 ipm)

• Eilgang (Y): 7,5 m/min (295 ipm)

• Eilgang (ZB): 40 m/min (1.575 ipm)

• Schlittentyp (X/Y): Kastenführung

• Schlitten-Typ (Z): Linearführung

Revolver:

• Anzahl der Werkzeuge: 2 × 12 (24)

• Werkzeuggröße (OD): Ø20 mm

• Werkzeuggröße (ID): Ø32 mm

• Indexierungszeit: 0.15 sec

• Y-Achse Typ: Keil-Typ

Mitlaufendes Werkzeug:

• Drehzahl des Fräswerkzeugs: 5.000 U/min

• Motor (Max/Cont.): 5,5/1,1 kW (7,4/1,5 PS)

• Drehmoment (Max/Cont.): 47/14 Nm (34/10 lbf ft)

• Spannzangengröße: ER25

• Typ: BMT55

Tankinhalt:

• Kühlmitteltank: 300 L (79,3 gal)

• Schmierstofftank: 4 l (1,06 gal)

Energieversorgung:

• Elektrische Leistung: 60 kVA

• Dicke des Stromkabels: Über 50 mm²

• Spannung: 220/60 (200/50)

NC / Steuerung: FANUC 31i-B Plus / SIEMENS 840D
