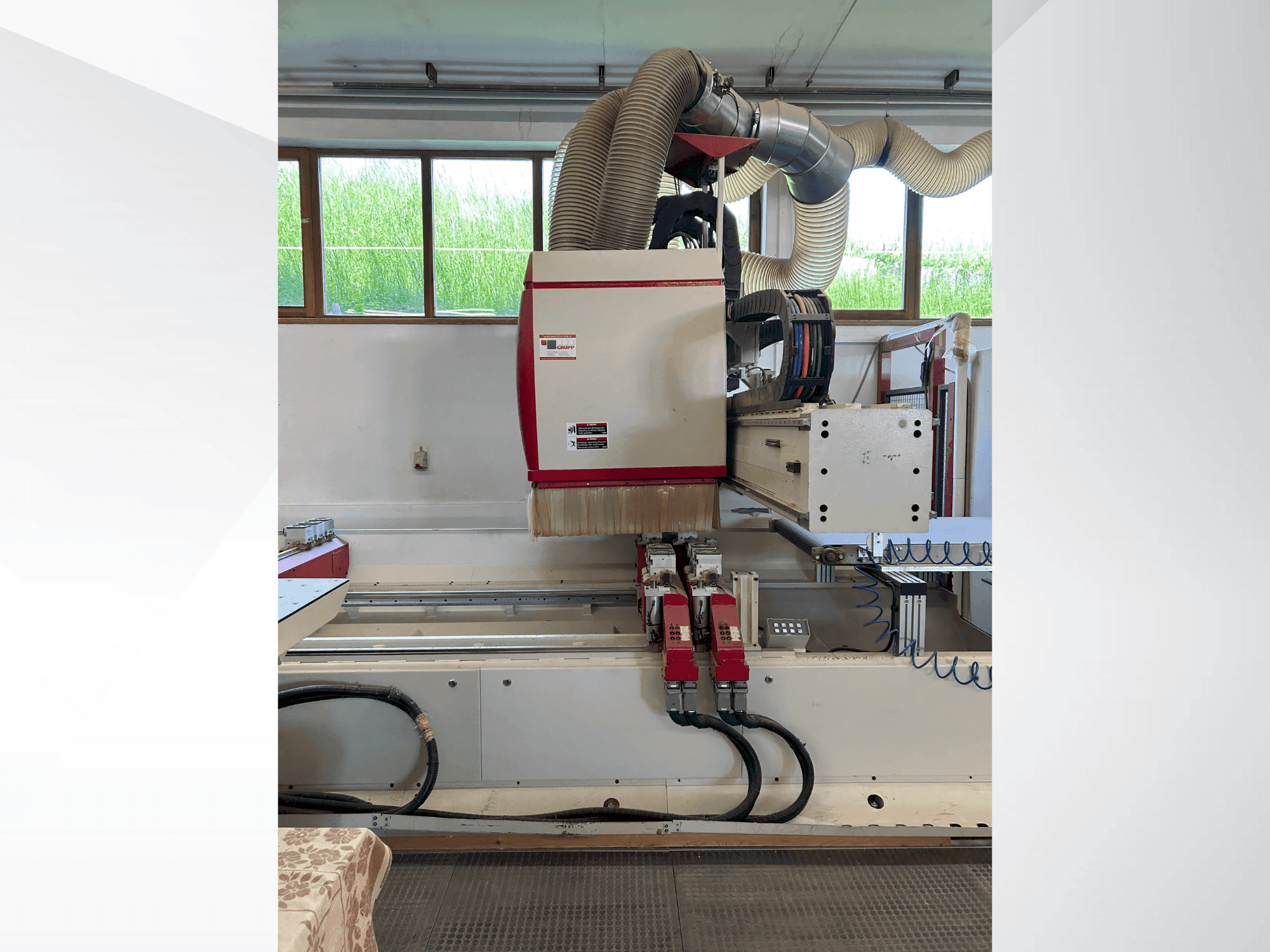

IMA - BIMA CUT 120/240DE-CNC-IMA-2003-00001

Maschinenvorteile

Qualitative Maschinenvorteile

• Antriebsleistung: 7. 5 kw im s-1 modus
• Spindelschmierung: einmalige fettschmierung ab werk
• Spindelkühlung: wasserkühlung
• Ein automatisches werkzeug-/adapterwechselmagazin verfügt über ein scheibenwechslerdesign mit 18 platzcodierten magazinplätzen und bewegt sich mit dem support in x-richtung.
• Zu den adapteraggregaten gehören ein sägeaggregat (max. 15. 000 u/min, 200 mm blatt), ein horizontaler bohr- und fräskopf mit 4 spindeln (max. 15. 000 u/min), ein bohraggregat für schlosskasten/sprossenlöcher (max. 12. 000 u/min), ein vertikales bohraggregat s21 (6. 000-9. 000 u/min, max. 35 mm bohrdurchmesser) und ein horizontales bohr-säge-aggregat (4. 500-6. 000 u/min, max. 125 mm nutsäge, schwenkbereich 0 oder 90 grad).
• Grafische benutzeroberfläche: imawop für pc
• Bima cut editor office
• Bima-schnitteditor-importschnittstelle
• Steuerung für etikettendrucker
• Etikettendrucker

Technische Maschinenvorteile

• Max. Aufspannhöhe ab oberkante saugplatte z1: 100 mm
• Werkstückdicke z2: 14 - 38 mm
• Höhe des arbeitstisches: ca. 1000 mm
• Wechselfeldbereich ohne pendelbearbeitung x: 2 x 2000 mm
• Freiraum in der mitte x ohne pendelbearbeitung: 200 mm
• Mit pendelbearbeitung x: 2 x 1500 mm
• Freiraum in der mitte x mit pendelbearbeitung: 1200 mm
• Werkzeugzustellung: automatisch
• Einzugskraft: 11000 n
• Drehrichtung: programmierbar, im uhrzeigersinn/gegen den uhrzeigersinn

Zusätzliche Informationen

Maschine noch unter Strom
