SCHAUBLIN - 102Mi W25DE-TUR-SCH-2019-00001

• Spindelstock: Integrierter Motor

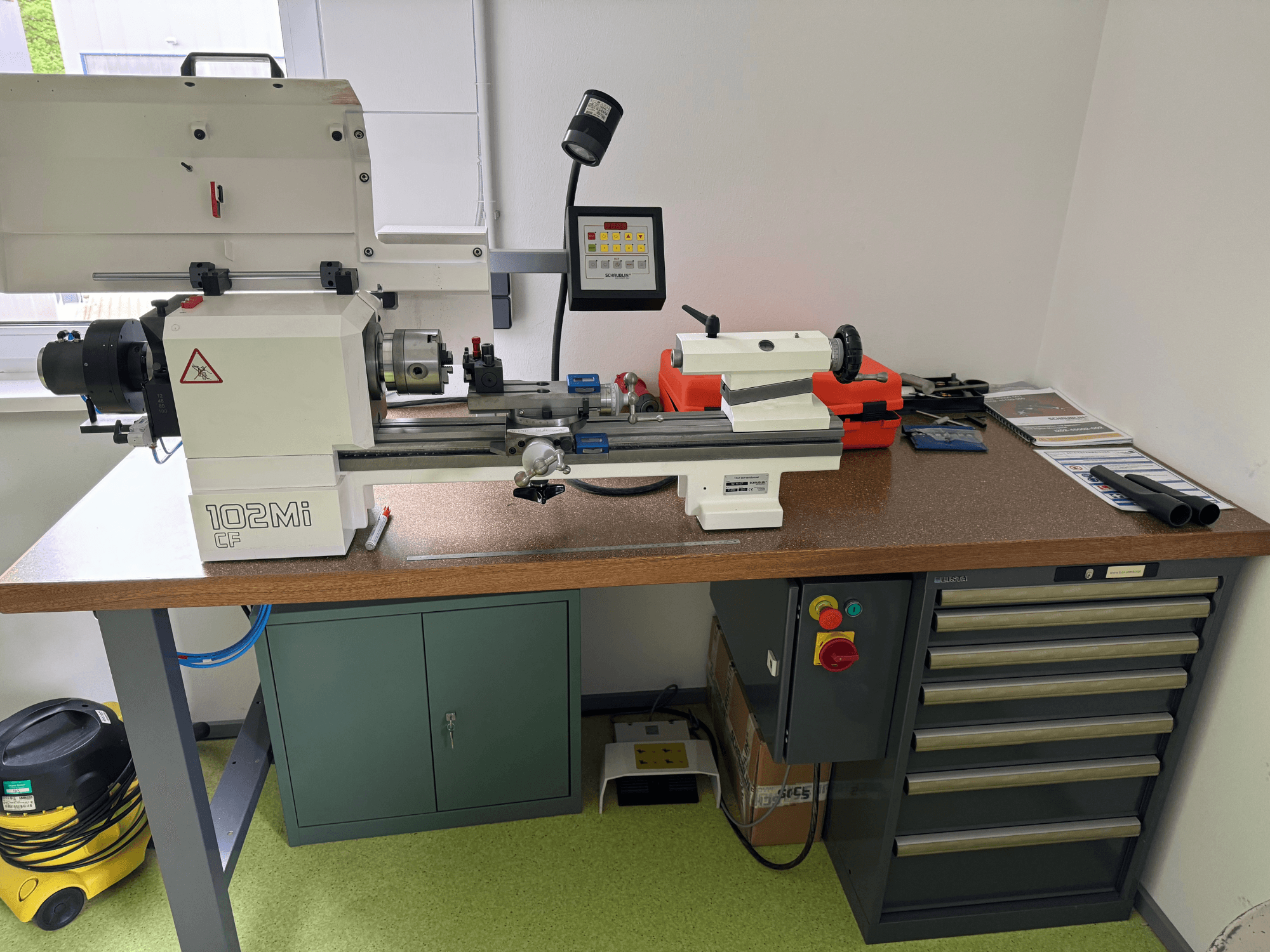

• Befestigung: Montiert auf Werkbank (Version CE)

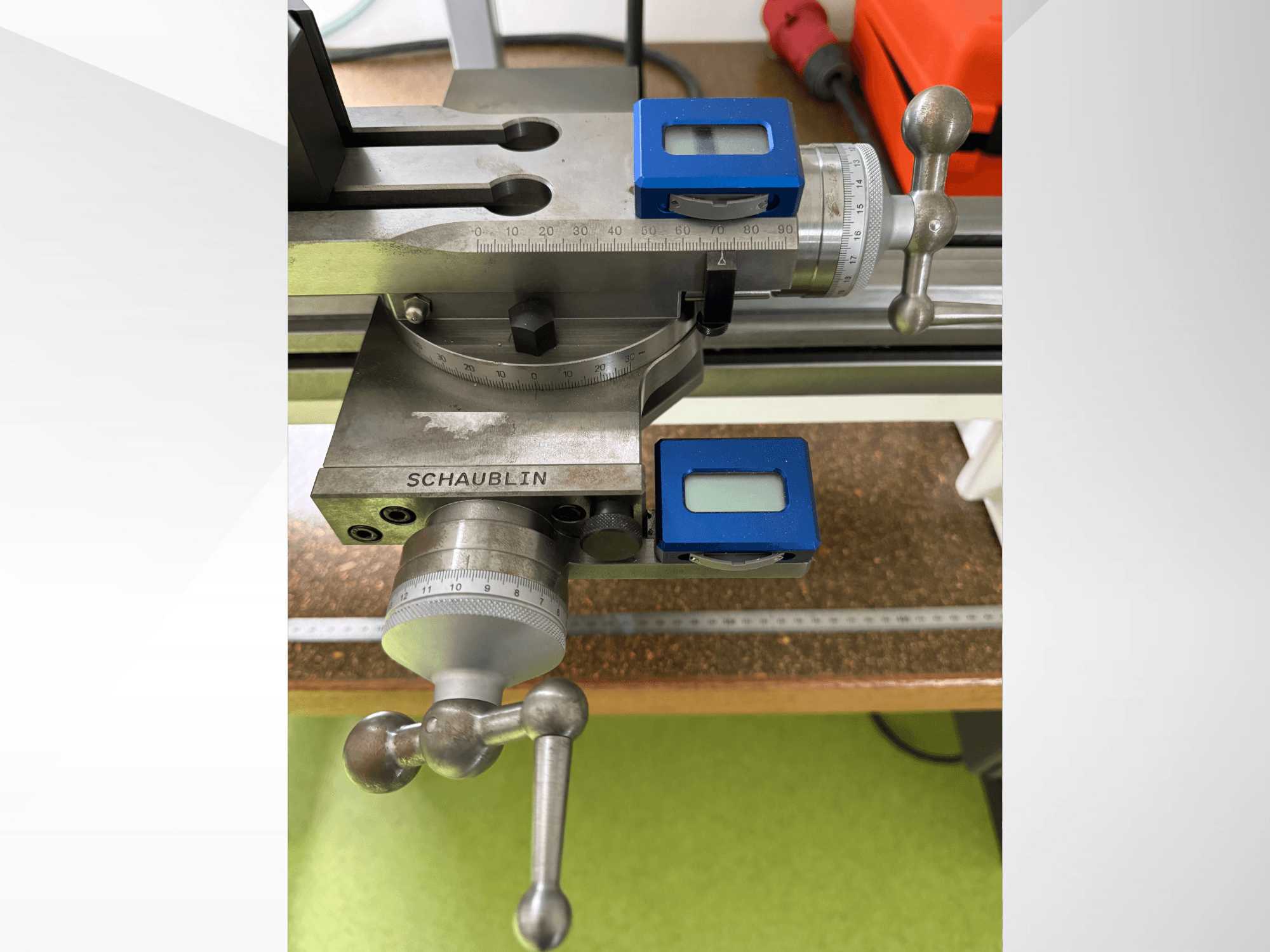

• Kreuzschlitten: Kurbelkreuzschlitten mit digitaler Messeinrichtung

• Reitstock: Morsekegel 2

Zusätzliche Ausstattung

• Werkbank: 2000 x 800 x 900 mm

• Lista-Schubladenschrank: 564 x 725 x 850 mm

• Pneumatische Spannvorrichtung W25 mit Graphitverteiler

• Werkzeug-Schnellwechselsystem Tripan-111S

• Bohrstangenhalter, 30° abgewinkelt, max Ø12 mm

• 3-Backen-Futter W25/Ø100 (Gusseisen, manuell)

• Reitstock-Zubehör: Drehbare Spitze 60°, Ø18 mm (Gepy)

• Spannzangensatz W25 (0,5-25 mm, 50 Stück)

• Lampe Mebiflex 70

• Max. Zulässiger Durchmesser über Bett: 200 mm

• Max. Zulässiger Durchmesser über Schlitten (Querschlitten): 120 mm (60 mm mit hinterer Stütze)

• Mittlere Höhe über dem Bett: 102 mm

• Mittlere Höhe über Schlitten: 20 mm

• Max. Achsabstand: 470 mm

• Bettlänge: 1.000 mm

• Bett-Höhe: 168 mm

• Antrieb der Hauptspindel: AC-Motor, 1,5 kW (Dauerbetrieb)

• Spindeltyp Optionen: W20 / W25

• Spindeldrehzahl (stufenlos regelbar): 100 - 6.000 U/min (min-¹)

• Spindel-Innendurchmesser: 20 mm (W20) / 25 mm (W25)

• Max. Stangendurchlass: 14,5 mm (W20) / 19 mm (W25)

• Verfahrweg des Schlittens (manuell) auf dem Bett: 442 mm

• Verfahrweg quer (X-Achse): 100 mm

• Auflösung X-Achse (Radius): 0,001 mm (digital)

• Verfahrweg in Längsrichtung (Z-Achse): 90 mm (Optional: 150 mm für orientierbaren Oberschlitten)

• Z-Achse Auflösung: 0,001 mm (digital)

• Trapezförmige Gewindespindel: Ø 9 x 2 mm Steigung

• Max. Werkzeugschaft-Querschnitt: 16 x 16 mm (Multifix-System) / 12 x 12 mm (Tripan-System)

• Werkzeughalter-Durchmesser: 20 mm (Multifix-System) / 12 mm (Tripan-System)

• Standard-Reitstock: Morse 2 Innenkegel, 30 mm Spindelaußendurchmesser, 80 mm Hub

• Hebel-Reitstock (optional): W20/W25 Innenkegel, 40 mm Spindelaußendurchmesser, 100 mm Hub

• Sternradbetätigter Reitstock (Option): Innenkegel W20/W25, 40 mm Spindelaußendurchmesser, 150 mm Hub

• Schnellspann-Hebel-System (optional): Maximale Spindeldrehzahl 3.000 U/min

• Pneumatisches Klemmsystem (Option): Einstellbare axiale Spannkraft, 500 daN bei 5 bar, Max. Spindeldrehzahl 6.000 U/min

• Spindelarretierung: Pneumatisch betätigte Spindelarretierung, Arretiermoment 48 Nm bei 5 bar (Max. Drehzahl 3.000 U/min)

• Lünetten (optional): Lose, stationäre Lünette, Ø 0,01 bis 40 mm

• Elektrischer Anschluss: 400V, 50/60 Hz, Nennstrom 12A (Max 20A Eingangssicherung), +/- 5% zulässige Spannungsschwankungen

• Leistungsaufnahme: 1,8 kVA

• Geräuschpegel unter Last an der Bedienstation: < 60 dBA

• Betriebstemperatur: +15°C bis +30°C (+5°C bis +40°C für digitale Messgeräte)

• Relative Luftfeuchtigkeit: 5% bis 80%

• Batterie für digitale Messgeräte: 1x Lithium 3V, Typ CR 2032 (Stromaufnahme: 45 µA, Lebensdauer: 5.000 Stunden Dauerbetrieb)

• Bodenbelastung: 263 kg/m²

• Boden-Nutzlastkapazität: 113 kg/m²
