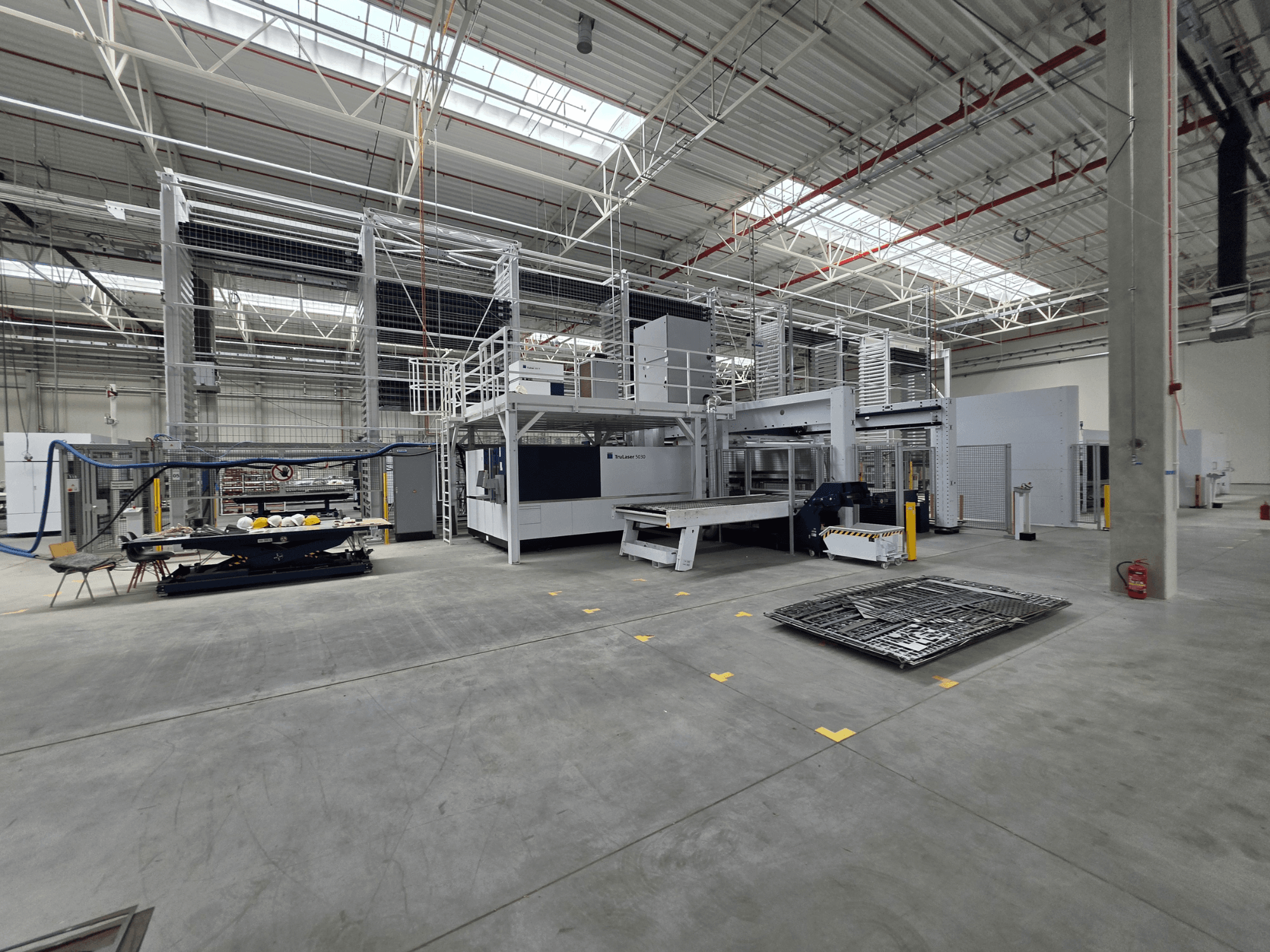

TRUMPF - Automated Sheet Metal Production SystemPL-OTH-TRU-2022-00001

• Lagersystem: STOPA Compact II

  • Typ: Automatisiertes Blechlagersystem mit chaotischer Lagerverwaltung

  • Lagerhöhe: 7.900 mm

  • Blechformat: 3.050 x 1.525 mm

  • Maximale Belastung pro Lagerplatz: 3.000 kg

  • Anzahl der Lagerplätze: 266

  • Gesamtlagerkapazität: 798 t

  • Konfiguration: 8 Abschnitte/Türme, bis zu 37 Lagerebenen pro Abschnitt

  • Palettenformat: GF 3.050 × 1.525 × 90 mm

  • Palettentypen: SPO, SPMgl

  • Ladehöhen: 185 / 275 / 460 mm

  • Funktionen: Automatische Ein- und Auslagerung von Material; automatische Materialzuführung zu angeschlossenen Produktionszellen; Lagerschnittstelle für integrierte Produktionsmaschinen

• Lagersteuerung

  • Server-Betriebssystem: Windows Server 2022

  • Zentrale Lagerverwaltung und automatisiertes Materialflussmanagement

  • Integration mit TRUMPF-Fertigungsanlagen

• Vernetzte Fertigungszellen

  • TRUMPF TruLaser 5030 fiber (L76)

    • Maschinentyp: CNC-2D-Faserlaserschneidmaschine

    • Arbeitsbereich: 3.000 x 1.500 mm

    • Laserquelle: TruDisk 6001, 6.000 W

    • CNC-Steuerung: Siemens SINUMERIK 840D sl

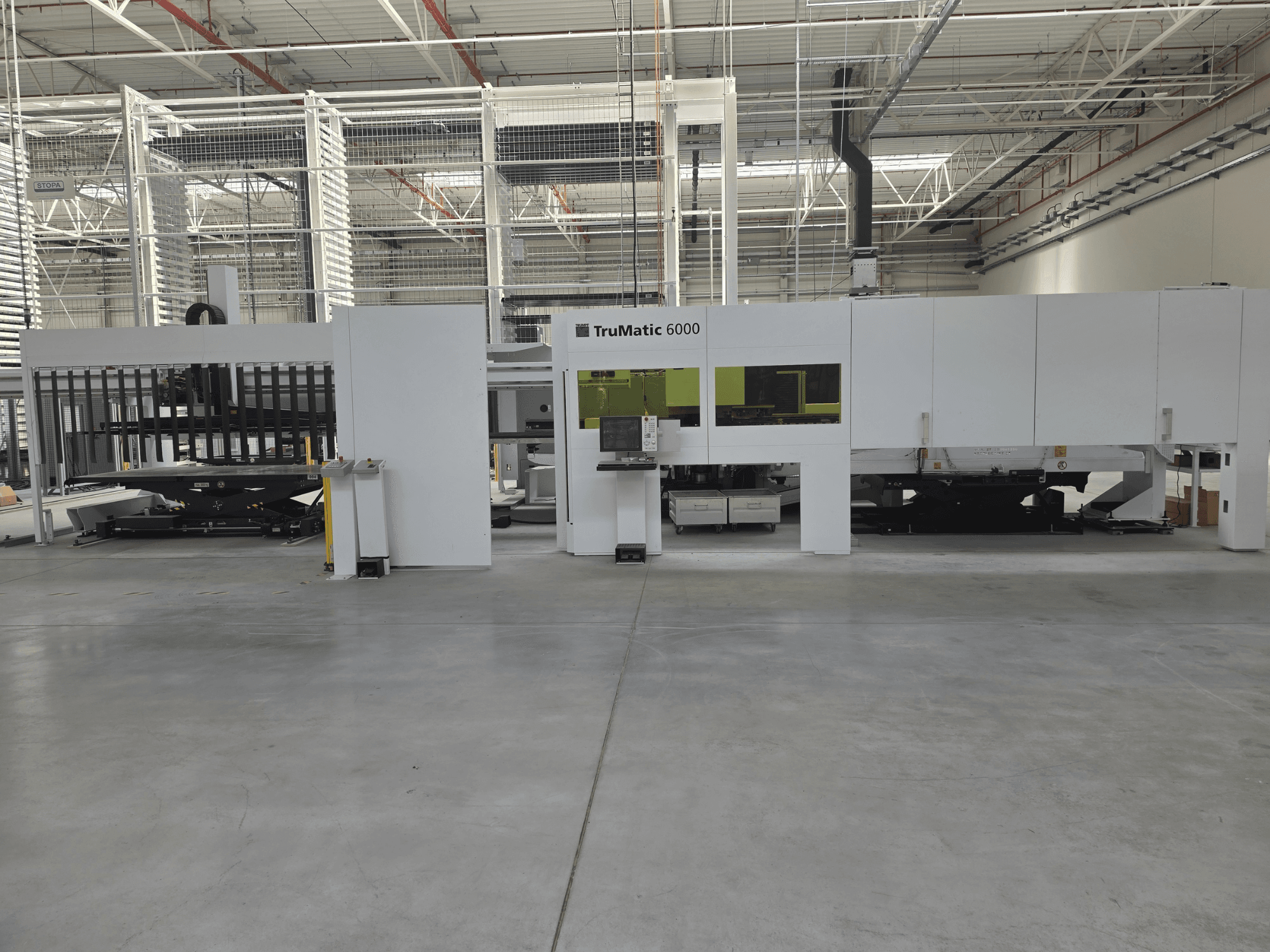

  • TRUMPF TruMatic 6000 fiber

    • Maschinentyp: Kombinierte CNC-Stanz- und Faserlaserschneidmaschine

    • Arbeitsbereich: 3.050 x 1.550 mm

    • Laserquelle: TruDisk 3001, 3.000 W

    • Maximale Stanzkraft: 180 kN

    • Lineares Werkzeugmagazin: 25 Positionen

  • TRUMPF TruBend Center 7030 (B34) – Zelle 1

    • Maschinentyp: Automatisches Blechbiegezentrum

    • Maximale Biegelänge: 3.123 mm

    • Maximale Blechdicke: Baustahl 3,0 mm; Edelstahl 2,2 mm; Aluminium 4,0 mm

    • Max. Kastenhöhe: 220 mm

  • TRUMPF TruBend Center 7030 (B34) – Zelle 2

    • Gleiche Spezifikationen wie Zelle 1

• Systemfunktionalität (Zusammenfassung)

  • Zentrales automatisiertes Ein- und Auslagersystem für Rohbleche

  • Automatische Materialzuführung zu den angeschlossenen Laser-, Stanz-Laser- und Blechbiegezellen

  • Automatischer Transfer zwischen Lager- und Produktionsstationen

  • Zentralisierte Blechhandhabung mit hoher Kapazität

• Hauptsystemkonfiguration

  • 1 x automatisches Blechlagersystem STOPA Compact II

  • 1 x TRUMPF TruLaser 5030 fiber 2D-Laserschneidzelle

  • 1 x TRUMPF TruMatic 6000 fiber Stanz- und Laserschneidzelle

  • 2 x automatische Blechbiegezellen TRUMPF TruBend Center 7030

Zusatzausstattung

• Für TRUMPF TruLaser 5030 fiber (L76)

  • Automatischer Palettenwechsler

  • LiftMaster Compact 1530 (automatisches Be- und Entladen)

  • STOPA-Lageranbindung/Schnittstelle

• Für TRUMPF TruMatic 6000 fiber

  • SheetMaster 3000 x 1500 mm (automatische Blechhandhabung)

  • GripMaster 3000 x 1500 mm

  • Integration/Schnittstelle zum Lagersystem

• Für TRUMPF TruBend Center 7030 (beide Zellen)

  • 2-Achsen-Werkstückmanipulator

  • 5-Achsen-Hinteranschlag

  • Drehmanipulator

  • ToolMaster Bend

  • Automatisches Be- und Entladen

  • Lagerschnittstelle

• Systemweit

  • Zentraler Speicherverwaltungsserver (Windows Server 2022)
