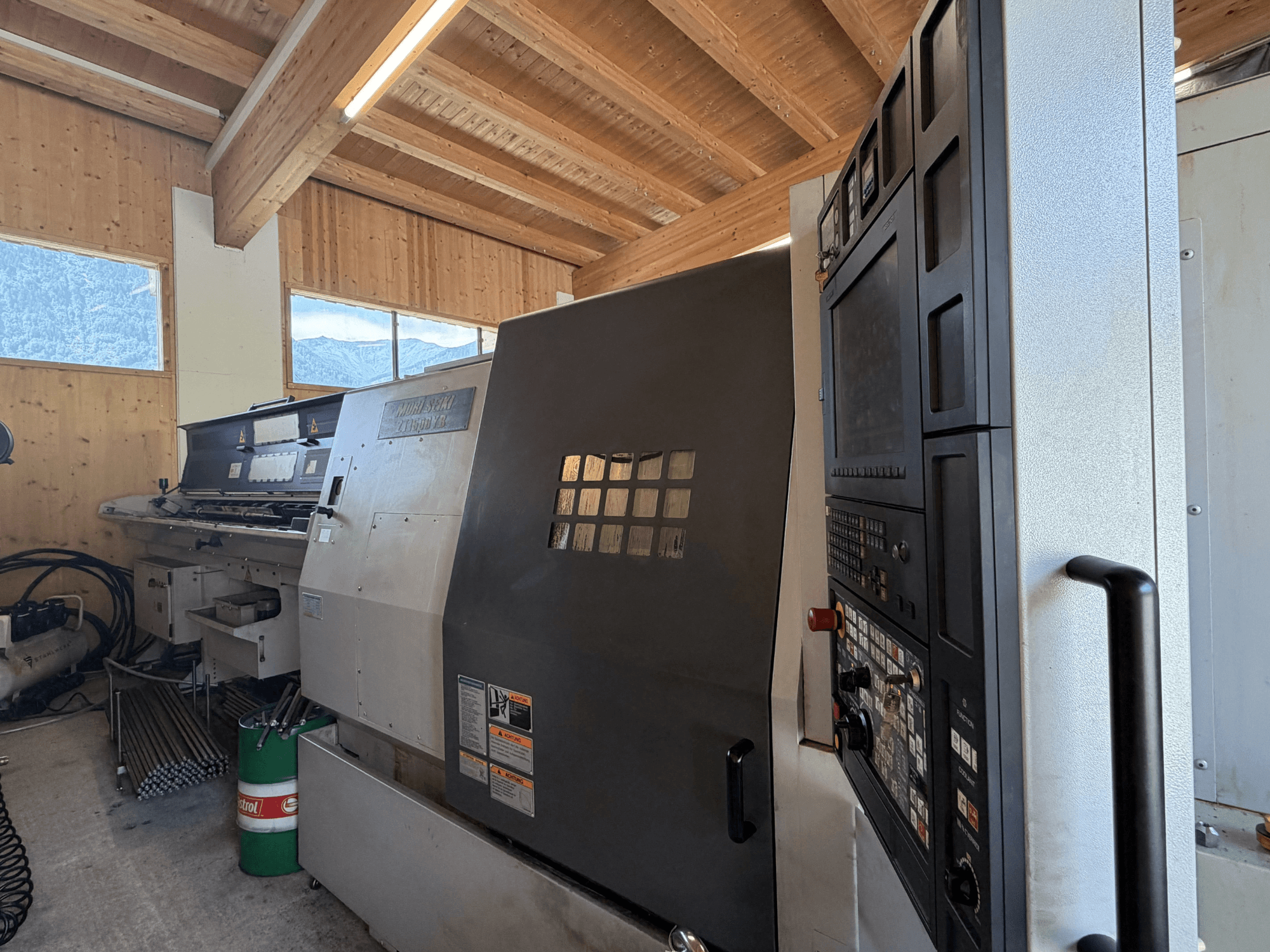

Diese 5-Achsen-Drehmaschine MORI SEIKI ZT1500YB wurde im Jahr 2005 hergestellt. Sie verfügt über einen maximalen Drehdurchmesser von 190 mm und eine maximale Drehlänge von 235 mm. Die Maschine verfügt über einen robusten Revolver mit 12 Stationen und eine Eilganggeschwindigkeit von bis zu 24.000 mm/min. Wenn Sie auf der Suche nach hochwertigen Drehkapazitäten sind, sollten Sie die von uns zum Verkauf angebotene horizontale Drehmaschine MORI SEIKI ZT1500YB in Betracht ziehen. Kontaktieren Sie uns für weitere Details.
Übersicht
- Hersteller: MORI SEIKI
- jahr: 2005
- MODELL: ZT1500YB
- Produktionsstunden: 11026
- anwendungstyp: Drehen
- Standort: Österreich
- maschinentyp: Dreh-Fräszentrum
- Verfügbar ab: 17/08/2026
Technische Daten - MORI SEIKI ZT1500YB
Maße
- Maschinenhöhe: 2058 mm
- Maschinenlänge: 3702 mm
- Maschinengewicht: 6600 kg
- Maschinenbreite: 2066 mm
Bewegung
- Anzahl der Achsen: 5
- X-Achsen-Verfahrweg: 140 mm
- Y-Achsen-Verfahrweg: 50 mm
- Z-Achsen-Verfahrweg: 700 mm
Technische Spezifikation
- Gegenspindel: Ja
- Angetriebene Werkzeuge: Ja
- Spindelleistung: 18.5 kW
- Spindeldrehzahl: 5000 RPM
- Werkzeugstationen: 12
Zusätzliche Informationen
- Betriebszeit von Kopf 1: 36.316 h
- Bearbeitungszeit von Kopf 1: 18.301 h
- Kopf 2 Betriebszeit: 36.324 h
- Bearbeitungszeit Kopf 2: 11.026 h
- Revolvertyp: 12 Stationen [optional 16 Stationen]
- Anzahl der Werkzeuge im Revolver: 12 [16]
- Schafthöhe für Vierkantwerkzeug: 20 mm
- Schaftdurchmesser für Bohrstange: 25 mm
- Drehzahl der angetriebenen Werkzeugspindeln 1 und 2: 6.000 U/min
- Kapazität der angetriebenen Werkzeugspindeln 1 und 2: Bohrer bis max. 13 mm Durchmesser, Gewinde bis max. M12
- Eilganggeschwindigkeit: X1, X2: 18.000 mm/min; Z1, Z2: 24.000 mm/min; Y: 6.000 mm/min; B: 24.000 mm/min
- Schrittvorschubgeschwindigkeit: X, Z, B: 0–1.260 mm/min
- Spindelmotoren 1 und 2 (30 min / Dauerbetrieb): 22 / 18,5 kW
- Antriebsmotoren für Werkzeugspindeln 1 und 2 (5 min / 15 min / Dauerbetrieb): 5,5 / 3,7 / 2,2 kW
- Achsmotoren: X1: 3 kW; X2: 2,5 kW; Z2: 3 kW; Y: 1,6 kW; B: 3 kW
- Motor der Hydraulikpumpe: 0,75 kW
- Motor der Schmiermittelpumpe: 0,02 kW
- Kühlmittelpumpenmotor: 0,6 kW × 2, 1,2 kW × 1
- Motor der Kühlölpumpe: Kompressor: 0,65 kW; Schmierpumpe: 0,4 kW; Gebläse: 0,045 kW
- Erforderliche Stromversorgung: 63,37 kVA
- Druckluftversorgung: 0,5 MPa, 100 l/min <ANR>
- Max. Werkstück-Schwenkdurchmesser: 310 mm <Kollision mit Revolverabdeckung>
- Max. Abstand zwischen den Spindelnasen: 1000 mm
- Max. Drehdurchmesser: 190 mm
- Max. Drehlänge: 235 mm
- Standard-Drehdurchmesser: 170 mm
- Max. Stangendurchmesser: 65 mm
- Verfahrweg der X-Achse (Nr. 1 & Nr. 2): 140 mm
- Z-Achsen-Verfahrweg: Z1: 700 mm, Z2: 690 mm
- Y-Achsen-Verfahrweg: ±50 mm
- Verfahrweg Spindel 2 (B-Achse): 775 mm
- Anzahl der Spindeldrehzahlbereiche: 1 Stufe
- Spindelspitzenaufnahme (Spindel 1 und 2): JIS A2-6
- Drehzahlbereich (Spindel 1 und 2): 50–5000 U/min
- Spindelbohrung (Spindel 1 und 2): 73 mm
- Min. Spindel-Indexierwinkel: 0,001° <kleinster Eingabewert>
- Innendurchmesser des Spindellagers: 120 mm
- Spannfutter (Spindel 1 & 2): 8"-Motor-Spannfutter & Hohlspannfutter
- Fassungsvermögen des Hydrauliköltanks: 10 l
- Fassungsvermögen des Schmiermittelbehälters: 6 L
- Fassungsvermögen des Kühlmittelbehälters: 285 L
- Fassungsvermögen des Ölkühlertanks: 12 L
- Stellfläche (ohne Späneförderer): 3702 x 2066 mm
- Spannung: 200 V Wechselstrom
- Phase: 3-phasig
- Frequenz: 50 Hz
- Volllaststrom: 182 A
- Nennstrom des Spindelmotors: 122 A
- Schaltvermögen: 5 kA
- Nennleistung: 63 kVA
*Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
